管盾牌

管侵蚀盾牌

在化石燃料燃烧的锅炉内普遍存在的极端条件下,管道腐蚀防护罩用于减少锅炉管的过度磨损。Sunny Steel能够制造和提供腐蚀防护罩解决方案,以保护和减少所有适用的锅炉相关情况下的磨损。

优势

管屏蔽是定制的,完美适合直段,弯曲段,甚至翅片和专门的油管。

锅炉管冲蚀护罩,又称防腐蚀护罩、防磨损板、防磨损保护护罩、防磨损盖板、防腐蚀盖板、锅炉爬升管、防磨损压板等,与卡环配合使用。

锅炉管防蚀罩采用高压压力机和专业模具压制生产。生产时间短,焊接性能好,焊缝不脱落,表面光滑,外形美观。锅炉管有弯曲的腐蚀护罩是通过压在压机上或用弯管机上的特殊磨料弯曲而形成的。

锅炉管护罩的设计是为了消除锅炉和冷凝器管故障造成的主要维护和停机成本。

使用寿命

锅炉管防蚀罩的使用寿命因锅炉类型不同、使用部位不同而不同。锅炉的正常使用寿命是大修期(3-5年)。一般情况下,有些锅炉每次大修都会更换或翻新。更换的主要是锅炉管防蚀罩严重变薄超标的部分;在之前的安装中,在锅炉运行中没有牢固分离的部分。根据更换过程中锅炉管冲蚀护罩的磨损情况,如果厚度严重减少,则需要更换,变形严重,不能保护管的也需要更换。此外,一些锅炉管没有安装锅炉管防蚀罩,但在锅炉检查中发现,管道有磨损和变薄的趋势。一般情况下,为了防止锅炉管进一步磨损,造成锅炉爆炸等严重后果,还要安装锅炉管防蚀罩。

在锅炉过热器和省煤器管束的受热面上,为了防止管道被高温烟气冲刷磨损,锅炉管冲蚀护罩多在管道外侧沿烟气流动方向布置。弯头冲蚀护罩解决了炉内水冷壁管、过热器管、省煤器管、再热器管的磨损问题,为CFB锅炉长期可靠运行提供了保障。随着循环流化床锅炉产品的增加,弯头防冲罩的种类和数量也会增加。

锅炉腐蚀盾牌

主要材料的管侵蚀盾牌

根据不同工况的具体情况选用不同型号的不锈钢。常用材料有:TP321 (Cr18Ni9Ti)、TP309S (Cr23Ni13)、1Cr20Ni14Si2、TP310S (Cr25Ni20)、1Cr25Ni20Si2,部分低温区(如低温过热器、低温再热器)采用1Cr13、1Cr6Si2Mo等材料。

锅炉一开始就设计得很精确。不同的材料具有不同的耐温性和机械强度。1Cr13, 1Cr6Si2Mo的耐温性一般在600℃以下。

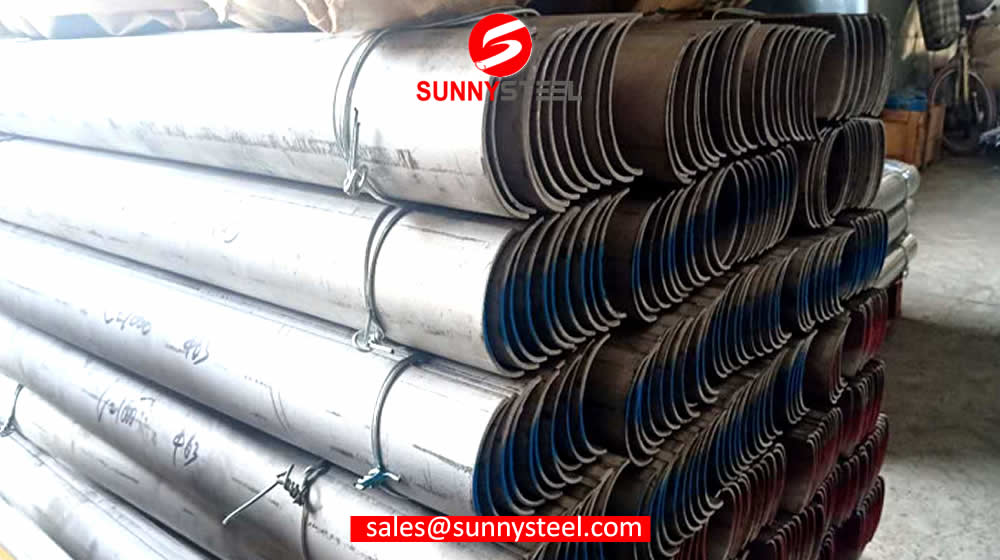

304不锈钢防蚀罩
材料(年级) 耐温性 屈服强度 抗拉强度 伸长 乙肝 HRB 高压
1 cr18ni9ti 925℃ ≥205 mpa ≥520 mpa ≥40% ≤187 ≤90 ≤200
Cr23Ni13 1095℃ ≥205 mpa ≥520 mpa ≥40% ≤187 ≤90 ≤200
1 cr20ni14si2 1095℃ --- ≥590 mpa ≥40% --- --- ---
Cr25Ni20 1150℃ ≥205 mpa ≥520 mpa ≥40% ≤187 ≤90 ≤200
1 cr25ni20si2 1150℃ --- ≥540 mpa ≥35% --- --- ---

我们也可以提供其他材料的锅炉管防蚀罩。

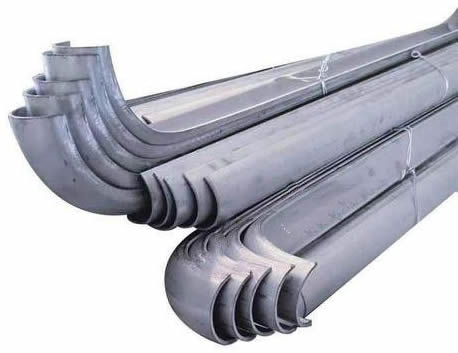

304不锈钢防蚀罩

304级不锈钢是所有不锈钢中用途最广泛的一种。

304不锈钢防蚀罩

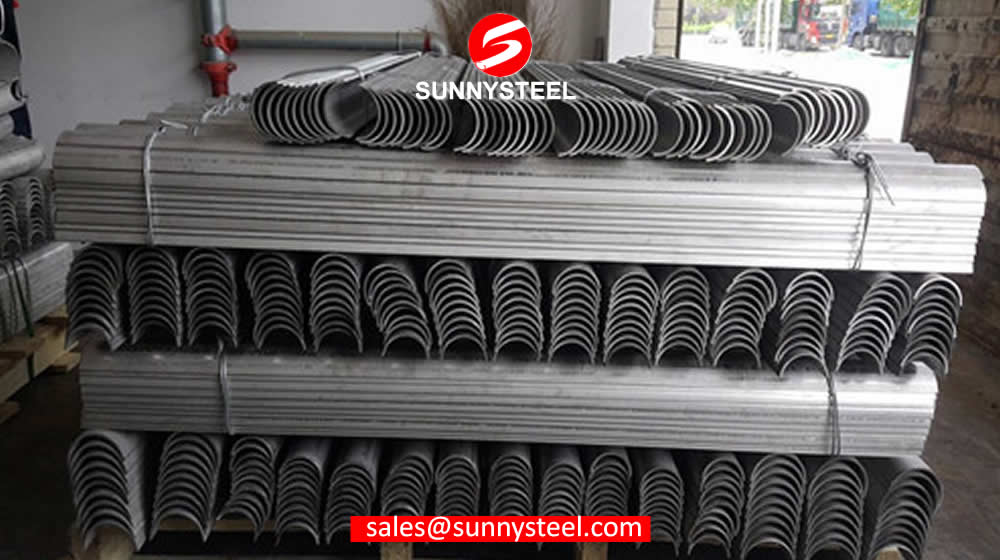

309不锈钢侵蚀盾牌
309不锈钢侵蚀盾牌

cs309是一种高合金奥氏体不锈钢,具有优异的抗氧化性、高温强度和抗蠕变性。

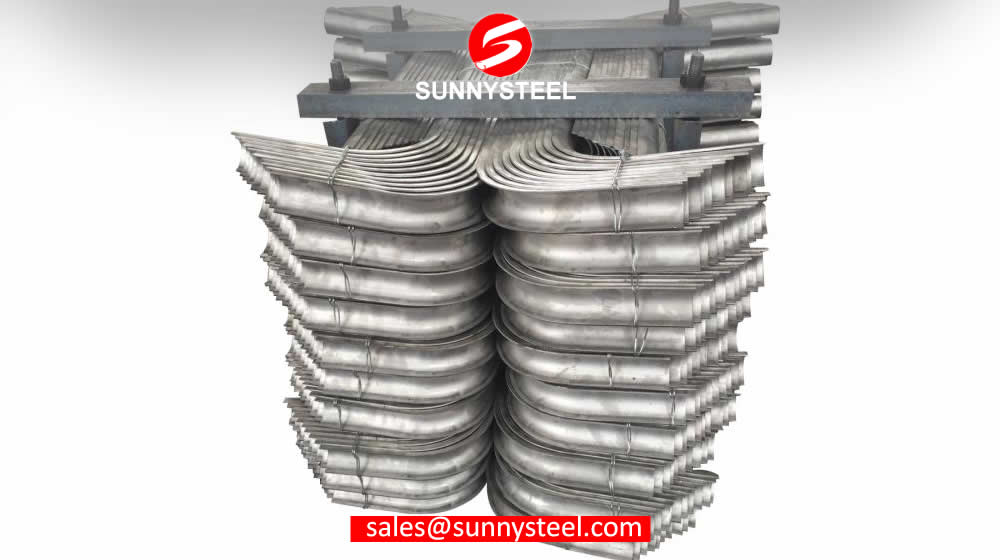

310S不锈钢防蚀罩

310S级是低碳版本,在使用中不易脆化和敏化。

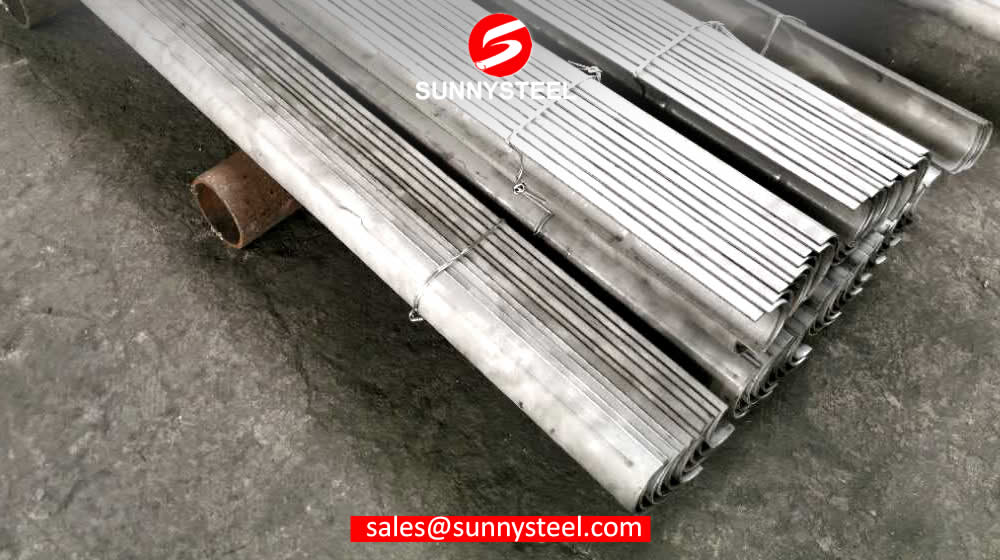

316L防腐蚀防磨损钢冲蚀护盾
316L防腐蚀防磨损钢冲蚀护盾
316L防腐蚀防磨损钢冲蚀护盾

316级是标准的含钼等级,在奥氏体不锈钢中仅次于304。316的钼具有比304更好的整体耐腐蚀性能,特别是在氯化物环境中更耐点蚀和缝隙腐蚀。


F&Q:

我们对蒸汽和发电业务的理解和承诺使我们能够有效地解决您的锅炉管侵蚀或腐蚀问题。我们的技术人员可以快速推荐合适的材料类型和配置,以满足您的需求……并可以按月报价您的停机交货要求。

你们接受特殊订货吗?

A:是的,我们有。我们可以根据您的技术图纸制造各种化工设备(在您给我们之前,我们会与您签订合同和保密协议。你不必为此担心。)

你能为我们做个设计吗?

A:是的,可以。我们提供的不仅仅是产品,更是解决方案和设计。如果你在我们工厂生产,设计是免费的。如果没有,将收取相应的设计费。

问:你提供售后服务吗?

A:是的,我们有。本产品自购买之日起保修一年,除非人为损坏。如果产品本身有质量问题,我们将免费更换或修理。如果没有,我们将提供售后服务,费用由您承担。

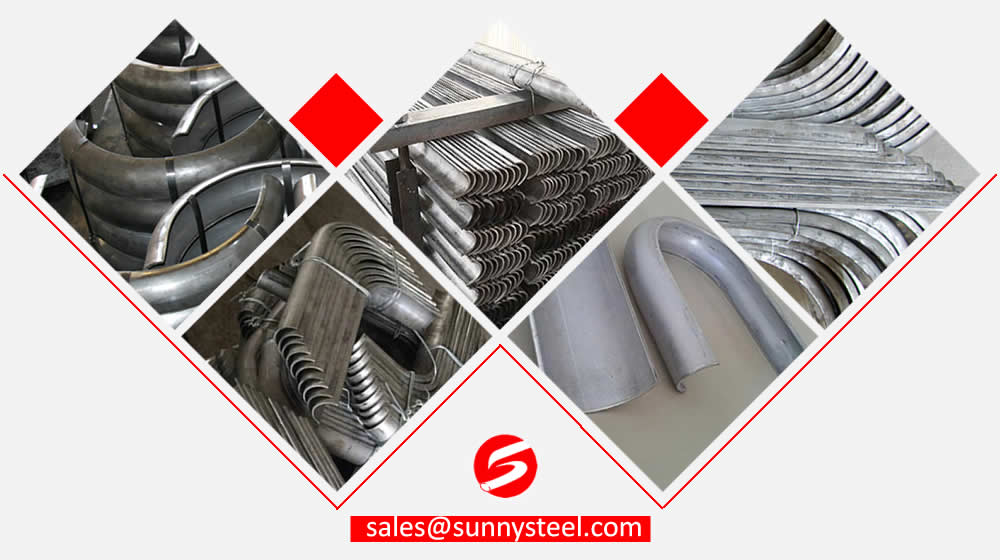

自定义管盾牌

定制管屏蔽设计,以减少管道故障在高磨蚀或腐蚀性地区。我们的许多风格,确保您将能够为您的应用程序选择最合适的设计,提供一种廉价的方式来延长管的寿命。

先进的生产设施意味着快速反应

我们的屏蔽管是按照严格的标准制造的。先进的设备和材料处理能力使我们能够在任何地方提供最快的周转时间。

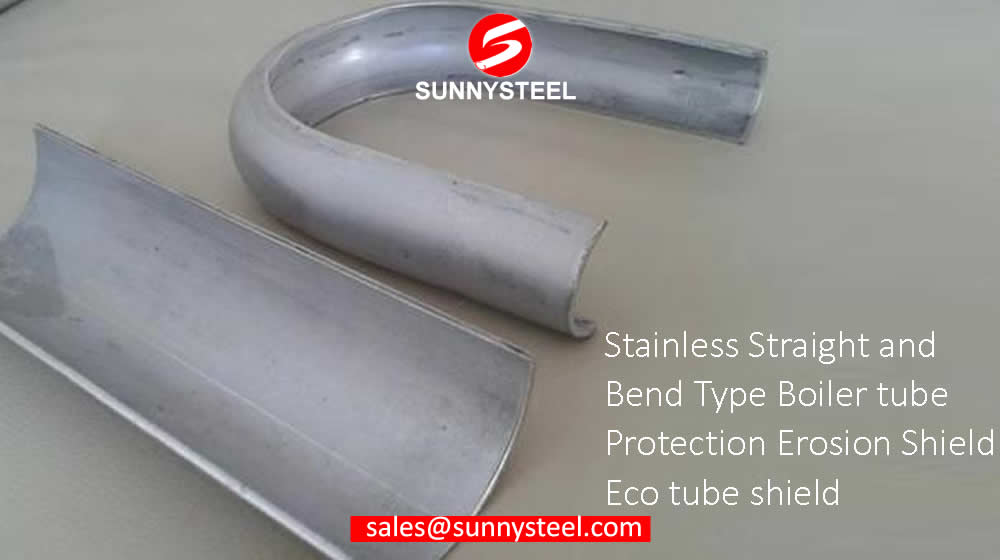

不锈钢直弯式锅炉管防护腐蚀屏蔽生态管屏蔽

不锈钢直弯式锅炉管防护腐蚀屏蔽生态管屏蔽

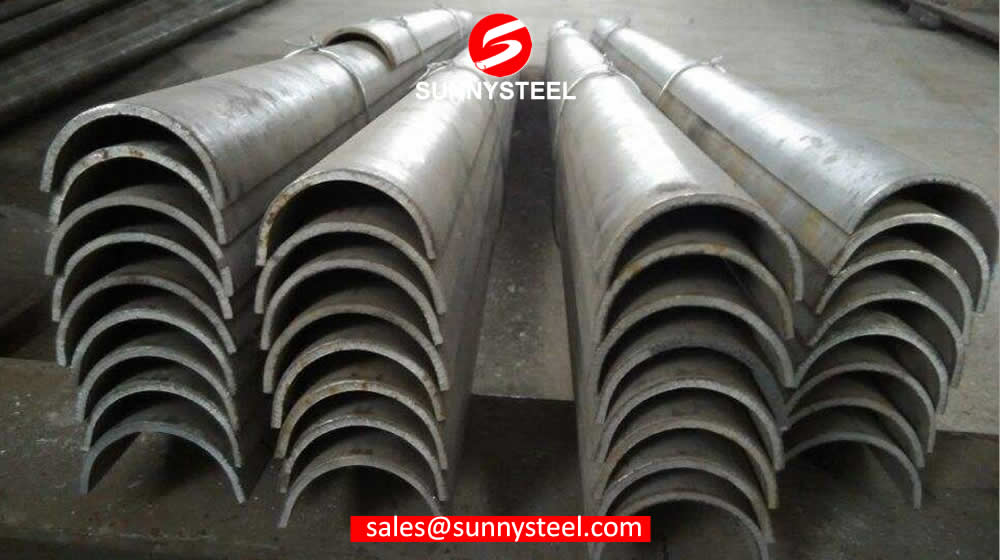

自定义直接盾牌
自定义直接盾牌

直护罩的包装角度在90º到240º之间,可以制造直端,喇叭形端和喇叭形腿。通过重叠的护盾可以实现完全覆盖。

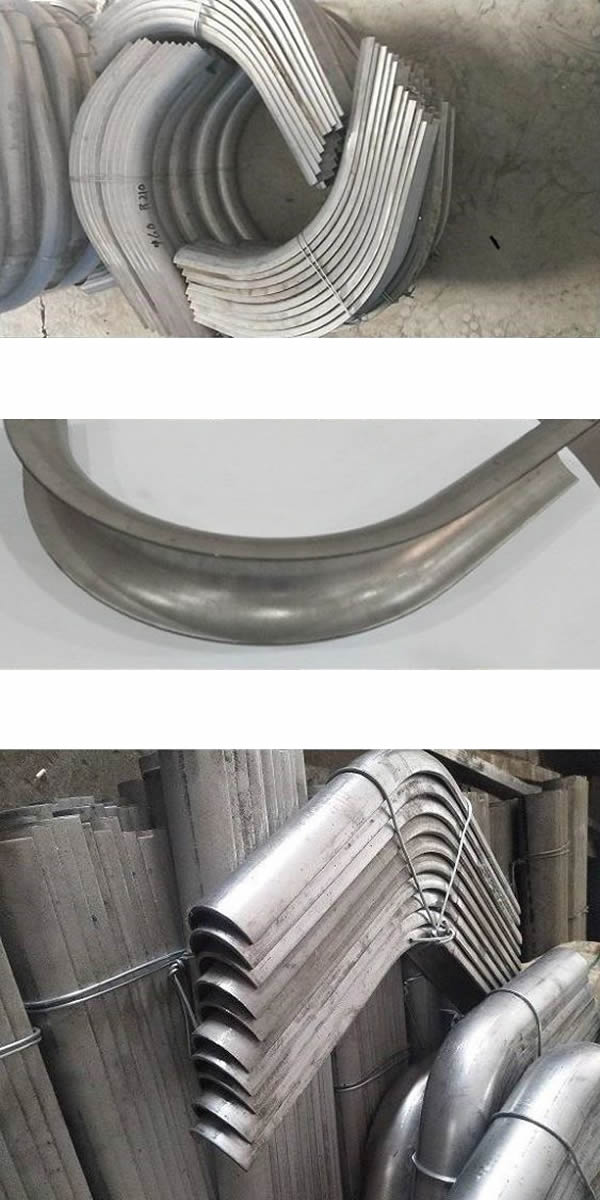

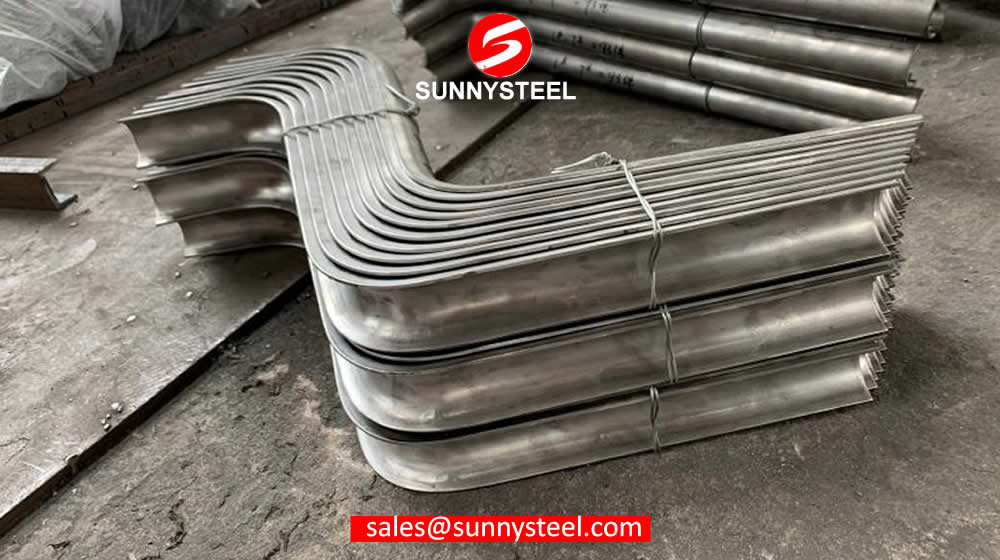

自定义曲线盾牌

弯曲护罩可以用于覆盖油管的内外弯曲。

自定义曲线盾牌

管子防蚀罩的形状和规格

锅炉管防蚀罩截面形状多为半圆形(180度),也有120-160度。主要用于翅片管(水冷壁);锅炉管冲蚀防护罩分为直磨防护罩、内曲线防磨防护罩、外曲线防磨防护罩、侧曲线防磨防护罩、s曲线防磨防护罩等。

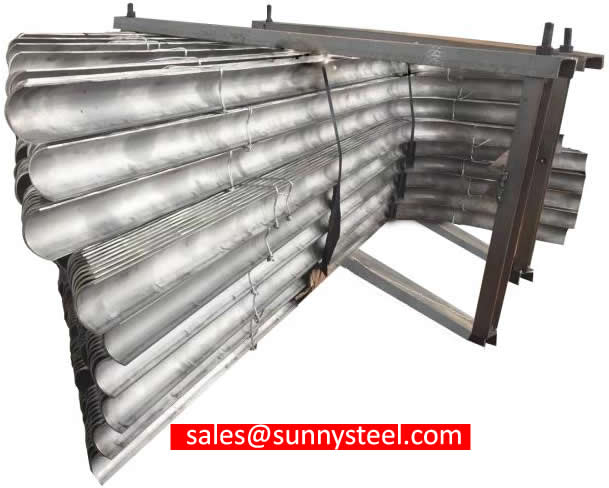

以外的弯曲
用于保护锅炉管的锅炉保护罩

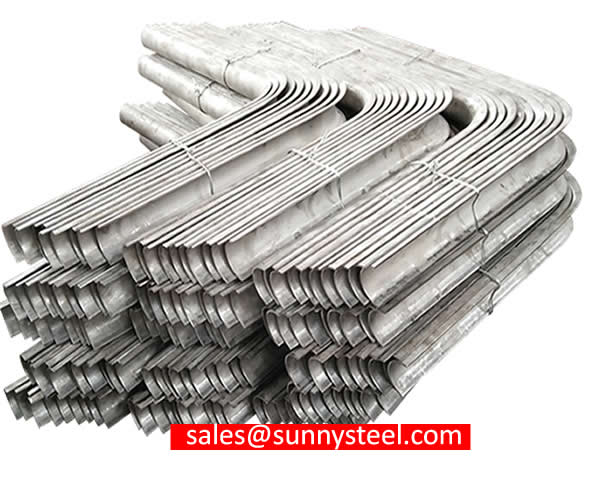

在弯曲

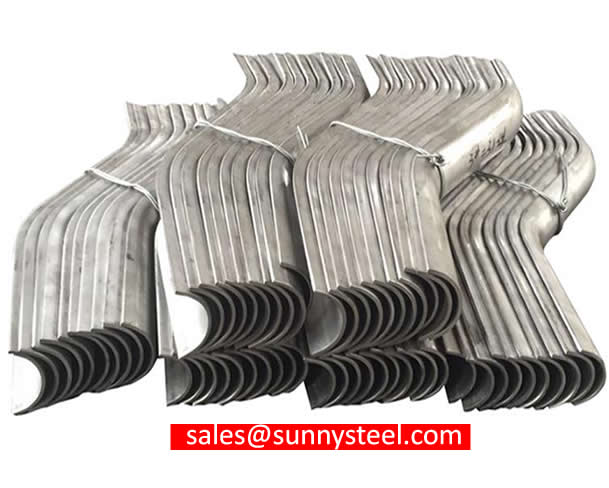

s型外弯

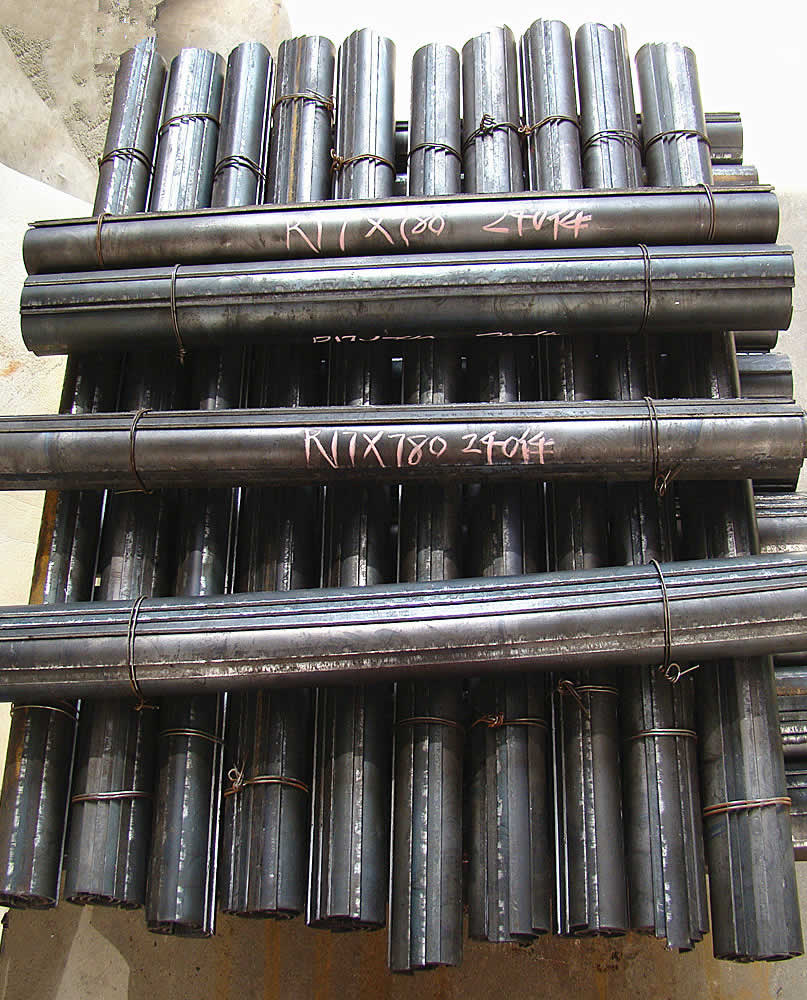

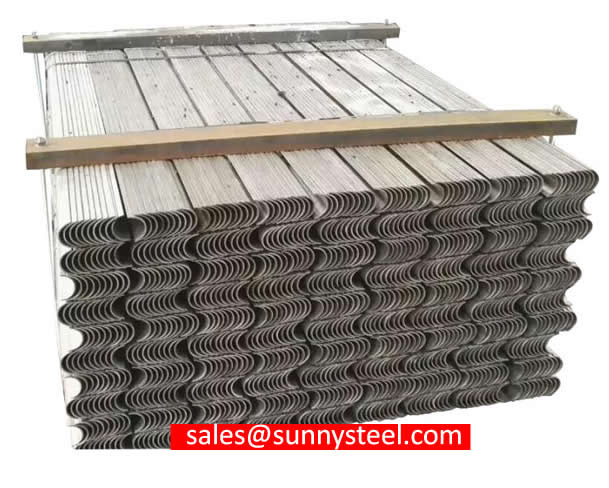

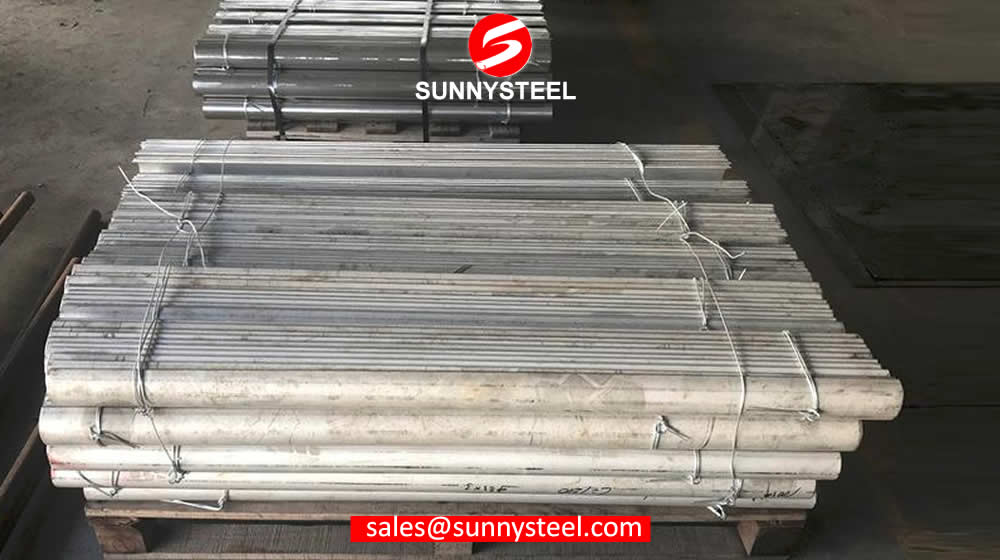

直管防蚀罩
直管防蚀罩

直防磨损防护罩的长度范围为20mm ~ 3000mm,一般采用1000-2000mm的长度。带弯头的抗磨护罩一般需要有加工图纸,图纸上应注明以下参数:所使用的管的外径、管的弯曲半径R(到管的中心)、弯曲角度的程度、抗磨护罩圆弧段两侧的直段长度。

锅炉管防蚀罩最基本的参数是所用管的外径(即锅炉管防蚀罩的内径)。管的主要规格有:32、38、42、44.5、48、51、57、60、63.5、76、89mm等;锅炉管防蚀罩的内径通常比所用管的外径大1-3mm,视实际要求而定。

锅炉管防蚀罩

锅炉管冲蚀护罩,又称防腐蚀护罩、防磨损板、防磨损保护护罩、防磨损盖板、防腐蚀盖板、锅炉爬升管、防磨损压板等,与卡环配合使用。

锅炉管防蚀层的加工厚度

锅炉管防蚀罩的加工厚度有2mm, 3mm, 4mm和5mm。根据磨损的严重程度和导热的需要,采用不同的厚度。

锅炉管防蚀罩采用高压压力机和专业模具压制生产。生产时间短,焊接性能好,焊缝不脱落,表面光滑,外形美观。锅炉管有弯曲的腐蚀护罩是通过压在压机上或用弯管机上的特殊磨料弯曲而形成的。

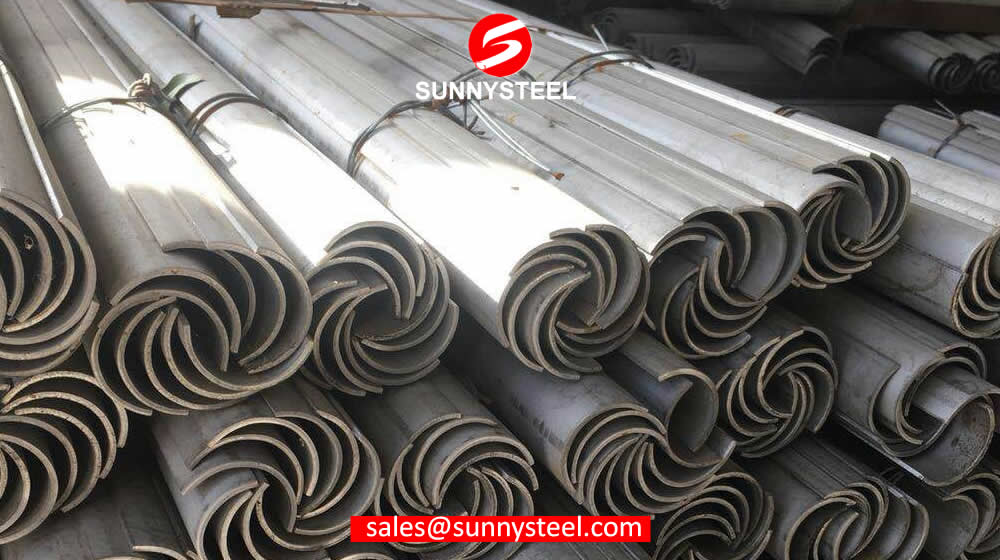

用于保护锅炉管的锅炉保护罩

用于保护锅炉管的锅炉保护罩

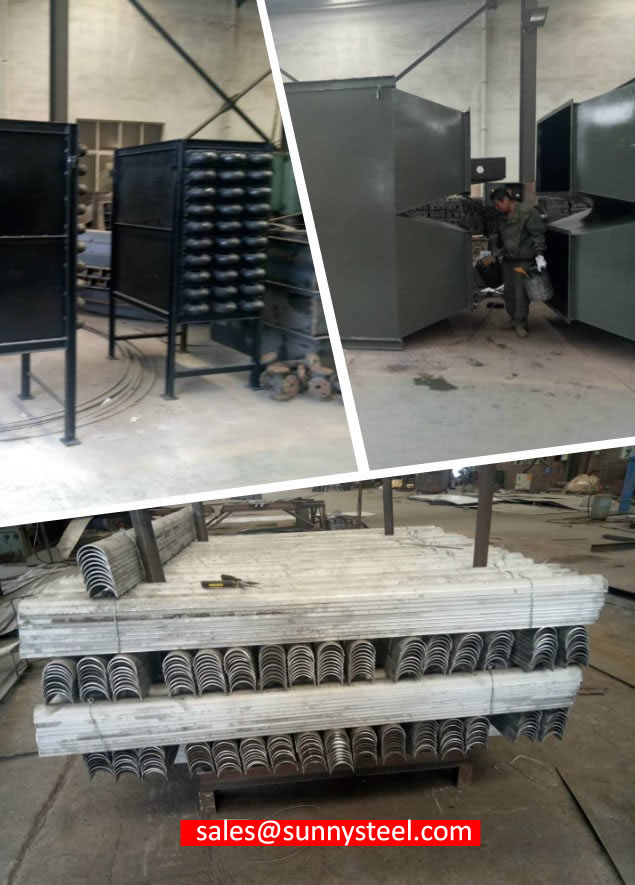

锅炉腐蚀盾牌

灰分含量、高炉温、吹灰器压力增加、清洗间隔时间延长——所有这些都可能导致锅炉管受到更大的侵蚀。

在这种情况下,最有效的措施是用锅炉防蚀罩屏蔽易受侵蚀的管道。这种替代方法比实际更换损坏的锅炉管要便宜得多,更不用说管道泄漏所带来的相关停机时间、发电能力和收入损失了。

除了直管护罩,它覆盖锅炉管的直段,我们也做护罩来覆盖弯管和翅片管的特殊护罩。

防蚀罩可以由低碳钢、铬钼钢、不锈钢和外来合金如铬镍合金制成。最流行的材料和尺寸是3mm不锈钢级304和2mm不锈钢级UNS S30815(山特维克级253MA)。我们的弯曲使用认证材料A387 P11,P22铬钼和澳大利亚标准A240TP304, 316和309不锈钢。我们的防护罩还可以涂上耐磨的碳化铬涂层,以增加耐磨性。

锅炉腐蚀盾牌

锅炉房附件,锅炉管防蚀屏蔽

锅炉管冲蚀防护罩,又称防腐蚀防护罩、防磨损板、防磨损防护防护罩、防磨损盖板、防腐蚀盖板、锅炉爬升管、防磨损压板等,与卡环配合使用。

锅炉管防蚀罩采用高压压力机和专业模具压制生产。生产时间短,焊接性能好,焊缝不脱落,表面光滑,外形美观。锅炉管有弯曲的腐蚀护罩是通过压在压机上或用弯管机上的特殊磨料弯曲而形成的。

主要技术参数:

材料

1 cr18ni9ti (321), Cr23Ni13(309年代),1 cr20ni14si2 Cr25Ni20(310年代),06 cr19ni10 (304/304L), 1 cr25ni20si2 06 cr17ni12mo2/0cr17ni12mo2(316), 022年cr17ni12mo2 (316 l), 1 cr6si2mo 1 cr13

类型直护盾、内弯护盾、外弯护盾和侧弯护盾

用于管腐蚀防护的卡扣环

卡扣环与锅炉管防蚀罩一起使用,这是一个卡扣,可以轻松地将锅炉管防蚀罩安装到管道上。

卡环与锅炉管防蚀罩重叠焊接,一般190-200度左右的防蚀罩是一个180度的半圆),但也要留一个焊接位置,便于焊接和固定。一般来说,每片锅炉管防蚀罩需要安装2-4个节距200-500mm的卡环。

抗磨止动环也被称为夹、扣、管夹等。

抗磨瓦卡环的主要作用:固定抗磨瓦的作用,避免安装过程中抗磨瓦脱落等问题。

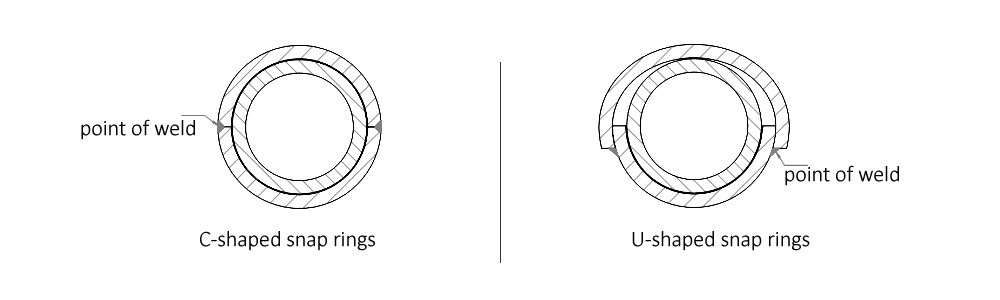

常见的抗磨瓦环的类型可分为:u型搭接式卡环、对接式半圆形卡环。

安装带卡环的防蚀罩

卡环是与耐磨瓦一起安装在管道上的一小段。一般是用搭焊的方式焊接到耐磨瓦上,也就是把耐磨瓦稍稍盖住,所以要比耐磨瓦大。开口弧度在190-200度左右,焊接位置需预留,便于焊接固定。卡扣环宽度不得小于20mm。

不同形状的防摩擦砖的安装要求略有不同。基本上,每个抗摩擦瓦安装不少于2-4个卡环。卡环与防摩擦瓦焊接在一起,防止受热膨胀。瓦片脱落,连接处需要完全焊接。

用于保护锅炉管的锅炉保护罩

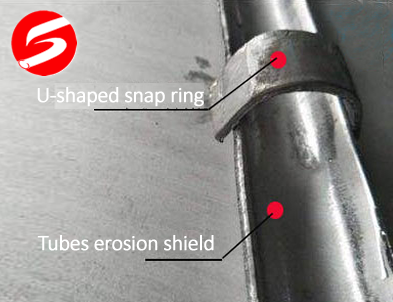

u型卡环

u型卡扣环内径为耐磨瓦外径加耐磨瓦厚度,长度从20mm到70mm不等。半圆将多出5毫米。安装时多余的部分将固定耐磨瓦,然后点焊。与对接式半圆卡环相比,持耐磨瓦焊接后强度更大。

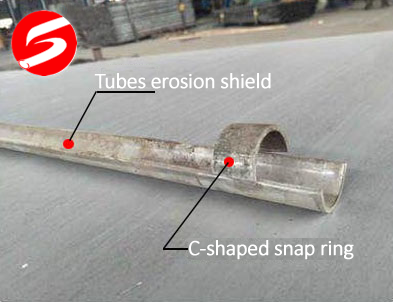

位于止动环

c型卡环是最常见的卡环。主要根据减摩瓦的大小,直径和厚度与配套的减摩瓦相近,长度从20mm到70mm不等。主要是在安装耐磨瓦时通过点焊的方式与耐磨瓦连接,以固定耐磨瓦,防止耐磨瓦脱落。

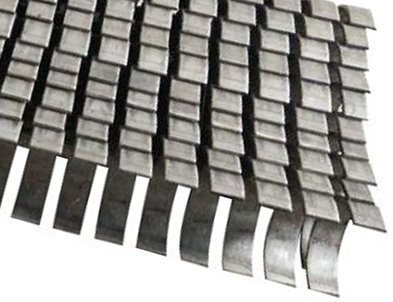

定制的止动环
定制的止动环

定制的卡扣环是推荐的方法,管屏蔽附件。

  • 样式:公牛,重叠,包裹
  • 管直径:0.500"至5.000"(管外径为屏蔽ID), XML
  • 包裹角度:最大240°XML
  • 规格:7到24 XML
  • 材质:304不锈钢,316不锈钢,309不锈钢,310不锈钢,430不锈钢,铬镍铁合金

所有产品都按照专有的定制规格以及正常的行业标准和配套文件进行采购。

应用程序

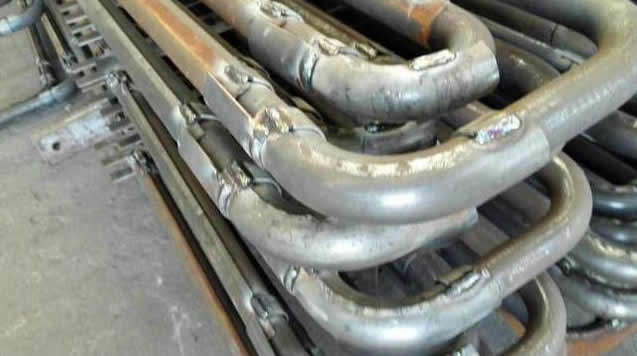

管道防蚀罩主要用于锅炉受热面迎风侧,如过热器、再热器、省煤器、水冷壁管等。

主要作用是保护锅炉管道受热面,减少管道磨损,增加管道受热面。

侵蚀盾牌是用来防止锅炉管的高度腐蚀性影响高温和压力从而极大地延长管的生活。

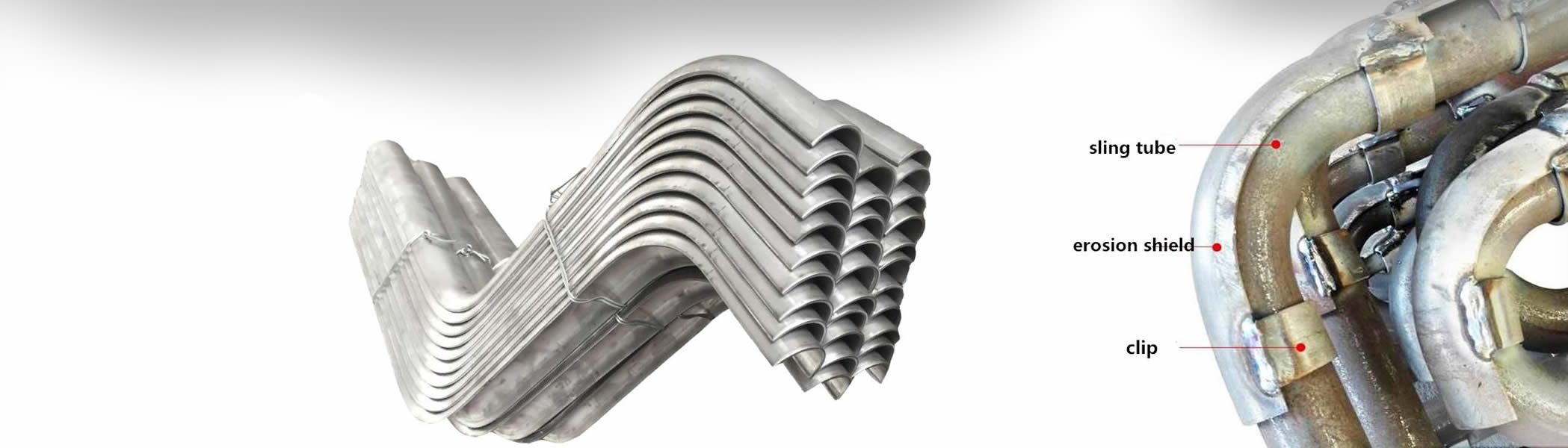

我们提供屏蔽管,覆盖直,弯曲和翅片部分,以及夹子,保持这些在适当的地方。

从长远来看,这些护罩不仅可以收回成本,还可以避免昂贵的油管更换,避免因油管破裂和泄漏而导致的停机时间。

用于保护锅炉管的锅炉保护罩

使用寿命。一般来说,多称为“耐磨瓦”和“耐磨盖板”。防蚀罩是锅炉专用配件。

一般多用于电站锅炉,小型锅炉使用较少,一些煤化工行业也会使用。

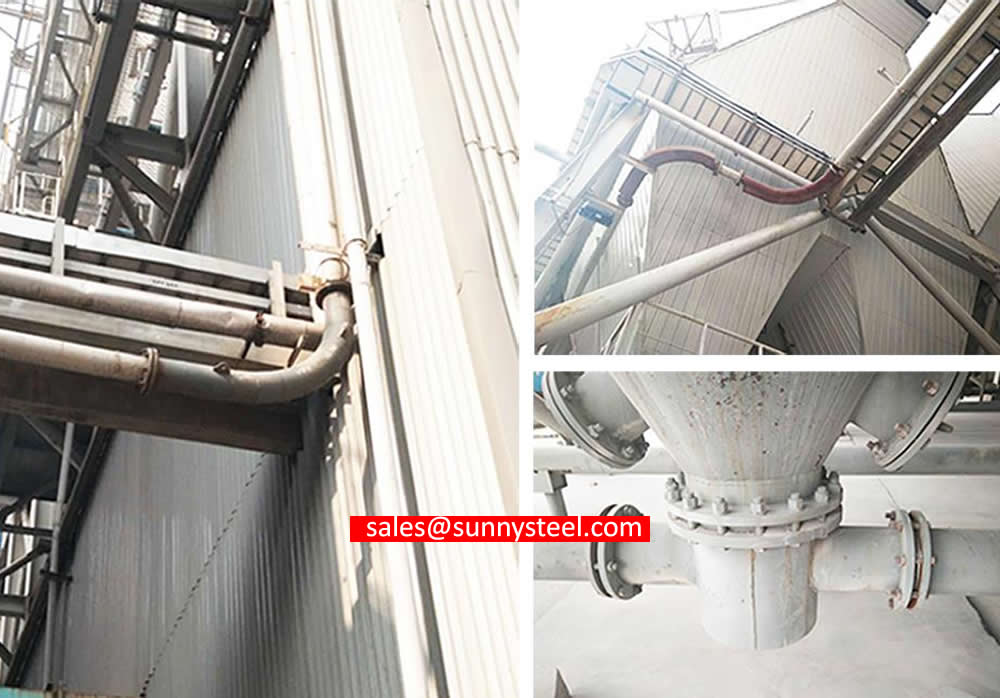

狗万登录注册万博手机在线登陆耐磨管道解决方案

输送高磨耗性材料的钢管系统经常在长途运输中受到持续的攻击。

常见问题

由于外表面表现像低碳钢,该产品可以在现场通过适当的程序切割和焊接,配置成各种配件,并可以接受法兰、焊接环和联轴器的标准端部选择。

保修

我们的质量部检测并确保我们所有的产品都经过100%的检查而没有报告。为了向我们的客户提供额外的服务,我们所有的产品都有24个月的质量保证,以防有缺陷或工艺缺陷。我们的流体流动产品,如管道和配件,节流,孔板等,对侵蚀,缺陷,和/或错误的工艺进行保证。

保证是确定每个创作者和最大持续时间在最大限度的服务。如果任何RS在保修期内出现故障,我们将在第5号更换或维修有缺陷的产品。最终用户。关于如何获得我们产品的保修期,请与阳光钢铁联系。

检查

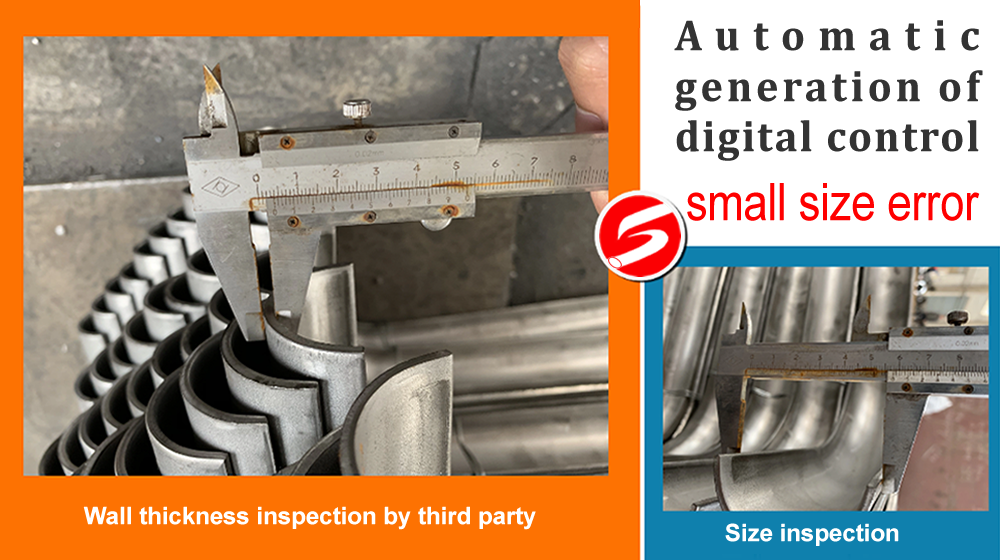

作为我们质量体系的一部分,100%的原材料,半成品,以及成品在进入我们的库存之前都要经过彻底的检查。我们在整个制造过程中建立了多个等待点,并对所有产品进行全面的最终检查。
