管件是一种可焊接的管件,允许流动方向的改变,分支,减少管道尺寸或附加辅助设备。管件是安装或修理管道或管道系统的职业,输送液体、气体,偶尔也输送固体材料。

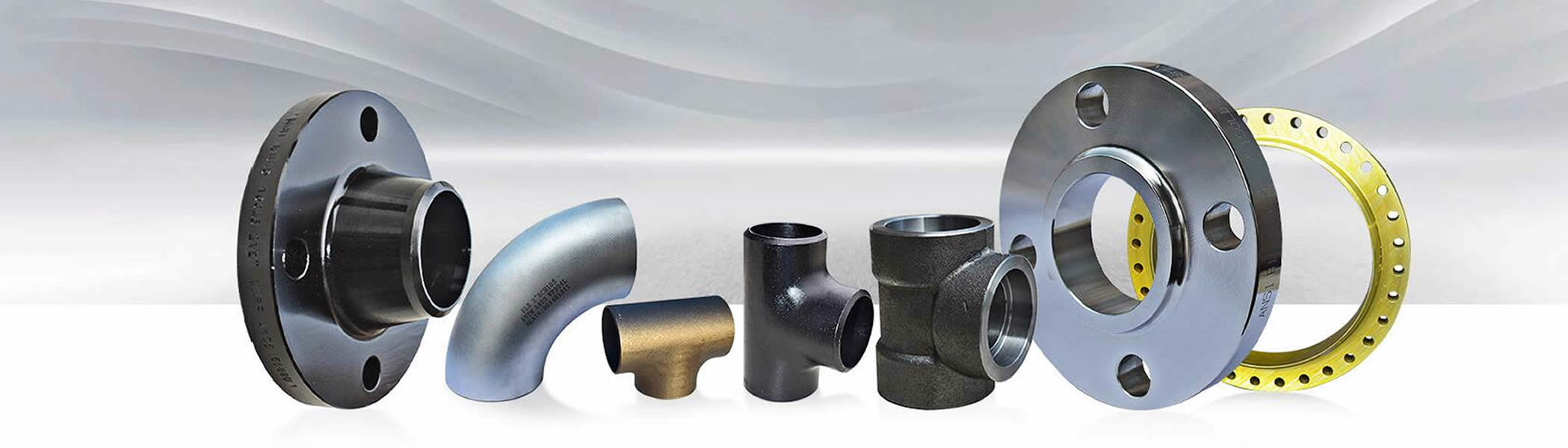

对接焊管件

对接焊管件

对接焊管件允许改变流动方向,减少管道尺寸和附加辅助设备。

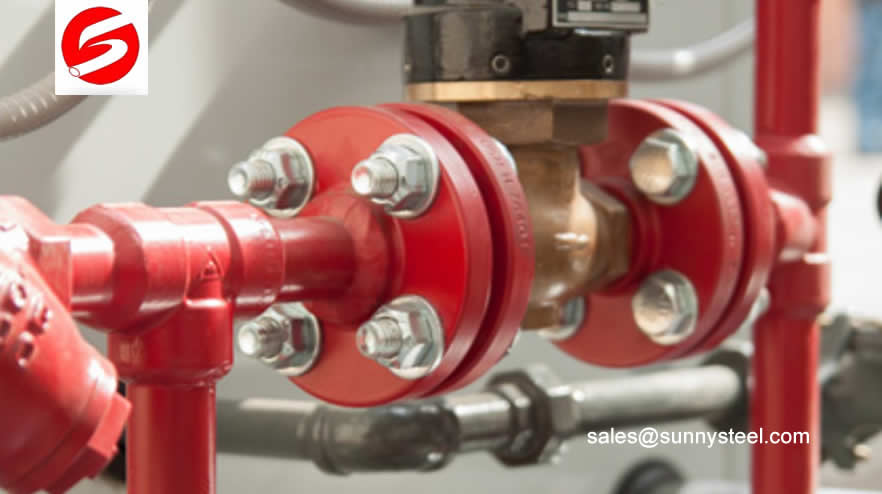

管法兰

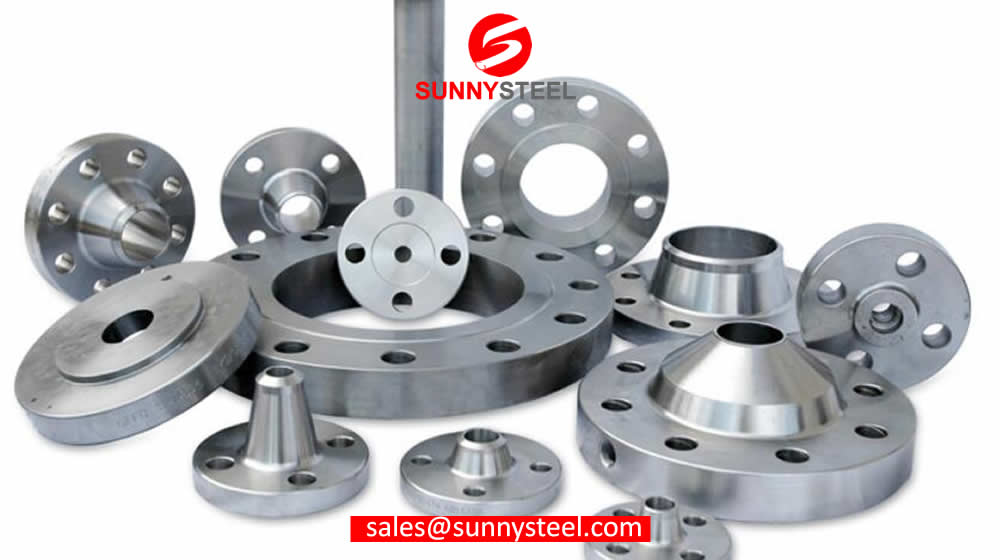

管法兰基本上是用来连接管道、阀门和其他管道设备形成管道系统的板或环。

配件通用标准

管件是指安装或修理管道的工作。

下载标准

焊接均匀,焊缝光滑,可代替拉丝和冷轧后的无缝管。

ASME B16.9

本标准涵盖NPS 1 / 2到48 (dn15到1200)尺寸的锻制工厂制对接焊接配件的总体尺寸、公差、额定、测试和标记。

通过制造商和购买者之间的协议,配件可以按特殊尺寸、尺寸、形状和公差制造。

ASTM A234 / SA234M

ASTM A234/ SA234M中高温用锻碳钢和合金钢管件标准规范。

这些配件适用于压力管道和压力容器制造,适用于中等和高温环境。

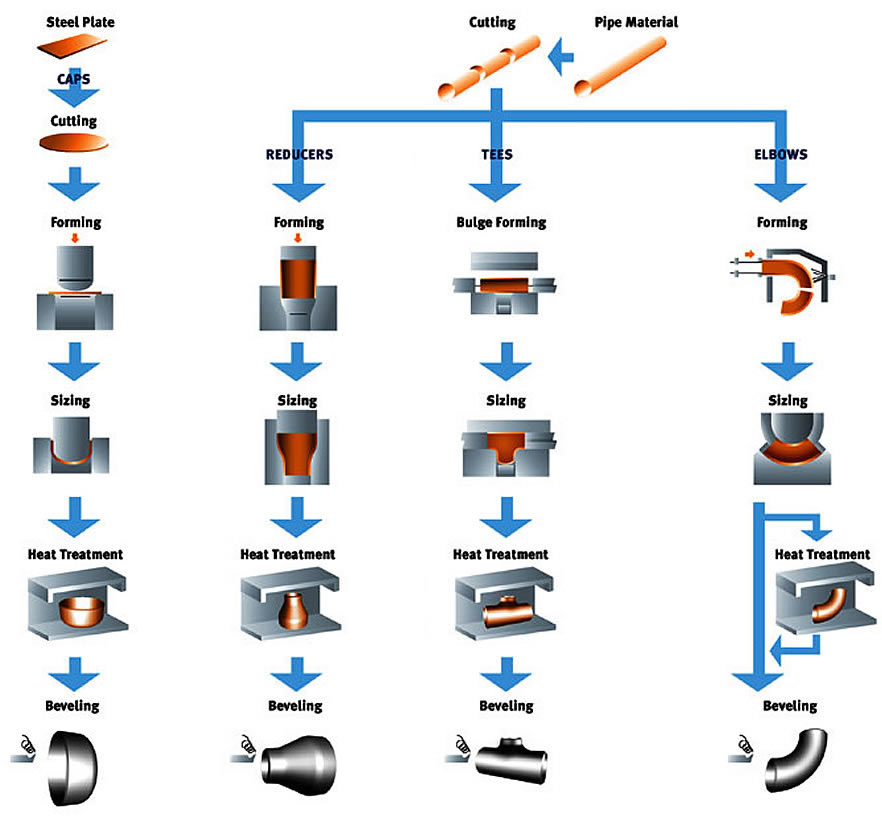

碳钢管件生产工艺

配件制造过程包括一系列步骤,如退火,矫直,酸洗钝化和抛光。

如何制作对接焊配件?

对接焊管件是通过包括弯曲和成型的热成型过程制成的。对接焊配件的起始材料是一根管子,它被切割到一定长度,加热,并通过染料的方式塑造成特定的形状。热处理还可以去除残余应力,并获得所需的机械性能。

这些配件采用最新技术生产,确保优良的强度和长使用寿命。该工艺需要更少的热处理以确保更好的物理性能。

对焊配件制造过程中所涉及的一系列步骤详细说明如下:

退火:

退火又称热处理,在生产中起着积极的作用。在这一步骤中,管道在全自动和输送机中进行,以一定的温度加热它们。一旦管子被加热,它们立即在水中熄灭。

矫正:

管子在矫直机的帮助下矫直,以在这一步中提供高度的直线度。

酸洗:

酸洗是指从不锈钢表面去除高温垢和相邻的金属低铬层。

钝化:

钝化是对不锈钢表面进行处理,以消除金属上的污染物的过程。该过程还有助于促进在新创建的表面上形成连续的被动膜。

抛光:

最后一步是抛光,它体现了对接配件的优良品质、高的美观卫生价值和高的耐用性。为了获得优秀的功能以满足客户的各种需求,完善是必不可少的步骤。


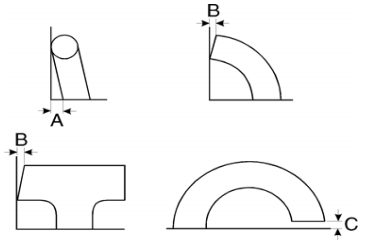

管件尺寸和尺寸

管件尺寸用公制或标准英语表示。因为管件尺寸涵盖了管件尺寸几个方面,所以这里只能给出最常见的管件尺寸。

如何测量管件?

管件是根据其直径、壁厚(称为“表”)和形状或配置来测量的。(配件也根据其材料等级以及是焊接的还是无缝的来定义。)

外直径是指直径管道或配件。

北美标准被称为公称管道尺寸(NPS)。国际标准被称为直径公称(DN)。实际上,世界各地的管道和配件的尺寸都差不多:只是标签不同。

从½英寸到12英寸的“公称管道尺寸”,外径略大于指示尺寸;内径随着时间表的增长而变小。

从14英寸及更大的“公称管径”,外径与指示尺寸完全一致;内径随着时间表的增长而变小。
与其他北美标准(英寸,英尺,院子,英里,…),许多管道标准(直径12英寸和壁厚)是基于历史先例(美国内战期间工具制造者的死亡)而不是“科学”的方法。

计划数量

ANSI(美国国家标准协会)使用表号来表示壁厚。附表编号包括从NPS 1/8”到NPS 36”的所有管道尺寸。注意,此配置仅适用于与特定ANSI附表号匹配的配件。

公称管道尺寸(NPS)是北美一套用于高压或低压和低温环境的管道标准尺寸。

  • 附表,通常简称为sch,是一种北美标准,指的是管道或管件的壁厚。更高的时间表意味着更厚的墙壁可以抵抗更高的压力。
  • 管道标准定义了这些壁厚:sch5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。(数字后面的S表示不锈钢。不带S的尺寸代表碳钢。)
  • 更高的时间表更重,需要更多的材料,因此更昂贵的制造和安装。

“时间表”对管件是什么意思?

附表,通常简称为SCH,是一种北美标准,指的是管道或管件的壁厚。

时间表40,SCH80是什么?

更高的时间表意味着更厚的墙壁可以抵抗更高的压力。

管道标准定义了这些壁厚:sch5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。
(数字后面的S表示不锈钢。不带S的尺寸代表碳钢。)

更高的时间表更重,需要更多的材料,因此更昂贵的制造和安装。

为什么配件有时比所连接的管道更厚更重?

为了满足性能要求或由于制造原因,配件有时比连接管更厚。
由于接头的几何形状,与管道相比,应力是非常不同的。通常需要使用额外的材料来补偿这种额外的应力,特别是对于三通和紧弯弯头。
配件制造商可能并不总是备有适合所有金属等级或尺寸的板材或管道。在响应订单时,制造商总是使用正确的金属或合金,但有时使用更高的可用板或管尺寸,同时仍然尊重指定的内径。


配件标准和认证

在管件方面,标准也发挥着至关重要的作用。管件的制造和安装受到各种标准和规范的严格规范。

谁来决定对接焊配件的标准和规格?

对接焊管件制造商必须满足许多组织的规范和要求,以确保其产品的质量、兼容性和性能。

主要的国家和国际标准组织关注材料和最终用户行业,包括美国测试和材料协会(ASTM),美国机械工程师协会(ASME),国际标准化组织(ISO),挪威的NORSOK,…

一些国际组织也关注所有行业的质量标准,如国际标准化组织(ISO)。
大型工业终端用户也有他们自己的程序来认证单个制造工厂,以满足他们的标准,列在他们的批准制造商名单(AML)中。

所有这些认证和批准都在一个特定的时期内有效,并且必须定期更新。

管件标准种类:

一些广泛使用的管件标准如下:

ANSI:美国国家标准协会

ANSI是一个私人的非营利性组织。其主要职能是管理和协调美国自愿标准化和合格评定体系。它为美国国家标准的发展提供了一个论坛。ANSI分配“计划编号”。这些数字对不同压力用途的壁厚进行了分类。

ASME:美国机械工程师学会

这是世界上著名的规范和标准制定机构之一。管件的附表编号从ASME/ANSI B16开始。

ASME/ANSI B16标准对不同管件的分类如下:

ASTM国际:美国材料测试学会

这是世界上最大的自愿标准开发组织之一。它最初被称为美国测试和材料协会(ASTM)。这是一个以材料、产品、系统和服务为基础,开发和发布自愿标准的著名科学和技术组织。这是标准的可信名称。该组织所涵盖的标准涵盖了各种类型的管道,管和配件,特别是金属制成的,用于高温服务,普通用途和特殊应用,如消防。ASTM标准出版了16个部分,包括67卷。

一个:在这里,“A”代表陆军,“N”代表海军

AN标准最初是为美军设计的。当一个管件是AN管件时,这意味着管件是在管件外径上测量的,即以1/16英寸为增量。例如,an4接头是指外径约为4/16”或¼”的接头。需要注意的是,近似是重要的,因为外径不是直接适合等效的NPT螺纹。

BSP:英国标准管

BSP是英国管件标准。这是指通过外部(公)螺纹与内部(母)螺纹配合来连接和密封管道末端的标准螺纹类型系列。这已在国际上得到采用。它也被称为英国标准管锥形螺纹(BSPT)或英国标准管平行(直)螺纹(BSPP)。虽然BSPT仅通过螺纹实现压紧连接,但BSPP需要密封环。

喧嚣:德国研究所für Normung
这是指来自DIN、Deutsches Institut für Normung的工业管、管和配件标准和规范,在英语中是德国标准化协会的意思。DIN是德国国家标准化组织,是该国ISO成员机构。

DIN标准名称
DIN标准的命名显示了它的起源,#象征着一个数字:

破折号(-)的大小

Dash size是用来表示软管内径的标准。这表示一个两位数的大小,表示以十六分之一英寸为单位的相对ID。这也是交替使用配件。例如,Dash“8”配件意味着an 8配件。
标准软管指南如下:

软管大小 公称ID英寸仪表盘尺寸 标准缓冲大小
1/4 3/16 -04年
3/8 5/16 -06年
1/2 13/32 -08年
3/4 5/8 -12年
1 7/8 -16年
- -
1 1/8 -20年

ISO:国际标准化组织
ISO是由国际标准化组织制定的工业管、管及配件标准和规范。ISO标准是有编号的。它们的格式如下:

“ISO[/IEC] [IS] nnnnn[:yyyy]标题”

JIS:日本工业标准

这是日本工业标准或在日本工业活动中使用的标准,用于管,管和配件,并通过日本标准协会发布。

《不扩散核武器条约》:国家管螺纹

国家管螺纹是美国标准的直(NPS)螺纹或锥形(NPT)螺纹。这是美国最流行的管件标准。NPT配件以管件内径(ID)为准。

港铁是什么?

材料测试报告(mtr)由制造商提供,以证明每个配件、法兰、管道或阀门的物理性能和金属等级或合金。这种MTR是必要的要求应用(压力,温度,腐蚀,磨损,…)

零件标准的化学分析(%)
标准 年级 C 如果 P 年代 V “透明国际” Cr 艾尔 N 其他人
马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯 马克斯
W860 WPHY42 0.28 - 1.30 0.030 0.030 - - - - - - - - - -
WPHY46 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY52 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY56 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY60 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY65 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
WPHY70 0.28 - 1.40 0.030 0.030 - - - - - - - - - -
A234 女警官 0.28 - 1.20 0.030 0.030 - - - - - - - - - -
0.28 - 1.20 0.030 0.030 - - - - - - - - - -
WP11 0.05 - -0.15 0.50 - -1.0 0.30 - -0.60 0.025 0.025 - - - 1.00 - -1.50 0.44 - -0.65 - - - - -
WP22 0.05 - -0.15 0.50 0.30 - -0.60 0.025 0.025 - - - 1.90 - -2.60 0.87 - -1.13 - - - - -
WP5 0.15 0.50 0.30 - -0.60 0.025 0.025 - - - 4.00 - -6.00 0.45 - -0.65 - - - - -
WP9 0.15 0.25 - -1.0 0.30 - -0.60 0.025 0.025 - - - 8.00 - -10.00 0.90 - -1.10 - - - - -
WP91 0.08 - -0.12 0.20 - -0.50 0.30 - -0.60 0.020 0.010 0.18 - -0.25 - - 8.00 - -9.50 0.85 - -1.05 0.40 0.04 - 0.03 - -0.07 Cb
0.06 - -0.10
WP92 0.07 - -0.13 0.5 0.30 - -0.60 0.020 0.010 0.15 - -0.25 - - 8.50 - -9.50 0.30 - -0.60 0.40 0.04 - 0.03 - -0.07 Cb
0.04-0.09 w 1.5-2.00 b
0.001 - -0.006
ASTM A420 / A420M
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
WPL6 0.3 0.15 - -0.3 0.04 0.035 0.6 - -1.35 0.3 0.4 0.12 答:0.02;V: 0.08 415 - 585 240 22
WPL9 0.2 0.03 0.03 0.4 - -1.06 1.6 - -2.24 435 - 610 315 20.
WPL3 0.2 0.13 - -0.37 0.05 0.05 0.31 - -0.64 3.2 - -3.8 450 - 620 240 22
WPL8 0.13 0.13 - -0.37 0.03 0.03 0.9 8.4 - -9.6 690 - 865 515 16
ASTM A815 / A815M
钢。 标准没有。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
爹妈S31803 ASTM A815 / A815M 0.03 0.1 0.02 0.03 2 研讨会 4.5 - -6.5 2.5 - -3.5 N: 0.08 - -0.2 620 - 795 450 25 290
ASTM A105 / A105M
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
A105 0.35 0.1 - -0.35 0.04 0.035 0.6 - -1.05 0.3 0.4 0.12 V: 0.05;注:0.02 485 250 22 187 ψ%:30
ASTM A182 / A182M
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
季CL1 0.05 - -0.15 0.5 - 1 0.03 0.03 0.3 - -0.6 1 - 1.5 0.44 - -0.65 415 205 20. 121 - 174 ψ%:45
到这有点难度 0.1 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44 - -0.65 485 275 20. 143 - 207 ψ%:30
季CL3 0.1 - -0.2 0.5 - 1 0.04 0.04 0.3 - -0.8 1 - 1.5 0.44 - -0.65 515 310 20. 156 - 207 ψ%:30
F12 CL1 0.05 - -0.15 0.5 0.045 0.045 0.3 - -0.6 0.8 - -1.25 0.44 - -0.65 415 205 20. 121 - 174 ψ%:45
CL2 F12 0.1 - -0.2 0.1 - -0.6 0.04 0.04 0.3 - -0.8 0.8 - -1.25 0.44 - -0.65 485 275 20. 143 - 207 ψ%:30
F304 0.08 1 0.03 0.045 2 18 - 20 8 - 11 N: 0.1 515 205 30. ψ%:50
F304H 0.04 - -0.1 1 0.03 0.045 2 18 - 20 8 - 11 515 205 30. ψ%:50
F304L 0.035 1 0.03 0.045 2 18 - 20 8日至13日 N: 0.1 485 170 30. ψ%:50
F316L 0.035 1 0.03 0.045 2 16日至18日 10 - 15 2 - 3 N: 0.1 485 170 30. ψ%:50
F317 0.08 1 0.03 0.045 2 18 - 20 11 - 15号 3 - 4 515 205 30. ψ%:50
F321 0.08 1 0.03 0.045 2 17日至19日 9 - 12 Ti: 5 c % -0.7 515 205 30. ψ%:50
F347 0.08 1 0.03 0.045 2 17日 卖地 Ti: 10 c % -1.1 515 205 30. ψ%:50
ASTM A53 / A53M
钢。 标准没有。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
B ASTM A53 / A53M 0.3 0.045 0.05 1.2 0.4 0.4 0.15 V: 0.08 415 240 看到sdandard
ASTM A106
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
B 0.3 0.1分钟 0.035 0.035 0.29 - -1.06 0.4 0.4 0.15 V: 0.08 415 240 22
C 0.35 0.1分钟 0.035 0.035 0.29 - -1.06 0.4 0.4 0.15 V: 0.08 485 270 20.
ASTM A312 / A312M
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
TP304 0.08 0.75 0.03 0.04 2 18 - 20 8 - 11 515 205 35
TP304H 0.04 - -0.1 0.75 0.03 0.04 2 18 - 20 8 - 11 515 205 35
TP304L 0.035 0.75 0.03 0.04 2 18 - 20 8日至13日 485 170 35
TP316L 0.035 0.75 0.03 0.04 2 16日至18日 10 - 15 2 - 3 485 170 35
TP321 0.08 0.75 0.03 0.04 2 17日 卖地 Ti: 5 c % -0.7 515 205 35
ASTM A515 / A515M
钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
60 0.24 0.13 - -0.45 0.035 0.035 0.98 415 - 550 220 25
65 0.28 0.13 - -0.45 0.035 0.035 0.98 450 - 585 240 23
70 0.31 0.13 - -0.45 0.035 0.035 1.3 485 - 620 260 21

标准件的拉伸性能
标准 年级 屈服强度(Mpa) 抗拉强度(Mpa) 硬度
最小值 马克斯 最小值 马克斯 马克斯
W860 WPHY42 290 - 415 - -
WPHY46 320 - 435 - -
WPHY52 360 - 460 - -
WPHY56 390 - 490 - -
WPHY60 415 - 520 - -
WPHY65 450 - 535 - -
WPHY70 485 - 570 - -
A234 女警官 210 - 335 - -
245 - 415 - -
205 - 380 - -
第22位 205 - 380 - -
P5 205 - 415 - -
票数 205 - 415 - -
P91 415 - 585 - -
先驱 440 - 620 - -

选择最佳碳钢配件的要点

如果你有一个新的工业项目,其中包括管道安装,你会想要选择最好的材料铺设管道,弯头,法兰等。在这方面,记住以下几点是有益的:

  • 评估项目的规模
  • 了解实现的规模
  • 列举管道将要输送的液体或气体
  • 结构的预期年限或寿命

这些指示将帮助你决定选择哪种金属铺设管道。考虑到钢铁的特性,它通常是受欢迎的选择。此外,为了增强钢的特性,使用碳或铬。因此,碳钢配件成为工业工程的理想选择。使用这些碳钢管件的主要好处是:

  • 产品的健壮性。
  • 碳含量越多,耐久性越强。
  • 在不失去形状的情况下提高强度。
  • 碳与钢的比例可以改变。
  • 耐锈蚀。

同样与碳钢管件,有各种各样的法兰可在今天的市场。然而,根据项目要求,为正确的项目选择正确的法兰成为关键。焊接颈法兰是较好的选择,如果项目要求高温或零下温度。

这个法兰提供额外的加固。法兰完全贴合到管道的内径中,这有助于避免所需物质通过管道流动时的所有堵塞。

因此,拥有适合特定项目要求的管道和法兰的良好知识,可以帮助您选择更好的材料。这一选择对于项目的完美实施和实施的持久性、有效性和寿命是至关重要的。此外,在项目实施过程中使用正确种类的管道和法兰有助于项目通过质量、效率和安全参数。

如何制作对接焊配件?

对接焊配件的制造工艺有很多,下面列举几个例子。

t恤:
挤压法(热成型)

热挤压工艺包括将一块金属封闭在一个称为“容器”的腔内,加热到锻造温度,“容器”的一端有一个开有所需成品形状的模具,并通过容器的另一端对金属施加压力。

肘部:
芯棒法(热成型)

从管道中制造弯头的最常见的制造方法之一。加热原材料后,它被推到一个叫做“芯棒”的模具上,使管道同时膨胀和弯曲。

帽子:
拉深方法

最常见的制造方法之一的帽子,其中板被切成一个圆,并形成了深拉。

连接端口

配件有四种不同类型的连接:

  • 对接焊缝配件-可能是最常见的配件类型。它们易于制造和安装。对接焊配件可以直接相互连接。这叫做化妆。
  • 法兰配件-法兰配件是管道组件,其中法兰是配件的一个组成部分。这些最常用于水处理应用或内衬管道中,焊接会对衬管造成破坏。
  • 承插焊接配件-这些配件在每一端都有一个承插焊接连接。它们可以用于较小直径的管道。这些连接件利用单一角焊缝将管道与连接件连接起来。
  • 螺纹连接件-螺纹配件一般为4英寸或更小。这种尺寸限制的原因是管端需要螺纹与公型连接和模具尺寸无法在更大的直径。
合适的重量
美国机械工程师协会(ASME)对接焊接配件规范没有规定配件重量。

本页表中所引用的重量是基于制造商的信息,应被认为是近似的,仅作为指南(由于制造商之间的结构差异,配件重量可能有很大差异)。

三组:

配件分为三组:

  • 对焊(BW)配件,其尺寸、尺寸公差等在ASME B16.9标准中定义。轻质耐腐蚀配件符合MSS SP43标准。
  • 套筒焊接(SW)配件类别3000,6000,9000在ASME B16.11标准中定义。
  • 在ASME B16.11标准中定义了2000、3000、6000级螺纹(THD)、螺纹配件。

配件应用及市场

管道和管件是密不可分的。正如管道用于各种住宅、公共和工业应用,因此管件。不使用适当的配件和法兰,任何管道都不能连接。管件允许在必要时安装、连接或连接管道,并在正确的位置终止。

如石油和天然气行业,中游、造船、电厂、食品工厂、医药等。

管件包括各种形状、尺寸和材料的产品。随着工业配件领域的快速发展和该行业的不断研究工作,各种新产品被生产出来。一些配件具有特定的特性,因此它们可以根据最终用途按不同的原理制造,如液压、气动。配件包括一系列的产品,这取决于它们所应用的各种应用。

在液体、气体、化学品和其他液体的制造、加工、运输或使用的地方使用配件。

只要管道的应用没有尽头,管件的应用就没有尽头。随着管道应用范围的不断扩大,它的强度、灵活性、良好的流速和高耐化学性都是特别适合液体、蒸汽、固体和空气从一点到另一点的移动或转移的品质。

对于管道,管件有许多其他用途,如:

  • 化学品和废物等极危险物质的转移。
  • 保护敏感设备不受高压影响。
  • 防止腐蚀和其他极端天气条件。
  • 耐家用和工业化学品。
考虑到管件的各种用途,这些管件被用于不同的行业,例如:
  • 化工/石化
  • 市政
  • 食品,饮料和乳制品
  • 石油和天然气
  • 权力
  • 过程仪表
  • 纸浆和纸张
  • 半导体
  • 海洋&疏浚
  • 环境卫生

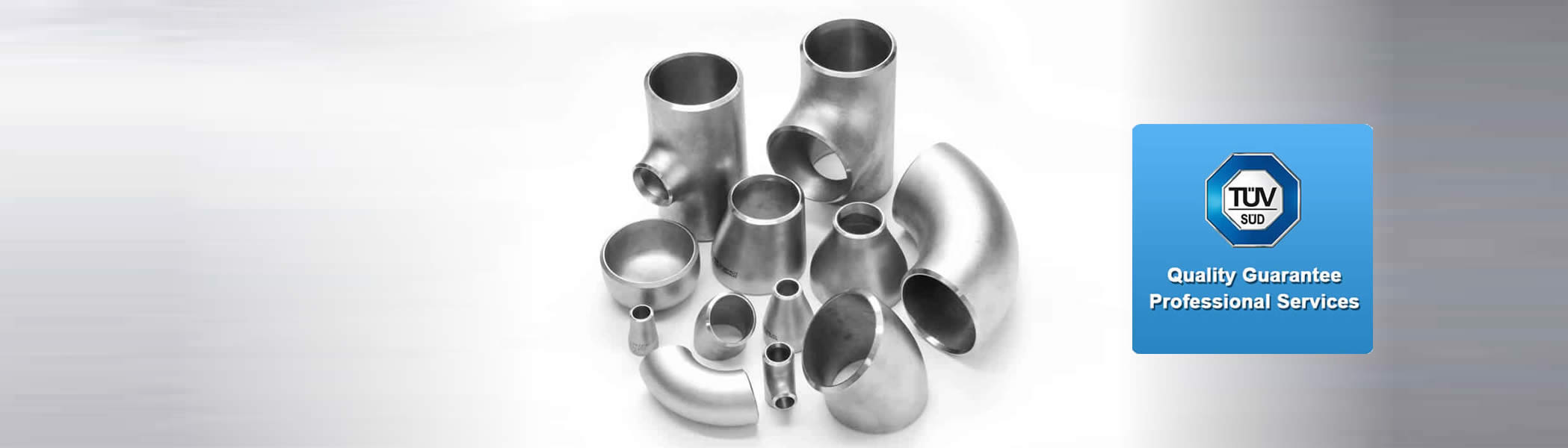

A234 WPB管件的常规配件有弯头、三通、减速器、帽、十字形。

配件规范、标准和标识

有不同种类的管件由各种材料制成,有各种形状和尺寸。
