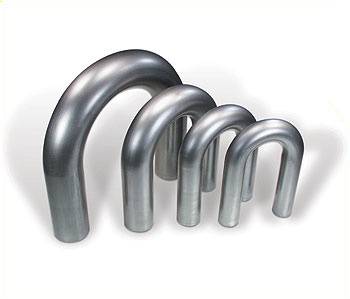

u型弯管的管子

我们的每一个U型弯管的范围是严格的质量检查,我们的团队有才华的专业人员在生产的每一个阶段,为客户提供无缺陷的最佳质量的产品。

  • 外径9.5mm - 38.1mm
  • WT可达6.35mm
  • 弯曲半径1.25 x外径高达1700mm
  • 弯管可以按照TEMA R / ASTM SA/A556提供
  • 腿长可达15000mm
  • 电热炉或直接电阻要求的热处理
  • 水压测试可达10,000 psi

热交换器管由钢制成,根据:

测量,切割,去毛刺和清洗

我们推出了u型弯管的独家系列,以其卓越的质量和卓越的功能而闻名。

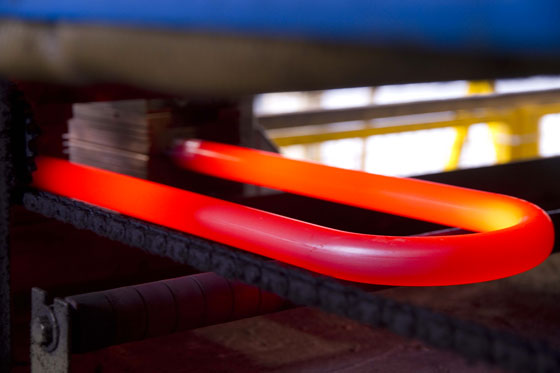

U形弯曲(冷成形)后,可能需要对弯曲部分进行热处理。通过固定和便携式红外高温计控制整个热处理区域的温度。

U型弯管标准

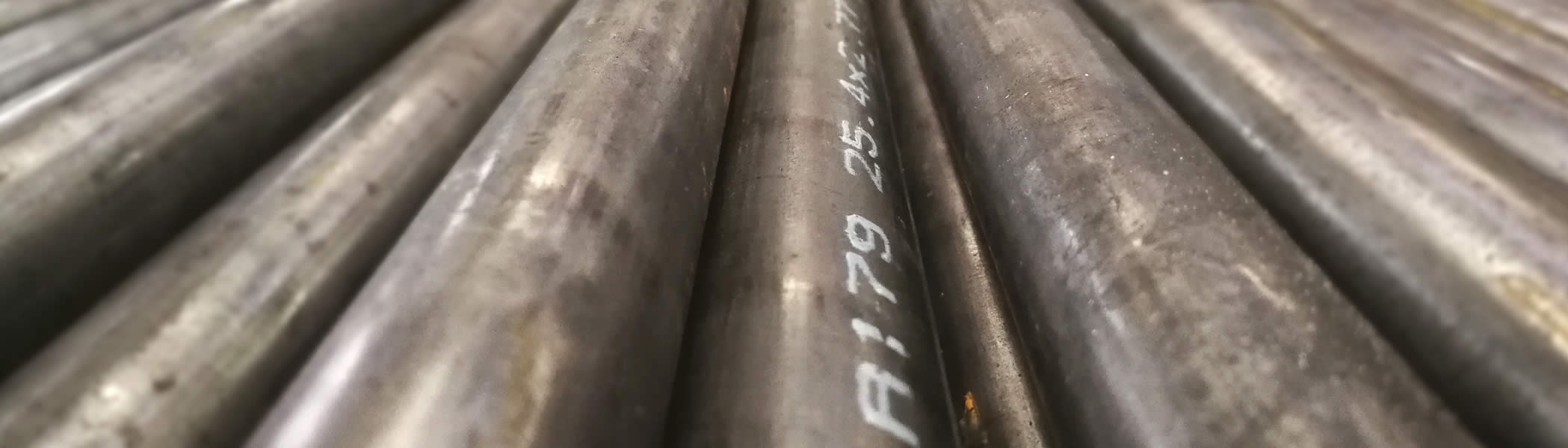

U型弯管的半成品是热交换管,根据DIN 28180和ASTM A179制造和供应。

u型曲线或u

U弯尺寸能力
管OD 管的厚度 弯曲半径 U管直“腿”的长度 直管前U形弯曲
最小12.7毫米/最大31,75毫米 最小0,70毫米/最大4,19毫米 最小1.5 x外径/最大1250mm 马克斯。12500毫米 马克斯。27000毫米

目前,Sunny Steel采购了以下产品系列的生产设备:

铁素体

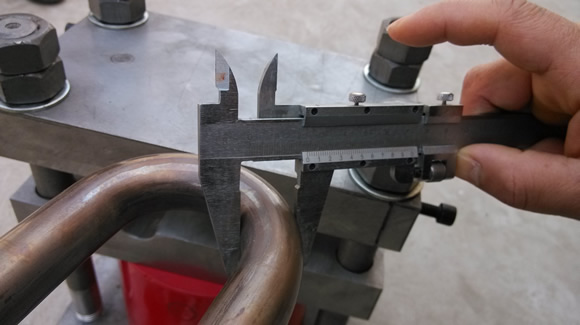

U型弯管的尺寸控制

U型弯的生产、控制和测量完全符合相关标准。

  • 水压试验
  • 空气水下试验
  • 脉动压力测试
  • 染料渗透试验
  • Magnetoscopic测试
  • U型弯曲区染料渗透剂
  • 采购经理人指数测试
  • 热处理

所有的管被切割到指定的管腿长度,末端去毛刺,孔内部用干燥的空气清洗。

热处理

我们配备了进行热处理的弯加上至少150毫米的腿。

热处理设备

  • 热处理设备由计算机控制,并增加数据记录设备。
  • 在热处理过程中,不锈钢管和特殊合金管内部使用氩气保护气氛。
  • 我们可以提供各种类型的退火;溶液退火和应力消除。

所有的管被切割到指定的管腿长度,末端去毛刺,孔内部用干燥的空气清洗。

包装

任何类型的包装可根据客户的需要,以世界各地的目的地。

  • 用于公路货运的木指或木橇。
  • 根据目的地的不同,装在结实的打开或关闭的木箱里。
  • 每个包裹都用塑料布保护着。
  • 客户可以提供自己的包装,或者塞勒姆可以准备一个包装方案。
  • 详细的装箱单附在木箱上,以便迅速清楚地辨认货物。

任何类型的包装可根据客户的需要,以世界各地的目的地。

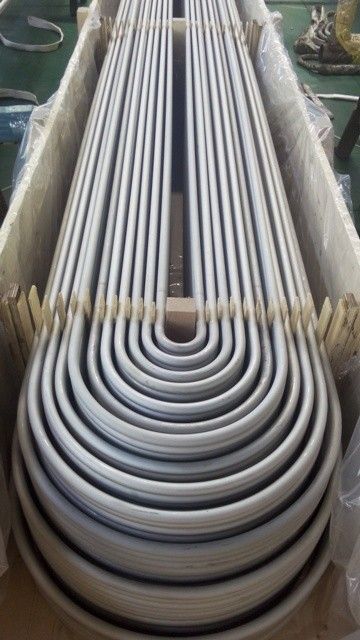

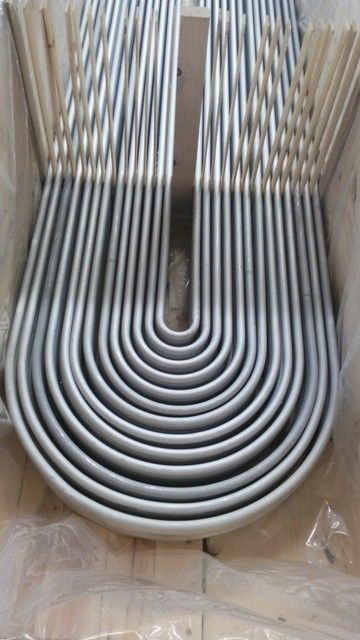

ASME SA213无缝合金碳钢锅炉换热器U型管

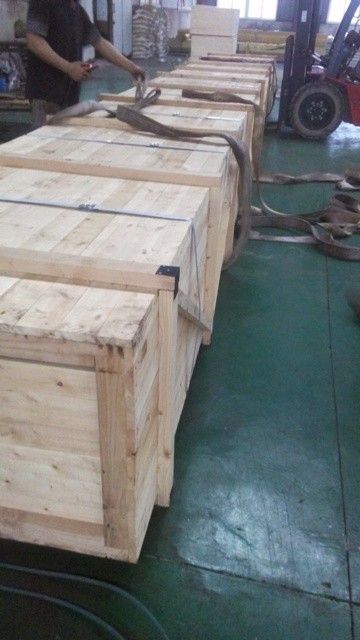

用坚固的木结构盒子包装,由集装箱装载和运输。


使用

u型弯管广泛应用于换热器系统中。

基于无缝不锈钢u型管的换热设备在具有重要战略意义的关键领域——核能和石油化工机械制造中是必不可少的。

U型弯管换热器主要应用于石油和天然气厂,化工和石化厂,炼油厂,发电厂,可再生能源厂。
  • 目标介质:10%钠
  • 氢氧化+ 5%次氯酸钠
  • 壳体直径:ø 800
  • 工作压力:1.5 mpa
  • 工作温度:40ºC-90ºC
  • 换热面积:100M2
  • 材料:Gr1一起\ Gr2

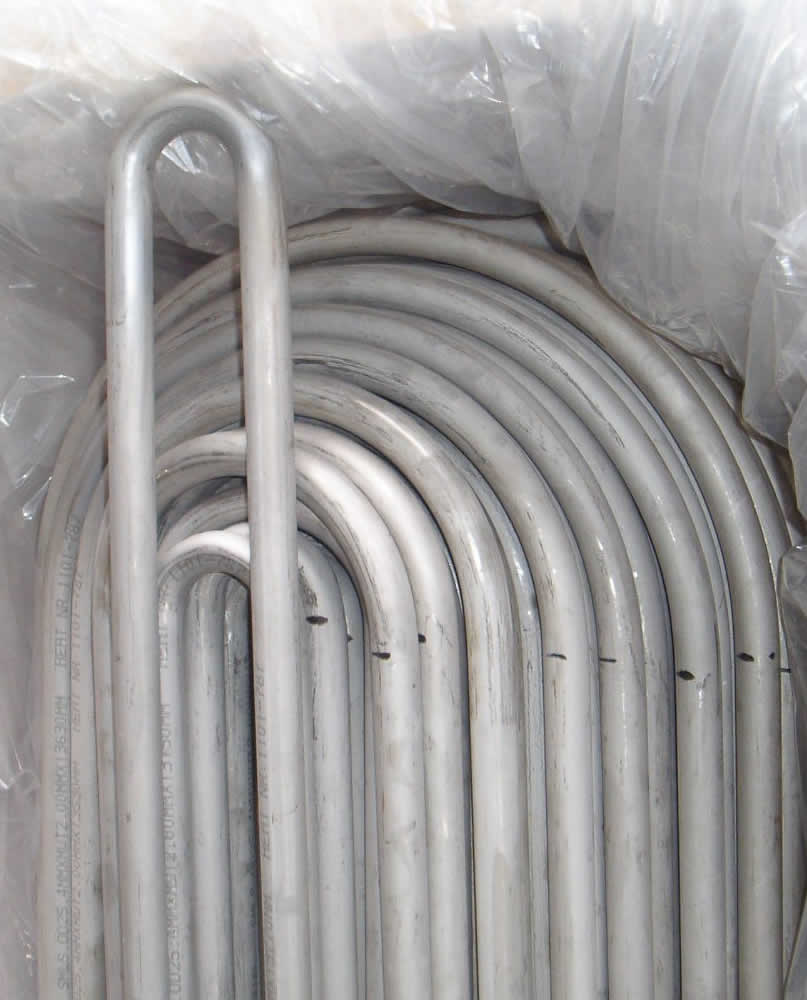

不锈钢U型弯管

我们的U型弯管弯曲生产线,安装于2007年。弯曲后进行溶液退火,以降低残余应力,然后进行水压试验和染料渗透试验。

不锈钢U型弯管广泛应用于换热器系统中。以不锈钢u型管为基础的换热设备在核化工、石油化工机械制造等具有重要战略意义的关键领域中是必不可少的。

成品U型弯管应无水垢,弯曲后无划痕

尺寸公差U弯管acc。符合TEMA r.c.b和ASTM A566、ASTM A688

3.1 U弯部分管径

在R = 2 × D或更大的u型管的弯曲部分,管的主径和小径在弯曲前不得偏离公称直径超过10%。

如果小于2 × D,公差可以更大,前提是Entropie在订单前同意。

3.2 U弯段壁厚

u型弯段管壁厚不得小于由式确定的值:

地点:

3.3管腿长度

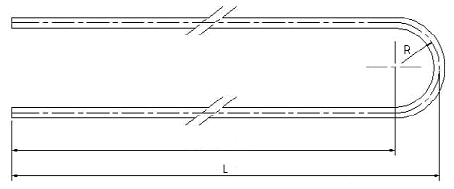

就u型管而言,管腿的长度(由弯管与管腿的切线点至管腿末端)不得少于规定的长度,但可超过以下规定的数值:

腿的长度(毫米)

高达及包括6000毫米:-0 / +3.2毫米

超过6000毫米到9000(包括):-0 / +4.0毫米

超过9000 -0 / + 4.8 mm

3.4腿长差异

不锈钢管U型弯管| U型弯换热器管U型管腿的长度差异不应大于1 / 8英寸。= 3.2 mm除非另有说明。

3.5管端:呈方形

任何管的末端与正方形的距离不得超过:

0.25 mm用于5/8”(15.9 mm)以下的管
高于5/8英寸(15.9 mm)的管为0.40 mm

3.6腿间距

弯曲到腿的切线点之间测量的腿间距不应与值(2r−规定的管外径)相差超过1⁄16英寸[1.5毫米],其中R为中心线弯曲半径。

3.7弯曲部分曲率

u型管的弯曲部分应在曲率上基本均匀,不得超过6 1 / 16英寸。公称中心线半径[1.5 mm]。

3.8弯道平面偏离

弯曲平面的允许偏差(图1)不得超过1⁄16英寸。(1.5毫米)

从切点开始测量的。

特殊等级换热管的尺寸可能与以上不同,请与我们联系。

管壳式设计的优点不容忽视。每个单元都配有:

材料- U型弯管

U型弯的生产、控制和测量完全符合相关标准。

材料 年级
碳钢 Sa 179 / a 179
碳钢 Sa 210 / a 210
碳钢 Sa 334 / a 334
不锈钢 Sa 213 / a 213
双相不锈钢 Sa 789 / a 789
铜及铜合金 Sb / b
钛及钛合金 Sb / b

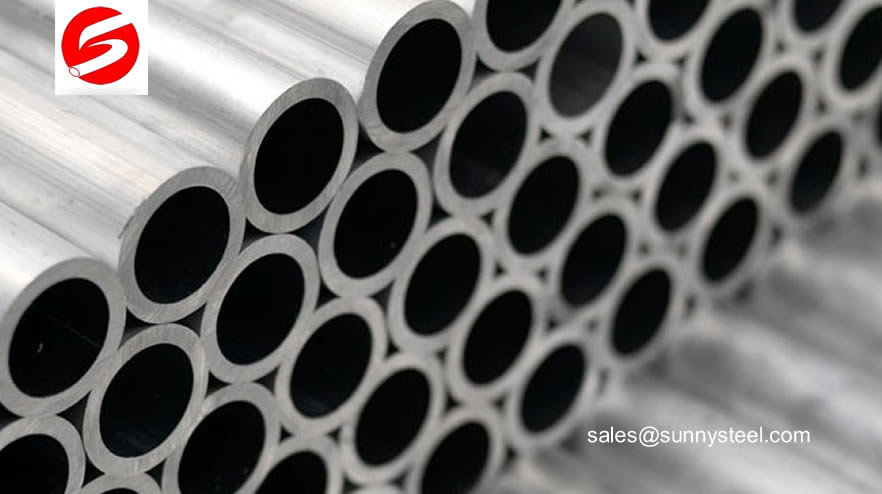

ASTM A556M-88/ASME SA556无缝冷拔钢制热水器管1

(astm a 556] m -88/ asme 556 / astma556m-88 / asme556)

u形管换热器
u形管换热器

ASTM A556是参考标准的简要总结。它只提供信息,不是标准的正式组成部分;在使用和应用时,必须参考标准本身的全文。ASTM不对本摘要内容的准确、完整或最新做出任何明示或暗示的保证或任何声明。

给水加热器管
标准:ASME SA556化学原料
年级 C % 如果% Mn % P % S %
B2 0.27马克思 0.10分钟 0.29 - -0.93 0.030马克思 0.030马克思
C2 0.30马克思 0.10分钟 0.29 - -1.06 0.030马克思 0.030马克思


机械性能

年级 抗拉强度MPA 屈服强度MPA HRB硬度
B2 410分钟 260分钟 79分钟
C2 480分钟 280分钟 89分钟

我们的每一个U型弯管的范围是严格的质量检查,我们的团队有才华的专业人员在生产的每一个阶段,为客户提供无缺陷的最佳质量的产品。这些U型弯管可以根据客户的要求定制不同的直径。

u型弯管制造公差

基于无缝不锈钢u型管的换热设备在具有重要战略意义的关键领域——核能和石油化工机械制造中是必不可少的。

特点:
  • U形弯曲是通过冷加工工艺完成的。
  • “U”形弯曲按客户图纸要求的半径进行。
  • 弯曲部分和六英寸腿通过电阻加热来减轻应力。
  • 惰性气体(氩气)以所需的流速通过它,以避免在ID中氧化。
  • 半径检查其外径和壁薄与推荐的规格。
  • 在三个不同的位置检测了材料的物理性能和微观结构。
  • 用染料渗透试验对波纹和裂纹进行目视检查。
  • 然后在推荐压力下对每个管道进行水压测试,以检查是否有泄漏。
  • 用棉球试验检查管的内径清洁度。
  • 然后进行腌制、干燥、标记和包装。
条件(时) Tolercance
公称弯曲半径≤2 ×公称外径 小于或等于12%
椭圆度 2 ×公称外径<公称弯曲半径≤4 ×公称外径 小于或等于10%
公称弯曲半径> 4 ×公称外径 小于或等于5%
公称弯曲半径≤2 ×公称外径 0.75 x标称壁
至少要壁厚 2 ×公称外径<公称弯曲半径≤4 ×公称外径 0.8 x公称墙
公称弯曲半径> 4 ×公称外径 0.9 x公称壁
公称弯曲半径≤8”(200mm) + / -3/64”(1毫米)
弯曲半径 8”(200mm) <公称弯曲半径≤16”(400mm) + / -1/16”(1毫米)
公称弯曲半径>16”(400mm) + / -5/64”(1毫米)
Disrance腿之间 马克斯1/16英寸(1.5毫米)
弯曲区壁变薄 最大17%
腿两端长度的差异 腿长≤16' (4.88m) + 1/8”(3毫米)
腿长> 16'(4.88米) + 3/16”(5毫米)
偏离弯曲平面 ≤3/16英寸(1.5毫米)
在弯管压扁 ≤10%公称直径
直腿的长度 ≤5米 + 1/8”(3毫米)
> 5米 + 3/16(5毫米)
总管长包括半径 ≤6米 + 3/16(5毫米)
> 6米 + 5/16”(8毫米)

建立U型弯管公差通常要求的标准:

  • ASTM A556/556M
  • Astm b395 / b395m
  • ASTM A688/688M
  • ASTM A803/803M
  • DIN 28179

配件规范、标准和标识

有不同种类的管件由各种材料制成,有各种形状和尺寸。
