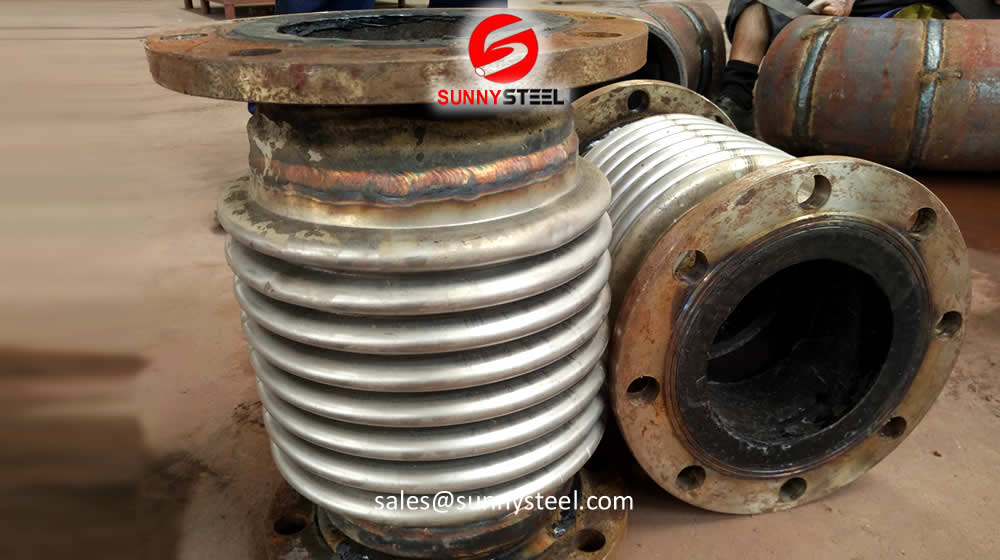

伸缩缝

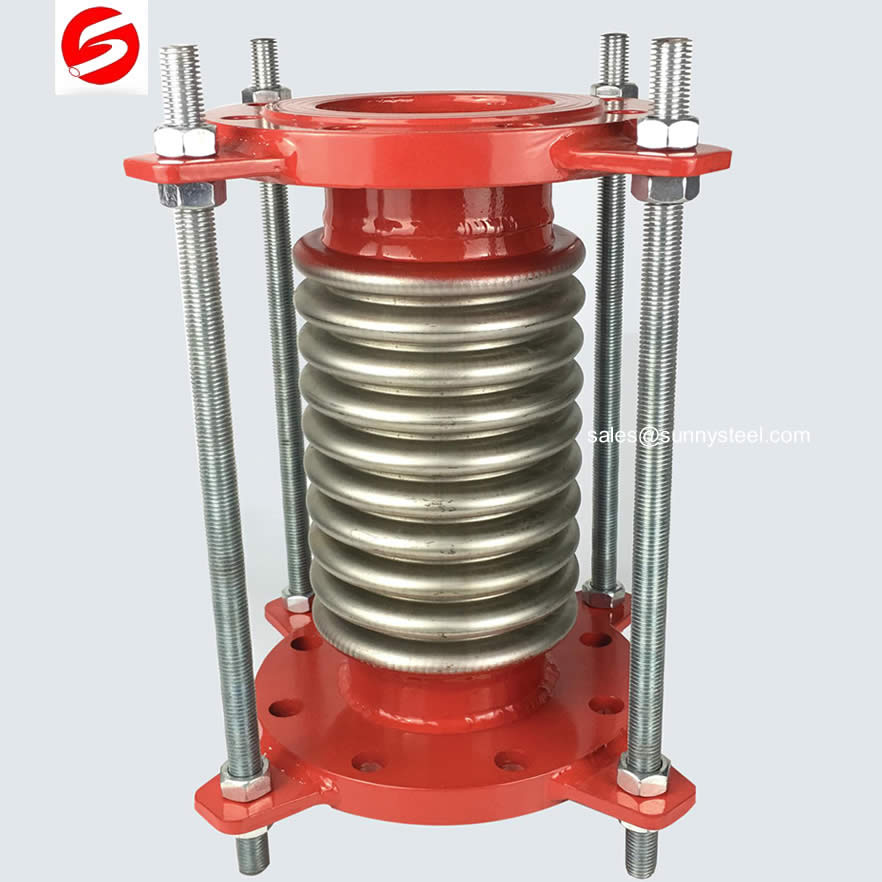

膨胀节是一种包含波纹管膜的装置,设计用于吸收尺寸变化,如管道、风管或容器的热膨胀或收缩。

管道伸缩缝施工

管道膨胀接头也被称为补偿器,因为它们“补偿”热运动。

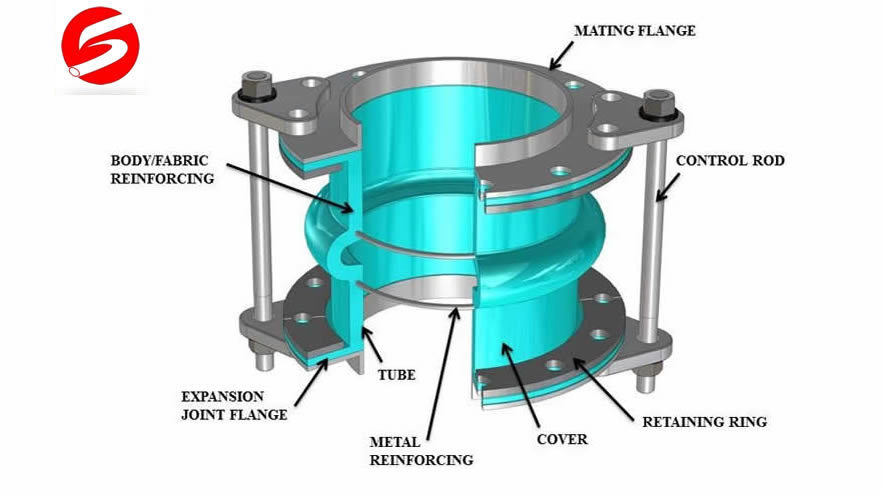

管道伸缩缝施工
伸缩接头配件
  1. 波纹管
  2. 角法兰
  3. 焊接结束
  4. 衬套(挡板)
  5. 封面
  6. 微粒
  7. 障碍/绝缘
  8. 衬垫密封
  9. 清洗

伸缩接头配件

什么行业用伸缩节啊

伸缩节应用于各种不同的部门和各种不同的工业环境中。基本上,凡是需要控制管道运动的地方都需要伸缩节。

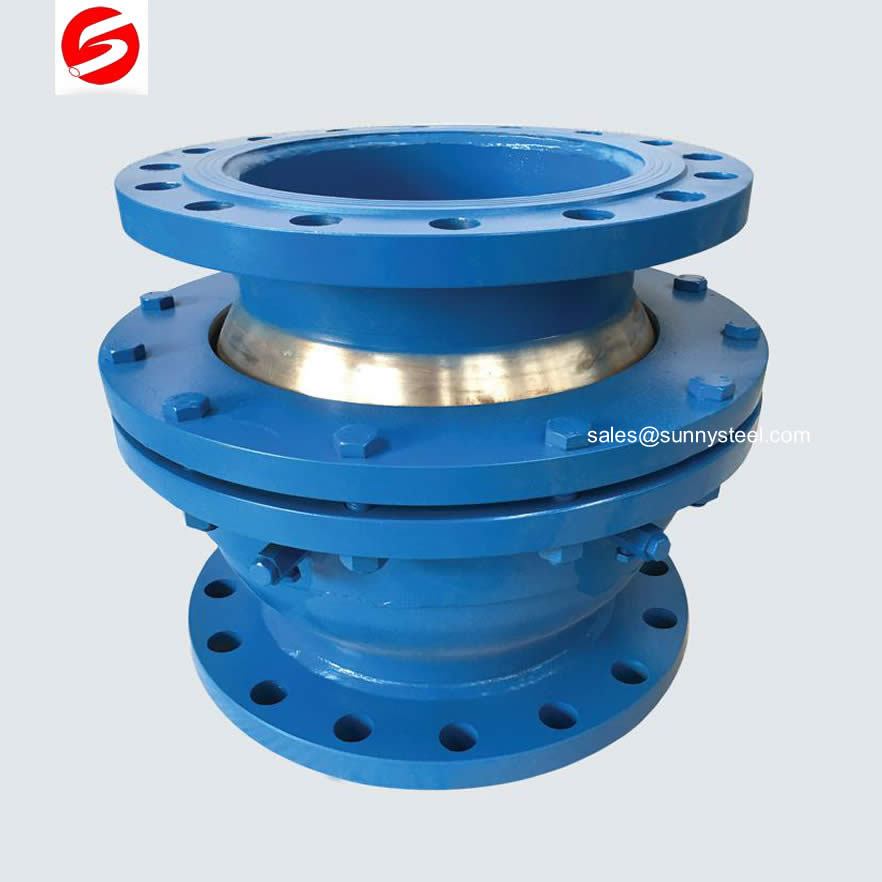

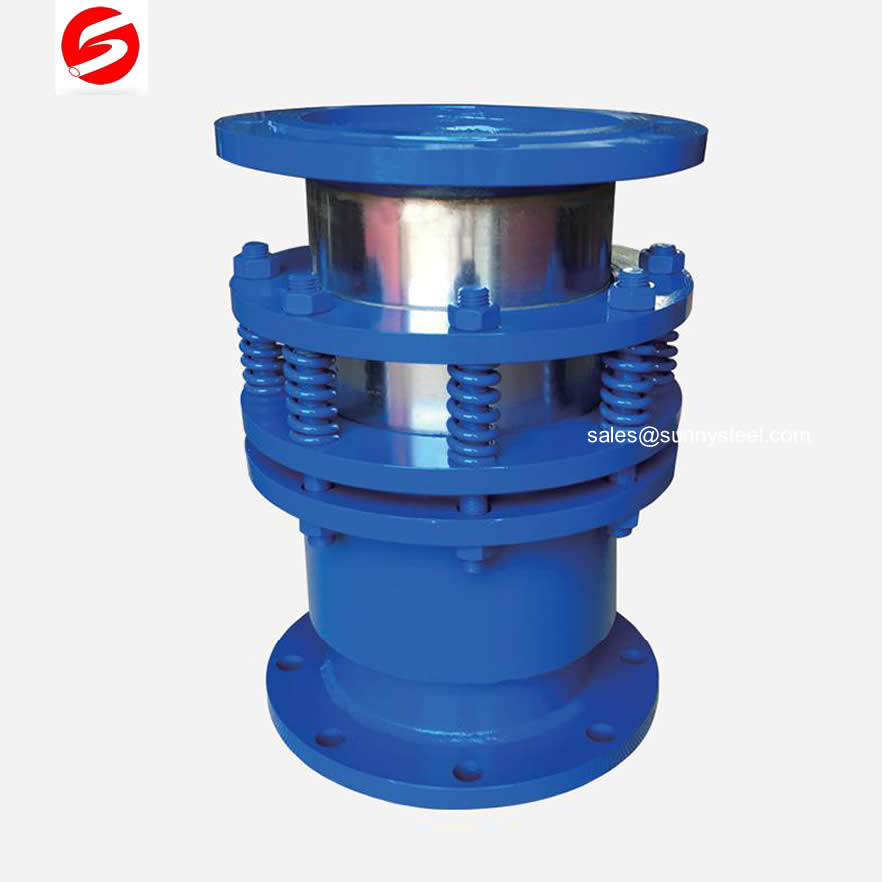

补偿器选用技巧

补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

补偿器安装试压

波纹膨胀节与管道支座的安装方法详见下图,在安装过程中必须一致遵守。

补偿器疲劳测试

疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出,波纹管的平面稳定性、周向稳定性及耐腐蚀性能均与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致波纹管稳定性及耐蚀性能下降。根据试验和使用经验,用于供热工程的波纹管疲劳寿命应不小于1000次。

厚壁管膨胀接头

厚壁膨胀接头常用于热交换器、加热炉和高炉管道工程中。

厚壁管膨胀接头

厚壁管膨胀接头

对于在低压下运行的大直径管道系统来说,这可能是一种具有成本效益的选择。金属可以选择以满足不同的温度条件。当使用厚壁管膨胀接头时,轴向力、角向力和侧向力的分布将有所不同。我们可以为您的设计工程师提供潜在的力和运动,以适当设计支撑系统的结构构件。这些关节有很长的寿命,这证明了最初的投资是合理的。

厚壁膨胀节主要用于热交换器和大直径管道系统,在这些系统中薄壁膨胀节是不够的。波纹管通常由A516 70级材料制成,厚度从3/16”到1”不等。其它材料可满足不同的温度要求。

厚壁膨胀接头通常不提供任何端连接,因为由相对较不熟练的焊工更容易将端接头焊接到它们。厚壁波纹管在安装和系统启动过程中不太容易损坏,但由于波纹管具有较高的卷积曲线,因此具有较高的弹簧力。这些厚壁波纹管元件的厚度根据尺寸的不同从1毫米到3毫米不等,卷积的高度从50毫米到100毫米不等。

厚壁膨胀缝(波纹管),有一个非常多样化的方法,这是在下面的文章之一解释。支持的计算方法如下:

  • 油缸的计算
  • 轴向差动热膨胀
  • 轴向刚度
  • 半径的要求
  • 油缸的计算
  • 循环寿命
  • 最小厚度根据材料和服务
万向节伸缩节

万向拉杆膨胀节由两个带中心管和拉杆的波纹管组成,以承受内部压力产生的反作用力。万向拉杆伸缩节允许在所有平面上进行大的横向运动,这种运动可以通过增加中心管的长度来增加。

带法兰的万向紧固伸缩节

带法兰的万向紧固伸缩节

万向扎结膨胀缝比单一扎结膨胀缝能承受更大的轴向、横向和角度运动。如果万向拉杆伸缩缝的设计只有两根拉杆,平均间距@ 180度,那么伸缩缝将同时进行横向和角度运动。如果使用两个以上的拉杆,那么这种伸缩缝将只采取横向运动。根据设计要求也可使用圆顶垫圈。

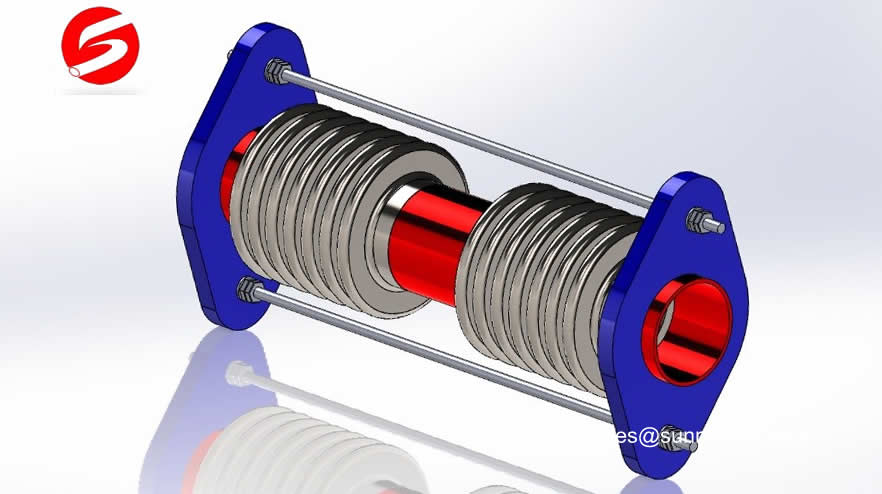

带管端的万向扎紧膨胀接头

带管端的万向扎紧膨胀接头

关键词:万向节,万向节,带法兰的万向节,带管端的万向节

配件规范、标准和标识

有不同种类的管件由各种材料制成,有各种形状和尺寸。
