ASTM A234 WPB标准规范

ASTM A234是用于中等和高温服务的碳钢和合金钢材料的钢管配件的标准规范。

锻造是ASTM A234 WPB管件的制造工艺。

  • W =可焊/锻制
  • P =与合金材料的P数有关
  • B =材料的最低成品率

ASTM A234范围

1.1本规范涵盖ASME B16.9、B16.11、MSS-SP-79、MSS-SP-83和MSS-SP-95最新修订的无缝和焊接结构的锻碳钢和合金钢配件。这些配件适用于压力管道和压力容器制造,适用于中等和高温环境。与ASME和MSS标准不同的配件应按照a960 / a960m规范的补充要求S58提供。

1.2如果需要进行更严格的检查,则对配件提供可选的补充要求。如果需要,可以在订单中指定一项或多项补充要求。

1.3本规范不包括铸造焊接配件或由铸件加工而成的配件。铸钢焊接配件符合a216 / a216m和a217 / a217m规范。

1.4本规范以英寸磅单位和国际单位制单位表示。但是,除非订单规定了适用的“M”规格名称(SI单位),材料应提供英寸磅单位。

1.5以英寸磅单位或国际单位制单位表示的值应被单独视为标准。在文本中,SI单位显示在括号中。每个系统中所述的值并不完全相等;因此,每个系统必须独立于其他系统使用。结合两个系统的值可能导致不符合规范。


36 " x 26 " STD SMLS/WLD BW偏心减速器
Astm a234 wp22或wp22w cl。1

一般的注意:除非另有说明,所有值都是最大值。

ASTM A234的化学成分(%)

年级 C P 年代 如果 Cr V
0.3 0.29 - -1.06 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
女警官 0.35 0.29 - -1.06 0.05 0.058 0.1分钟 0.4 0.15 0.4 0.4 0.08 0.02
WP11 CL1 0.05 - -0.15 0.30 - -0.60 0.03 0.03 0.50 - -1.00 1.00 - -1.50 0.44 - -0.65 - - - -
WP11 CL2/3 0.05 - -0.20 0.30 - -0.80 0.04 0.04 0.50 - -1.00 1.00 - -1.50 0.44 - -0.65 - - - -

注:

ASTM A234力学性能

抗拉要求 女警官,WP11CL2 WP11CL1  WP11CL3
抗拉强度,min, ksi[MPa] 60 - 85 70 - 95 60 - 85  75-100
(0.2%偏移或0.5%扩展-负载不足) (415 - 585) (485 - 655) (415 - 585)  [520-690]
屈服强度,min, ksi[MPa] 32 40 30. 45
[240] [275] [205] [310]

当壁厚介于上述两个值之间时,最小延伸值由以下公式确定:

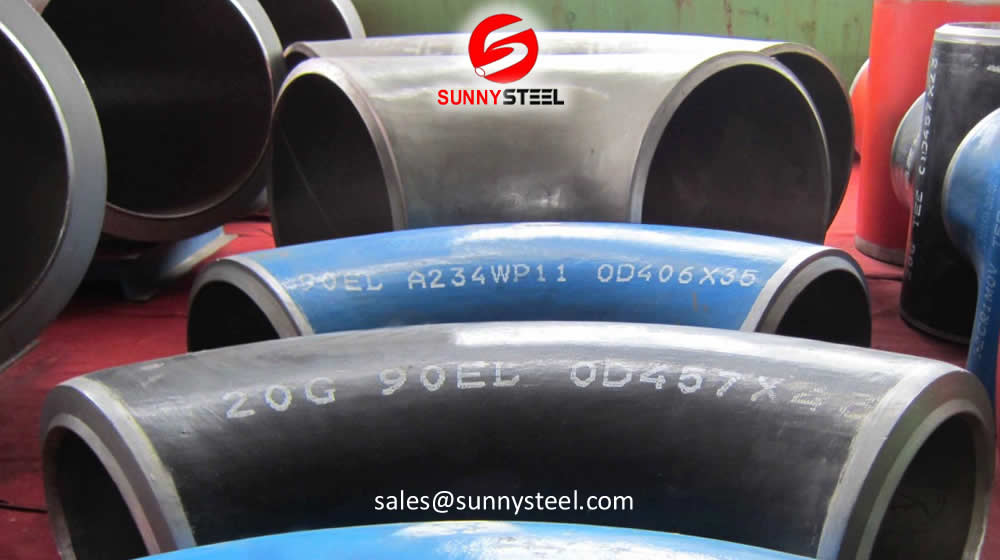

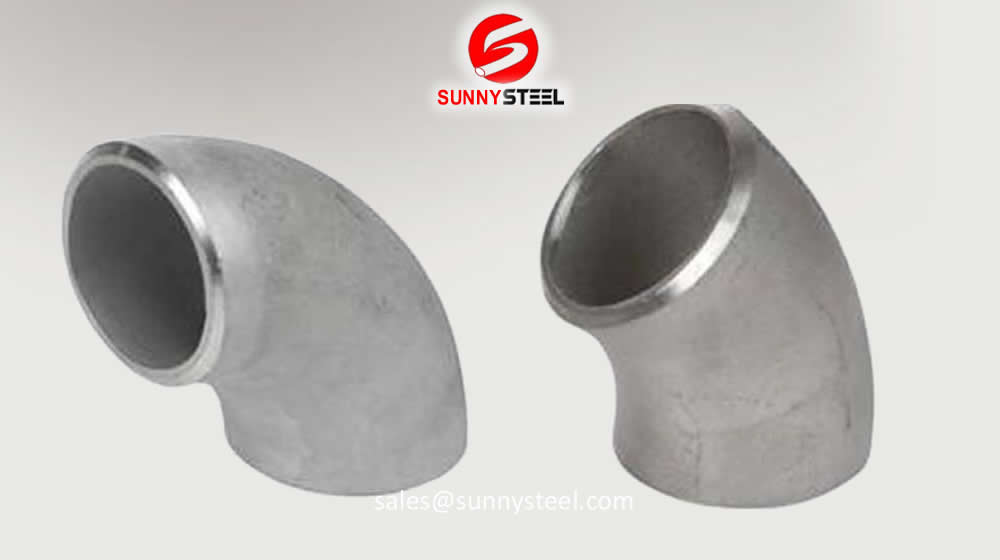

钢弯头用于安装在两段管道或允许改变方向的管道之间,通常这些碳钢弯头由连接端来区分,这些连接端可加工成对焊、螺纹或套接,因此碳钢弯头由对焊弯头、螺纹弯头、套接弯头等系列组成。材料的选择根据应用用途,如高温使用,卫生配件,常规工业使用等。

无缝90度弯头,法兰L.R.E a234wpb
无缝90度弯头,法兰L.R.E a234wpb

ASTM A234 WPB管件的制造工艺是什么?

WPB不是任何过程的速记员。它只是由ASTM开发的一个标识符。所述管件的制造方法与本规格的配套管件相同。

在非常大的尺寸,配件可能是件制造和焊接在一起的情况下,许多大型配件。

用于制造的术语被称为“锻造”,这意味着它是加工的,而不是铸造或锻造的。

至于W代表可焊的,我不确定这是正确的,因为有很多很多的管件是可焊的,但标有W以外的名称,请注意下面的参考。

最新的标准是:

本标准涵盖按ASME B16.9和B16.28尺寸规格制造的无缝和焊接结构的锻碳钢配件。这些配件主要用于压力管道和在中等温度和高温下使用的压力容器制造。

符合ASTM A234标准

ASTM A234规范有许多等级,如WPB、WPC、WP11、WP12、WP22、WP91等。

在这些标准中,WPB是用于中高温管道的最常用材料。W为可焊,P为压力,B为B级,为最小屈服强度。

ASTM A234 WPB钢管管件的原料可能来自钢管,如ASTM A106 Gr. b和c。也可能来自钢板,如ASTM A285 Gr. c, ASTM A516 Gr 70, ASTM A572等。

过程

杀钢,含锻件、棒材、板、薄板和添加了填充金属的无缝或熔焊管状产品。一种通过锤击、压制、穿孔、挤压、镦粗、轧制、弯曲、熔焊、机加工或通过两种或两种以上这些操作的组合进行的锻造或成形操作。

热处理

在高温下成型后,管件在适当条件下冷却到低于临界范围的温度,以防止过快冷却造成有害缺陷,但在任何情况下都不能快于静止空气中的冷却速度。规定的热处理温度为金属(零件)温度。热处理配件应按照规范A960/A960M第7段进行处理。

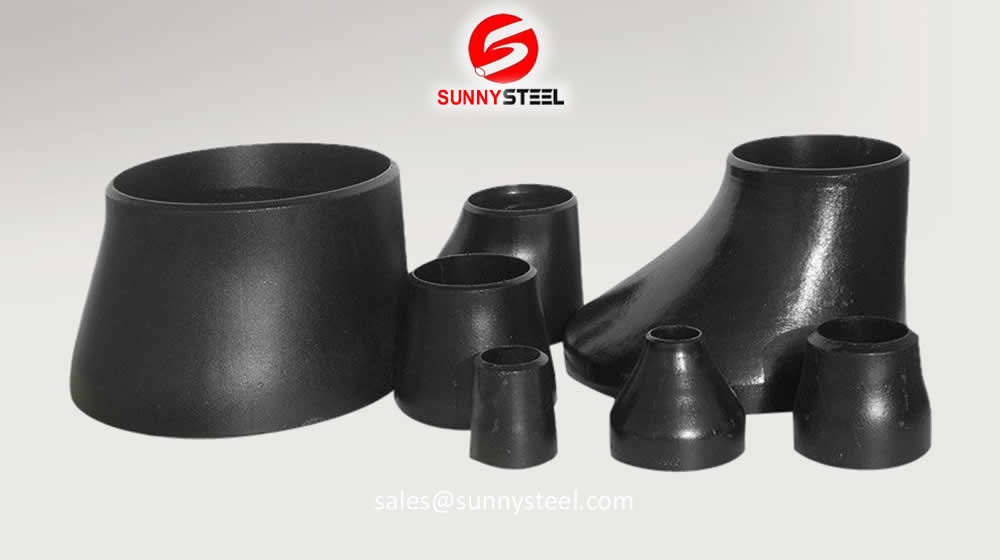

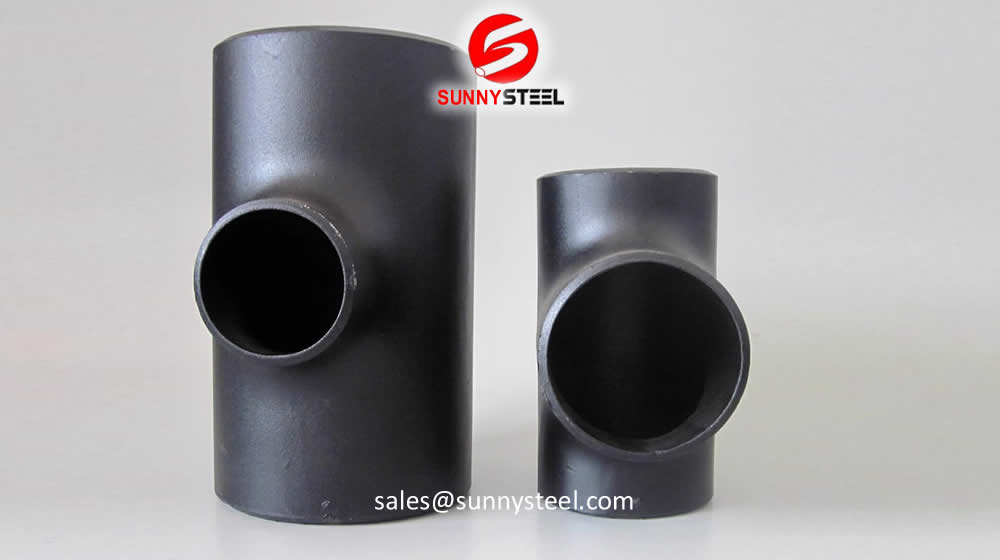

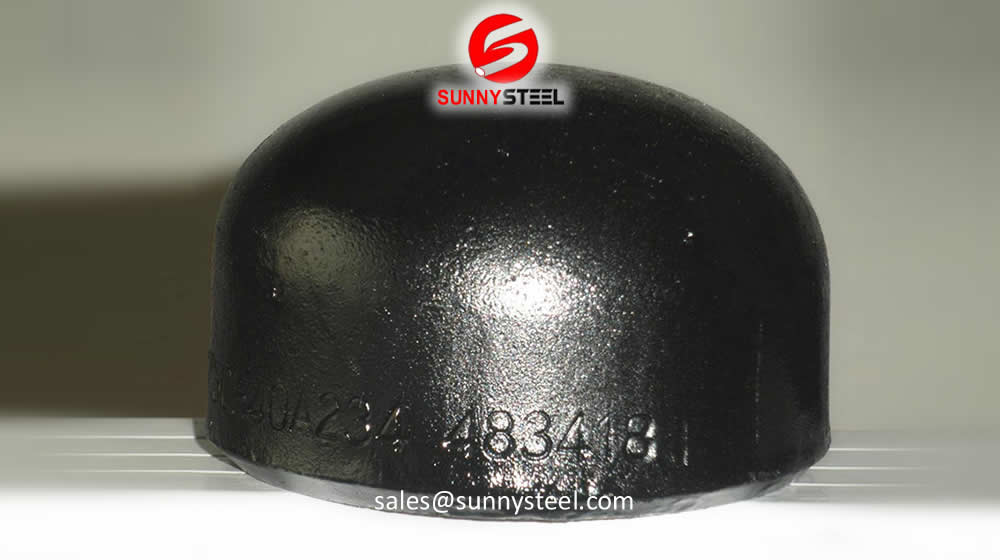

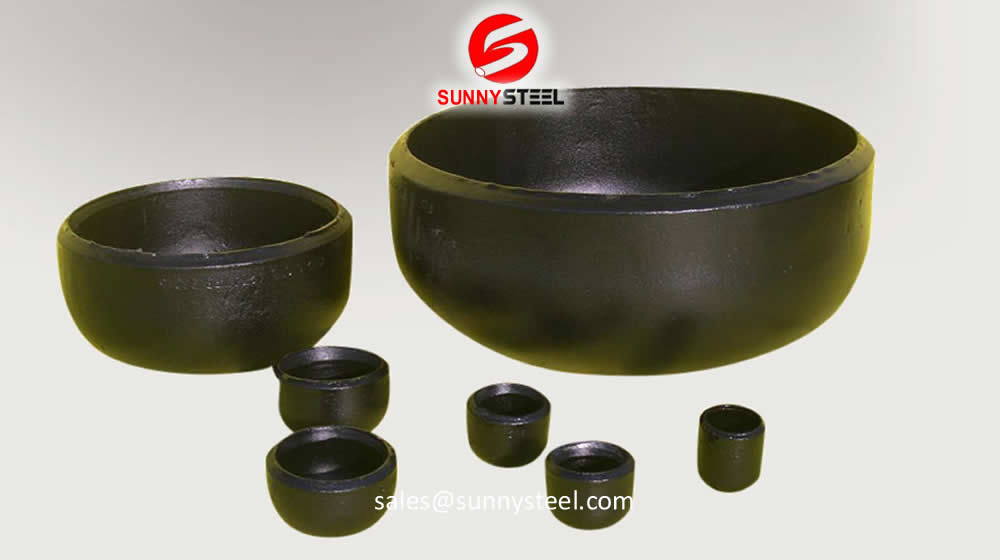

A234 WPB管件的常规配件有弯头、三通、减速器、帽、十字形。

引用的文件

ASTM标准
  • A216/A216M高温用熔焊碳素铸钢件规范
  • A217/A217M铸钢件,马氏体不锈钢和合金,承压件,适用于
高温作业
  • A960/A960M锻钢管道配件通用要求规范
ASME标准
  • B16.11锻钢配件,承插焊接和螺纹
  • ASME锅炉和压力容器规范
  • SectionIX焊接资格
海量存储系统(MSS)中标准
  • MSS-SP-95压模(d)接头和牛塞
