管弯头

管道弯头用于安装在允许改变方向的两段管道或管道之间,通常这些弯头通过连接端来区分。

通用标准

标准 规范
ASTM A234 中高温用锻碳钢和合金钢管道配件标准规范
ASTM A420 低温用锻碳钢和合金钢管道配件标准规范
ASTM A403 锻奥氏体不锈钢管道配件标准规范
ASTM A234

本规范涵盖无缝和焊接结构的锻碳钢和合金钢配件。除非订单中规定了无缝或焊接结构,供应商可选择提供任何一种结构。所有按本标准焊接的建筑配件都提供100%的射线照相。根据ASTM A234,根据不同的化学成分有不同的等级。选择将取决于连接到这些配件的管道材料。

抗拉要求 女警官,WP11CL2 WP11CL1  WP11CL3
抗拉强度,min, ksi[MPa] 60 - 85 70 - 95 60 - 85  75-100
(0.2%偏移或0.5%扩展-负载不足) (415 - 585) (485 - 655) (415 - 585)  [520-690]
屈服强度,min, ksi[MPa] 32 40 30. 45
[240] [275] [205] [310]

以下列出了本规范下可用的一些等级和相应的连接管材料规范:


ASTM A403

本规范涵盖了两个一般类别,WP和CR,无缝和焊接结构的锻奥氏体不锈钢配件。

WP类配件是按照ASME B16.9和ASME B16.28的要求制造的,分为以下三个子类:

  • WP - s用无缝方法从无缝产品中制造出来的。
  • WP - W这些配件包含焊接和所有由配件制造商制作的焊接,包括起始管焊接,如果管道焊接时添加了填充材料,则进行射线照相。然而,如果管道焊接时没有添加填充材料,则不会对起始管焊缝进行射线照相。
  • 这些配件包含焊接和所有的焊接,无论是由配件制造商或由起始材料制造商进行x射线照相。

CR类配件按MSS-SP-43的要求制造,不需要进行无损检测。

根据ASTM A403的要求,根据不同的化学成分有不同的等级。选择将取决于连接到这些配件的管道材料。以下列出了本规范下可用的一些等级和相应的连接管材料规范:


ASTM A420

本规范包括用于低温下的无缝焊接结构的锻碳钢和合金钢配件。根据化学成分的不同,它涵盖了WPL6、WPL9、WPL3和WPL8四个等级。在临时配件WPL6影响测试- 50°C, WPL9在-75°C, WPL3在-100°C和WPL8温度为-195°C。

配件的许用压力额定值可以按照ASME B31.3适用章节中的规则计算,就像对直无缝管一样。

管壁厚度和材料类型应与订购使用的管件一致,管件上的标识代替压力等级标记。

钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
WPL6 0.3 0.15 - -0.3 0.04 0.035 0.6 - -1.35 0.3 0.4 0.12 答:0.02;V: 0.08 415 - 585 240 22
WPL9 0.2 0.03 0.03 0.4 - -1.06 1.6 - -2.24 435 - 610 315 20.
WPL3 0.2 0.13 - -0.37 0.05 0.05 0.31 - -0.64 3.2 - -3.8 450 - 620 240 22
WPL8 0.13 0.13 - -0.37 0.03 0.03 0.9 8.4 - -9.6 690 - 865 515 16

热推弯头是无缝弯头采用一种工艺制造而成的弯头制造机、芯模和加热装置,利用一套机对模具上的坯料在弯头推系统的推动下跑到前面,在受热的推动下在管道中跑孔扩大而成形的过程。

默认情况下,有5个机会,45°、90°和180°弯头,这3个都是“长半径”版本,另外90°和180°弯头都是“短半径”版本。

类型和生产管弯头的范围

我们的管弯头由一系列材料制成,如不锈钢、合金、碳和高性能钢,以及有色材料和塑料。

生产范围 管弯头 弯头
类型 无缝的 无缝的
焊接 焊接
外径 Dn 15 - Dn 1000 Dn 15 - Dn 800
Dn 250 - Dn 1800 Dn 250 - Dn 1800
壁厚 2.0 - 120毫米 2.0 - 120毫米
弯曲半径 1.0 d (sr), 1.5 d (lr) ≥2.0 D
产品的角度 0°-180° 0°-180°

我们的弯头的末端是为您的现场方便而设计的,并能够加工对接,螺纹,或承插焊接。

出口弯头的哪些部分?

定制度弯头可以直接从生产设计中制造,也可以从标准弯头切割。例如,把90度的肘部切成70度。

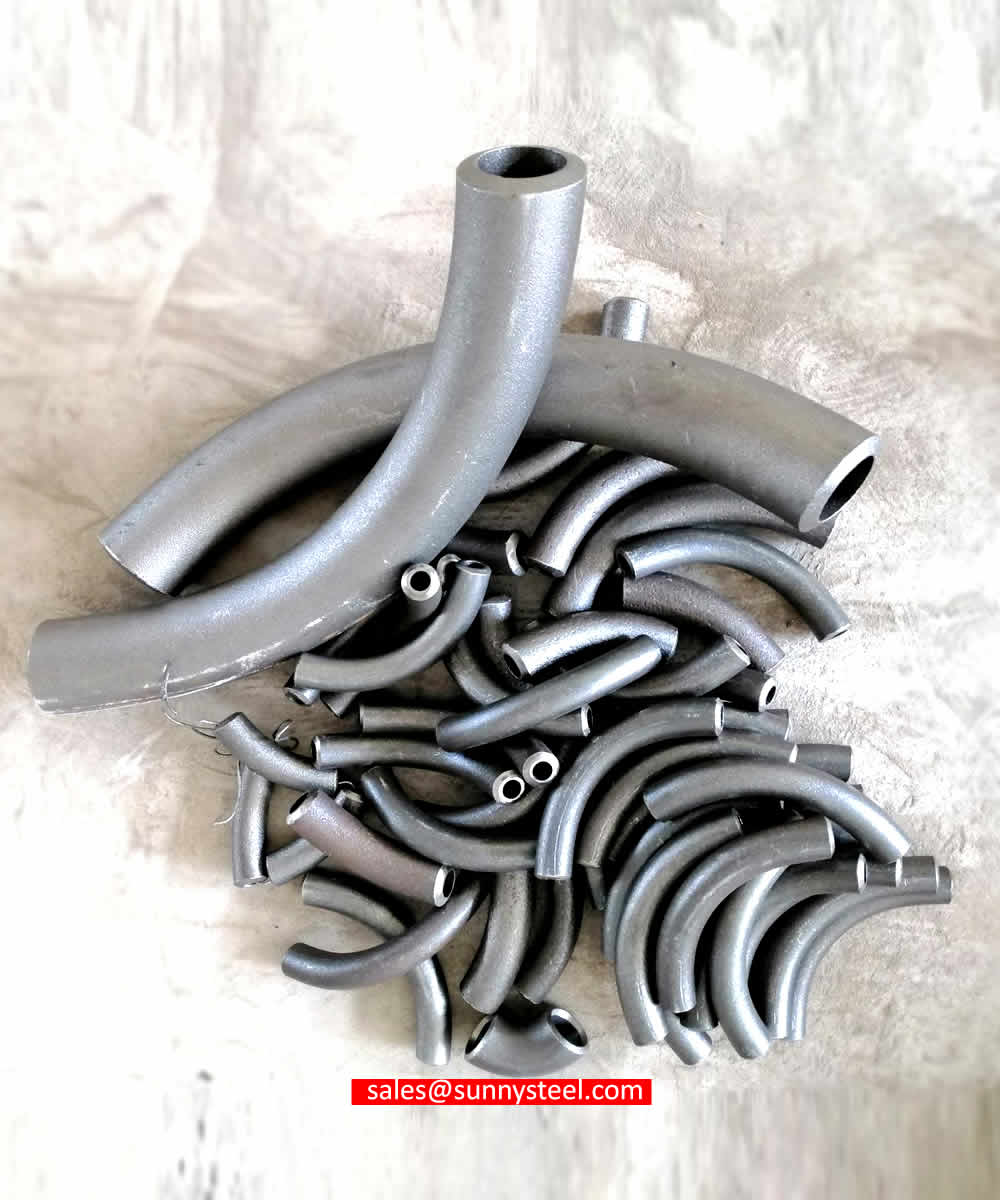

弯肘是阿联酋的

5D弯曲,A 105 BE, SMLS ASME B 16.9尺寸:¾" SCH 80, 45度。

6D弯管,尺寸:½”SCH 160, 45度,a420 WPL6, BE, SMLS

6D弯管,尺寸:2”SCH 160, 45度A 420 WPL6 WPL6, BE, SMLS

6D弯曲,尺寸:¾”SCH 160, 45度,a420 WPL6, BE, SMLS

6D弯曲,尺寸:¾”SCH 160, 90°A 420 WPL6, BE, SMLS

6D弯管,尺寸:½",SCH 160, 90度。a420 WPL 6,是SMLS

6D弯管,尺寸:½”SCH 40, 90度。一个420 WPL 6,是SMLS

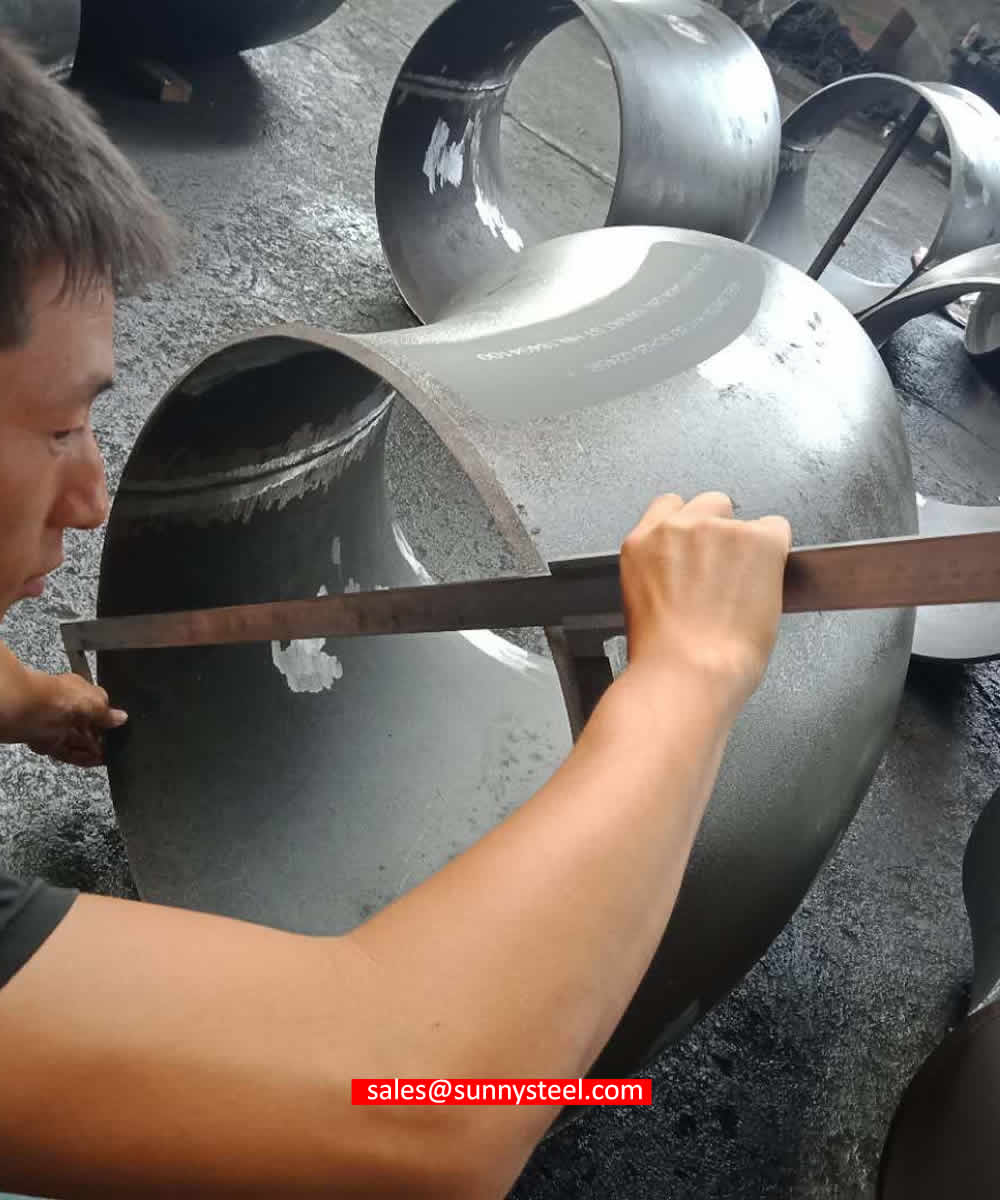

对接焊接弯头进口美国

26 " STD焊接或SMLS bw sr 90度弯头,astm a234 wp22

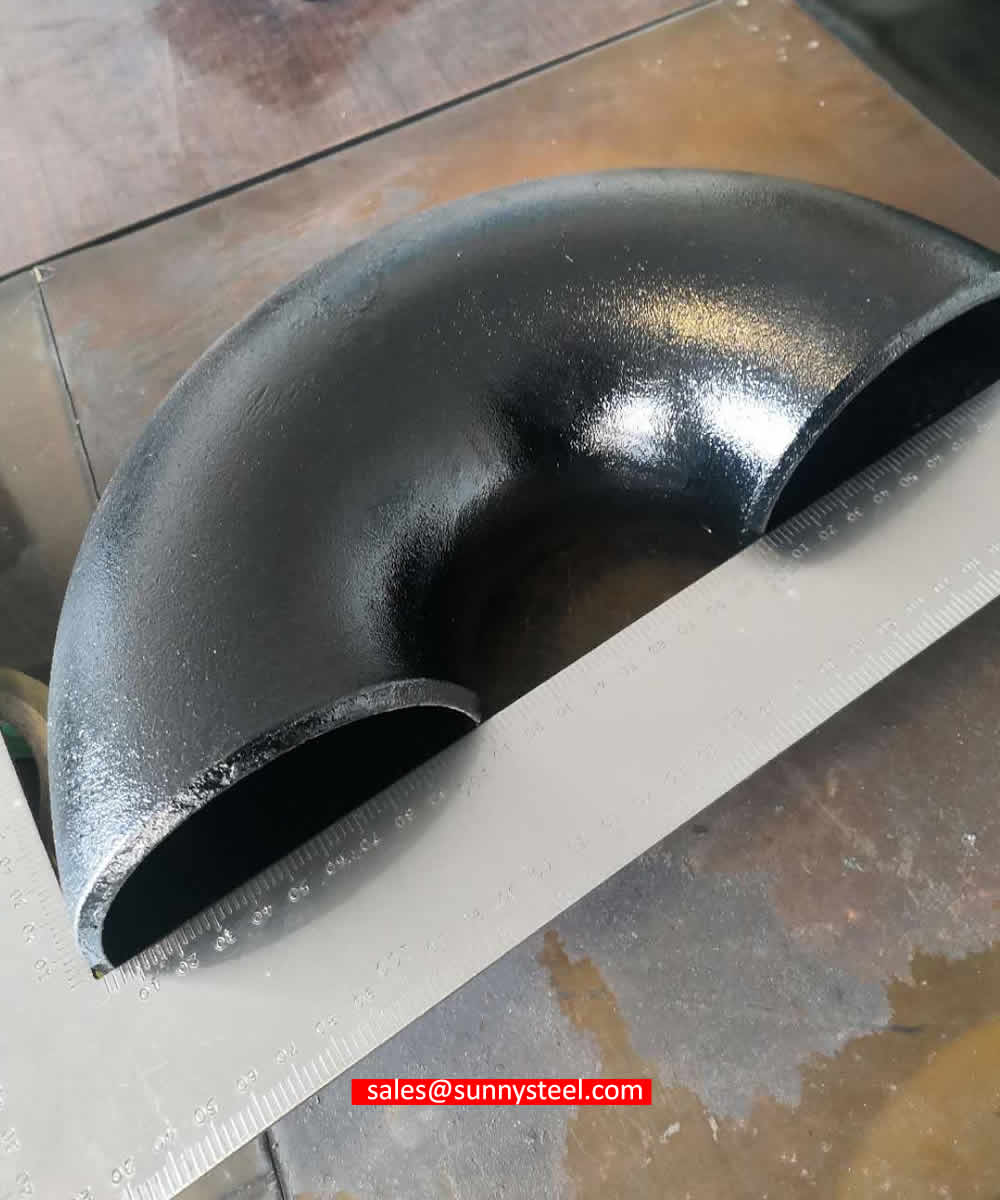

出口意大利的S235弯头

S235 Ø114.3*3.6 2S 180 GR (R=1D)弯头

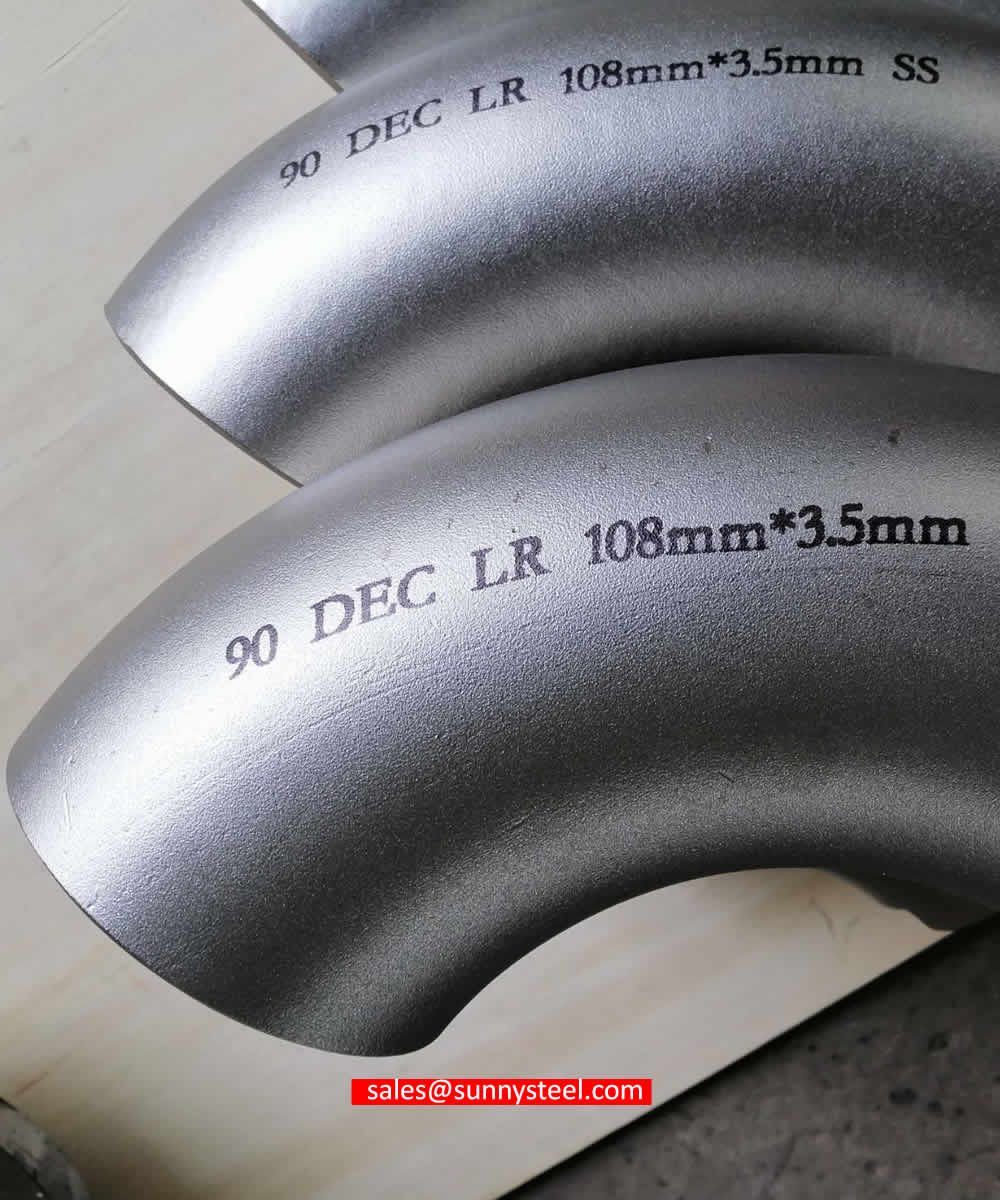

304不锈钢弯头出口印尼

304不锈钢弯头90,dn100;108 x 3.5

3 d肘部出口到意大利

S235 Ø114.3*3.6 2S 180 GR (R=1D)弯头

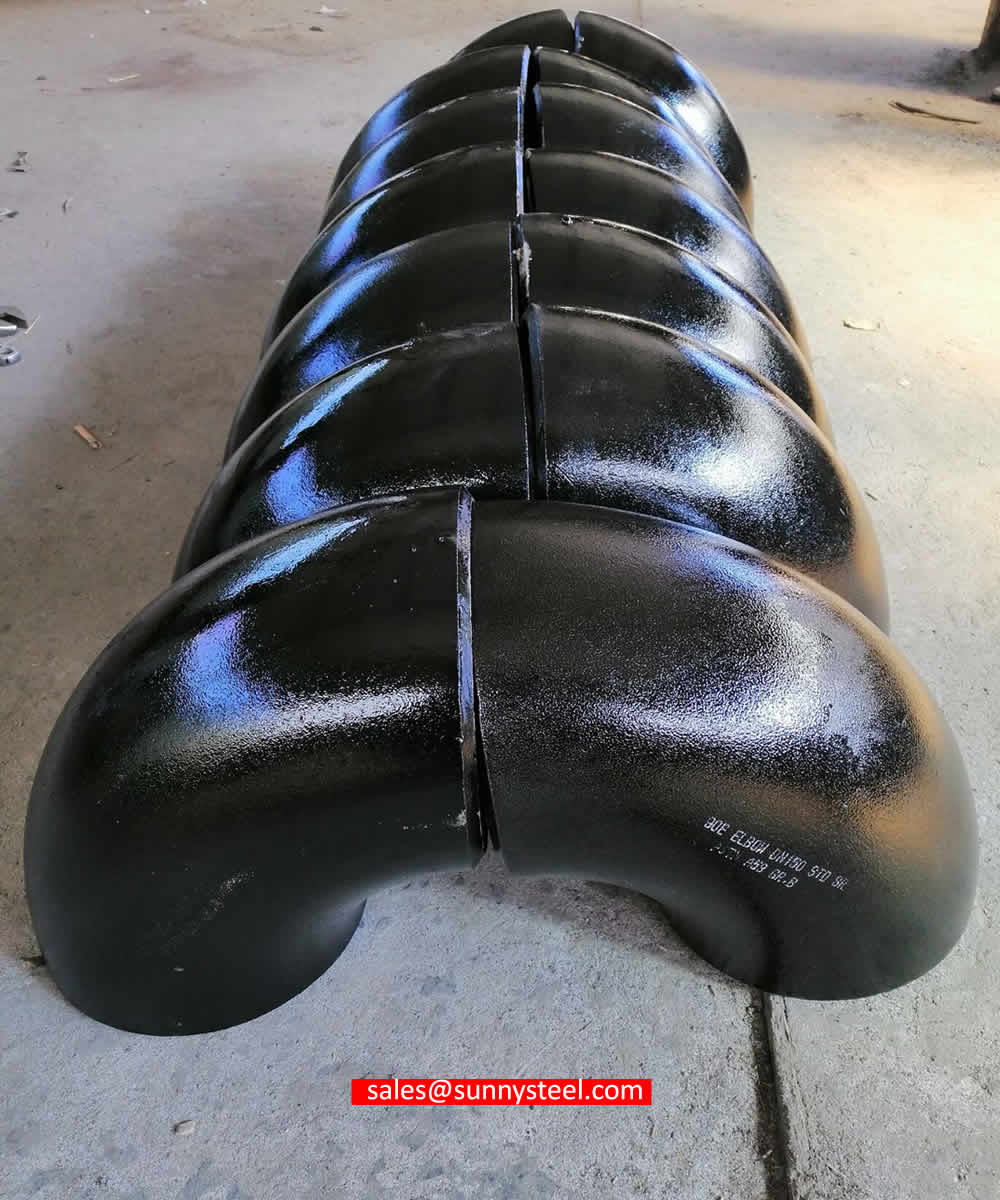

出口智利的碳钢ASTM A53 B级弯头

碳钢ASTM A 53 GRADE B弯头DN 150 STD 90度SR

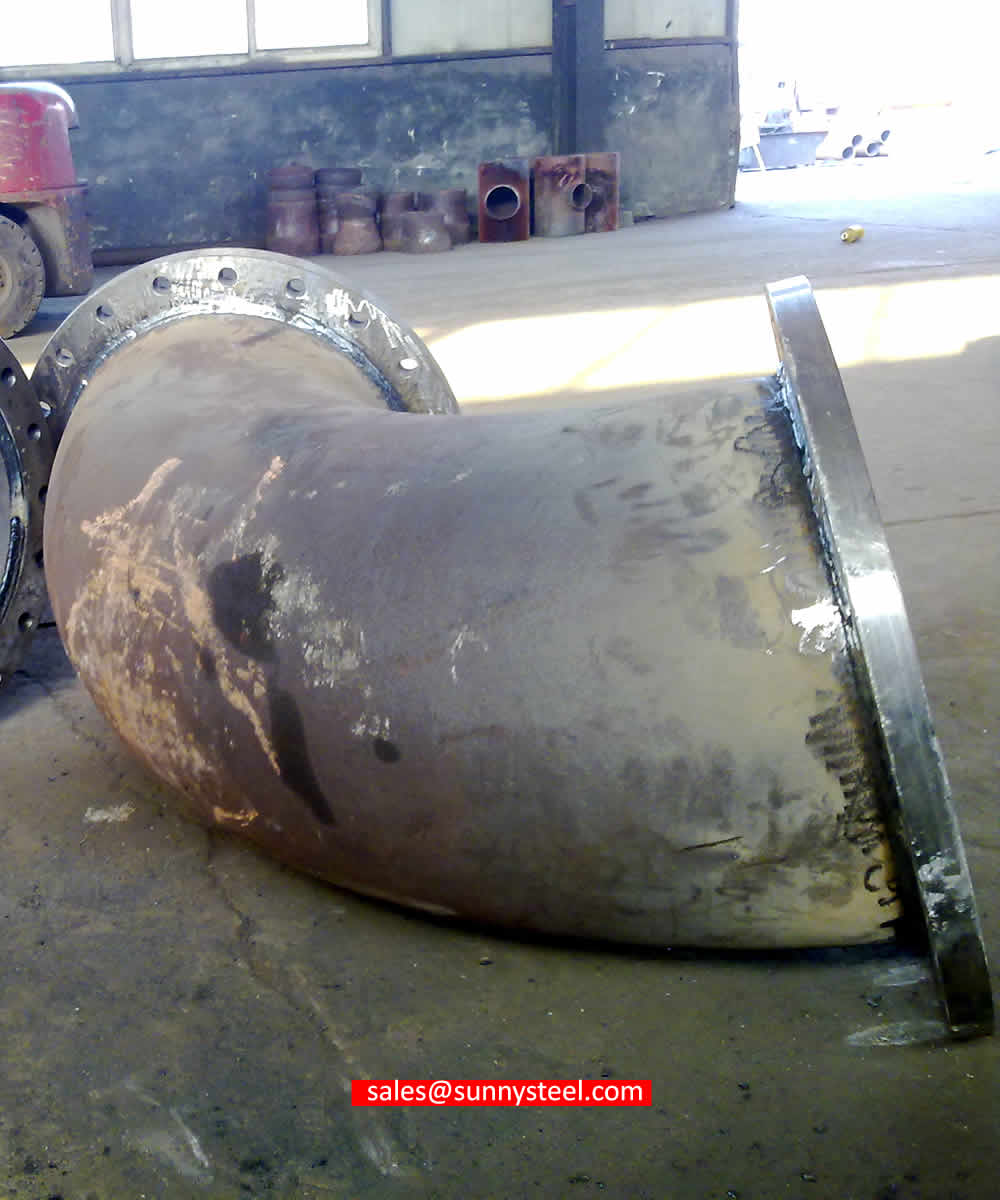

90度无缝弯头出口菲律宾

无缝90度弯头,法兰L.R.E a234wpb

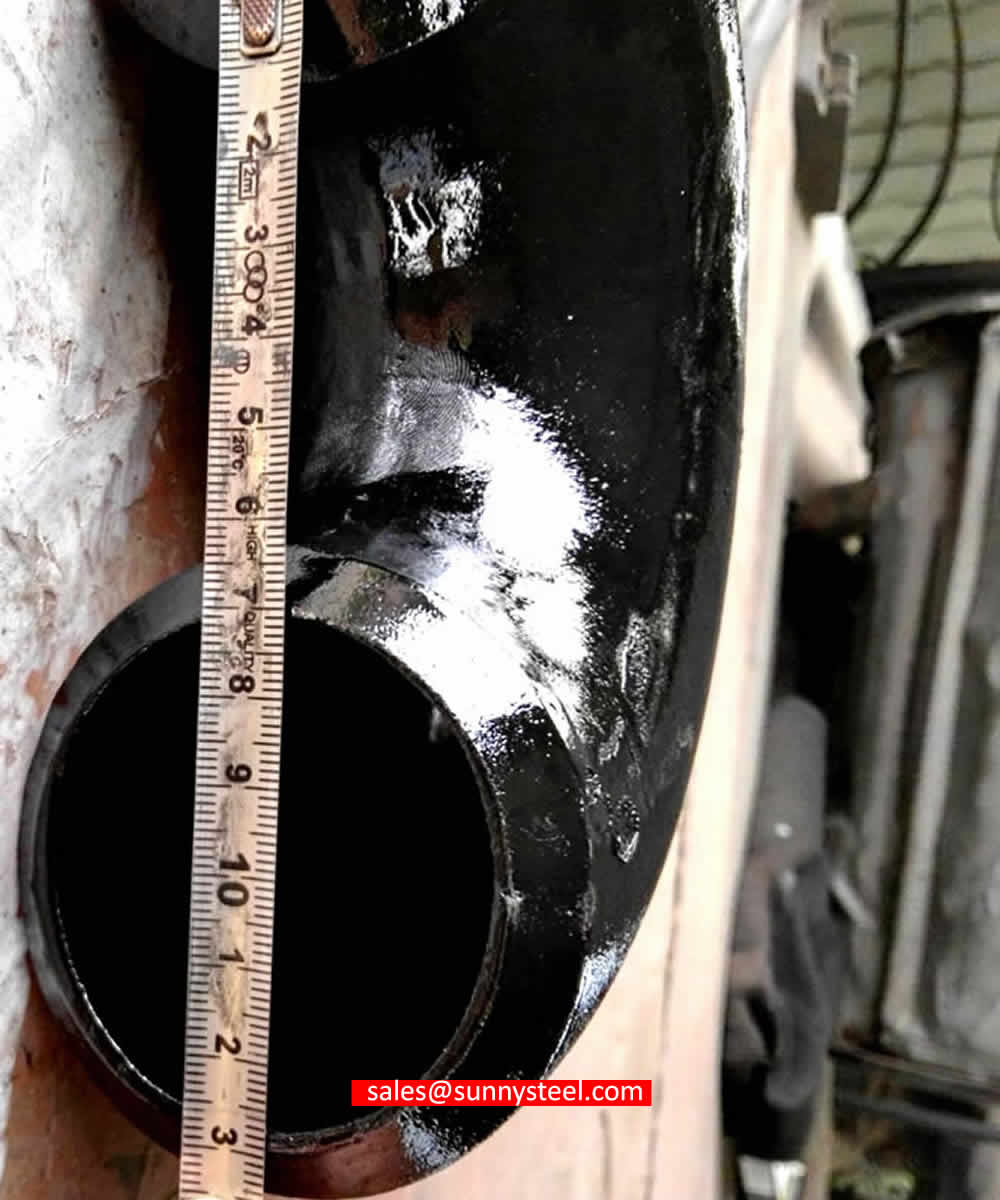

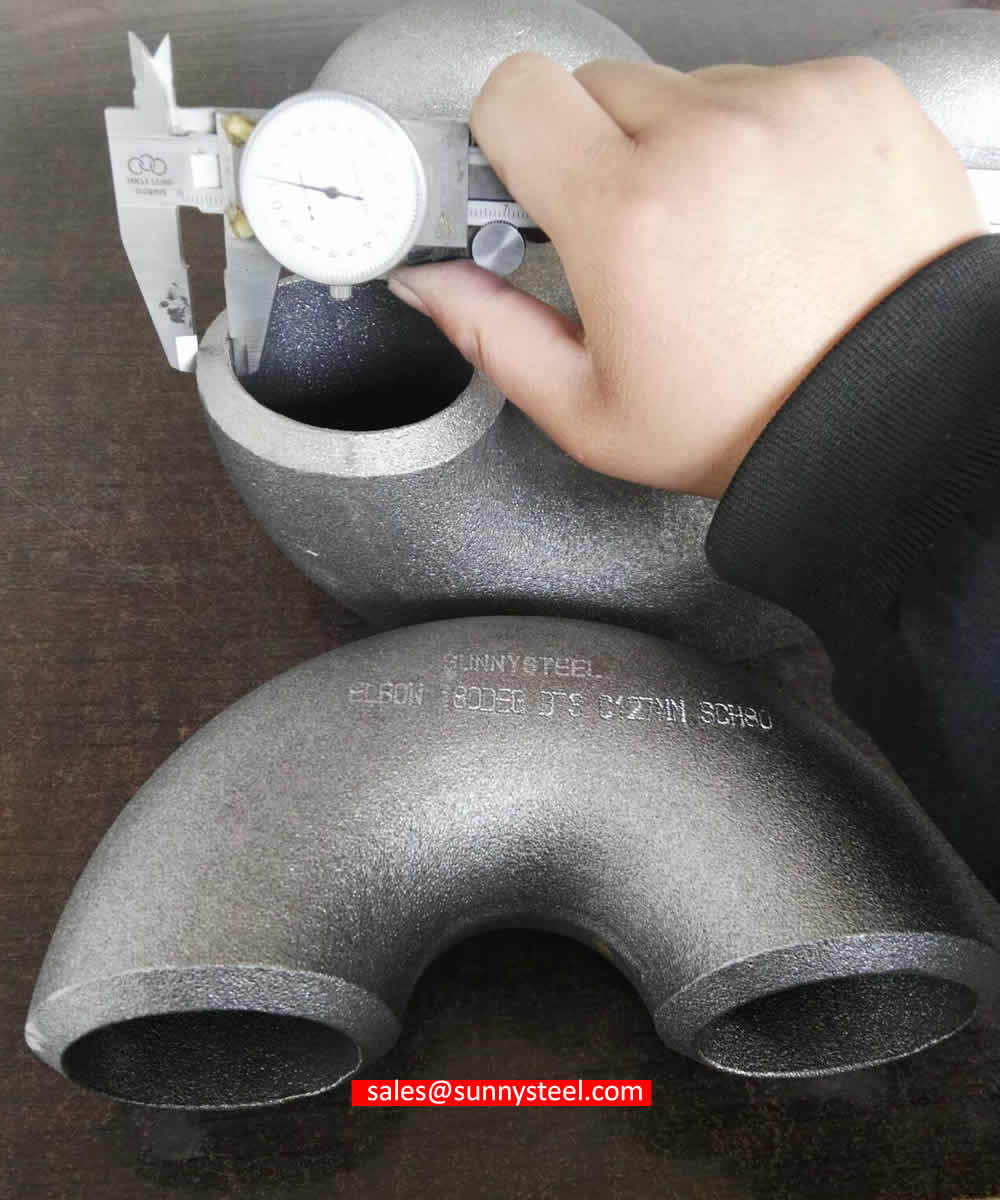

弯头180度D73出口越南

弯头180度D73 SCH80中心距离为127MM

弯头180度D73 SCH80中心距90MM

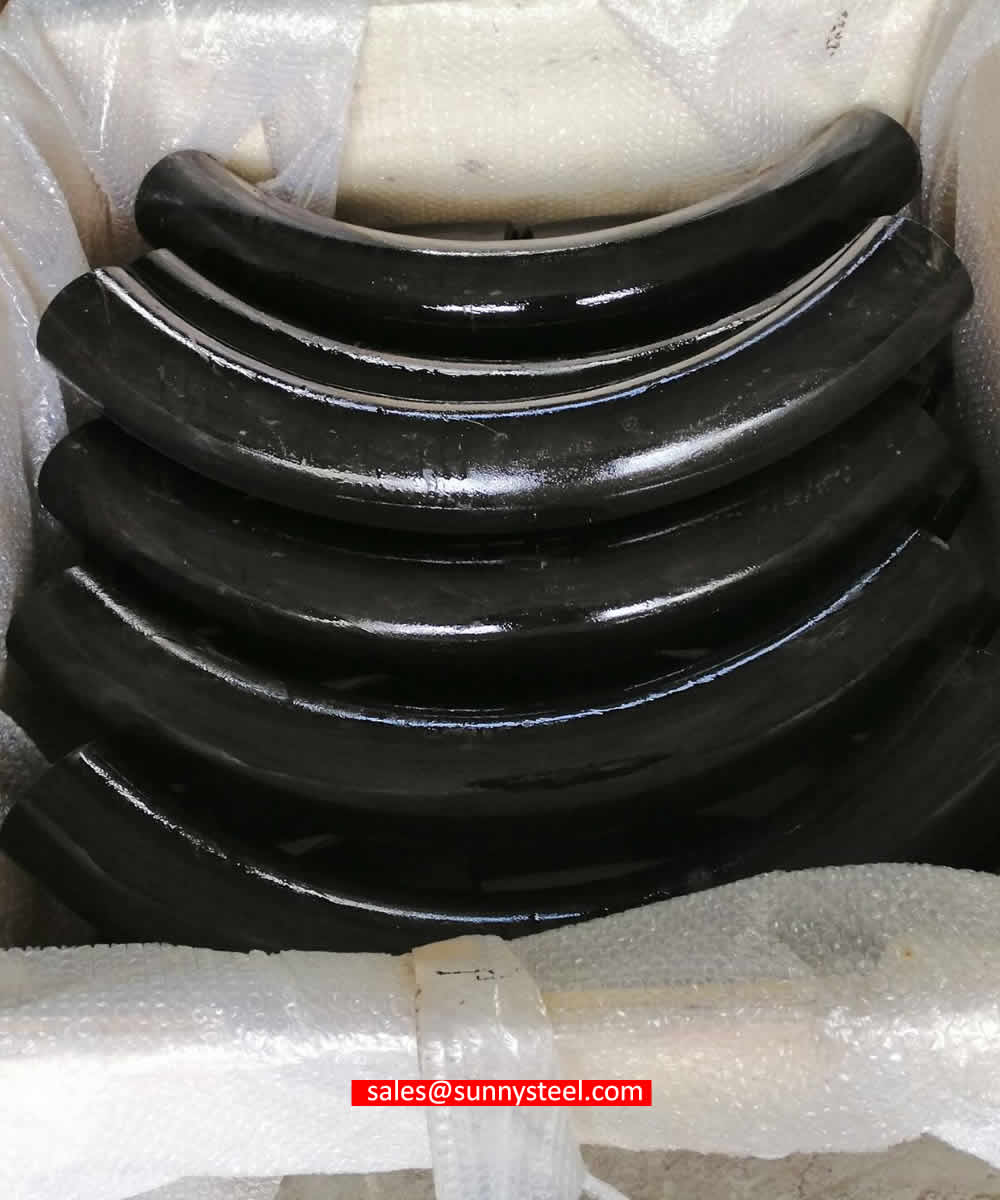

碳钢DN100 90度弯头出口新加坡

碳钢DN100 90度弯头R520 (DN100(4)x90度R520 x sch 80)

碳钢DN100 x45度弯头R520 (DN100(4)x45度R520 x sch 80 (R216))

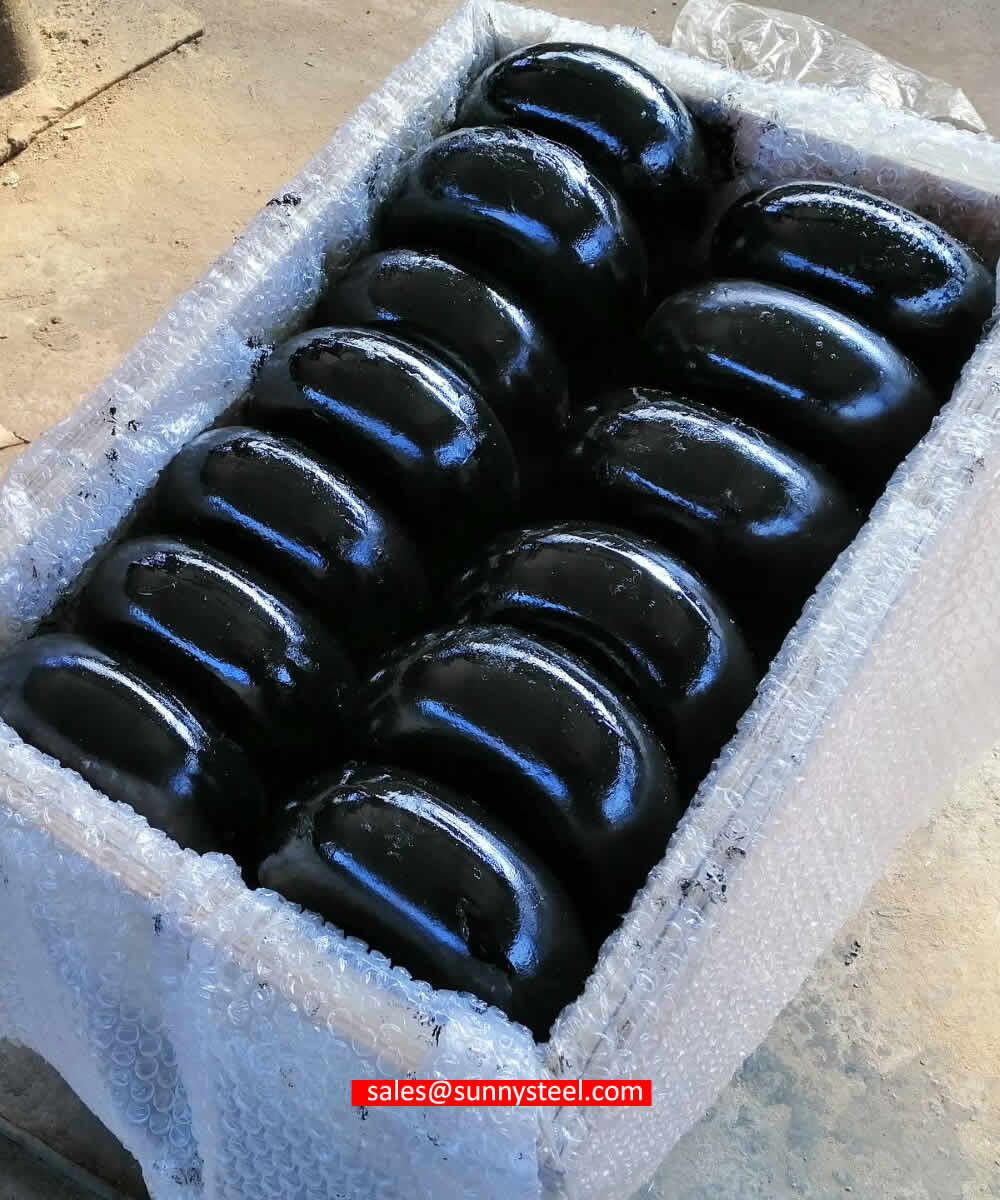

弯头180度D73出口越南

弯头180度D73 SCH80中心距90MM

弯头180度D73出口越南

弯头180度D73 SCH80中心距离为127MM

弯头180度D73 SCH80中心距90MM

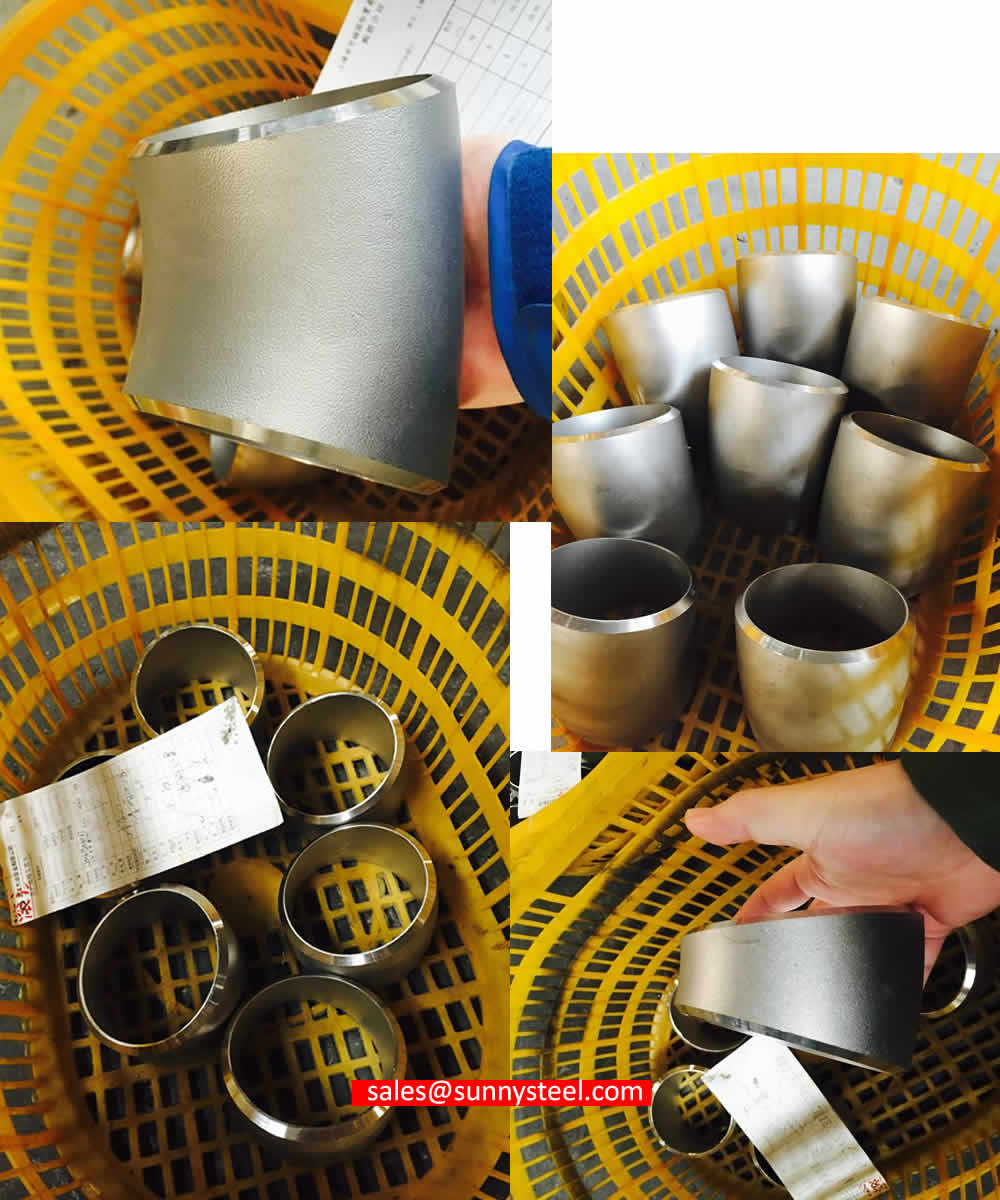

向菲律宾出口304不锈钢弯头

法兰,管道,sw, 4”,SCH 150, 150磅,304 ss, 8孔

弯管,4”直径,对接焊,22.5度,sch40,304 ss

弯头,管,4",bw, 45度,sch40, 304 ss

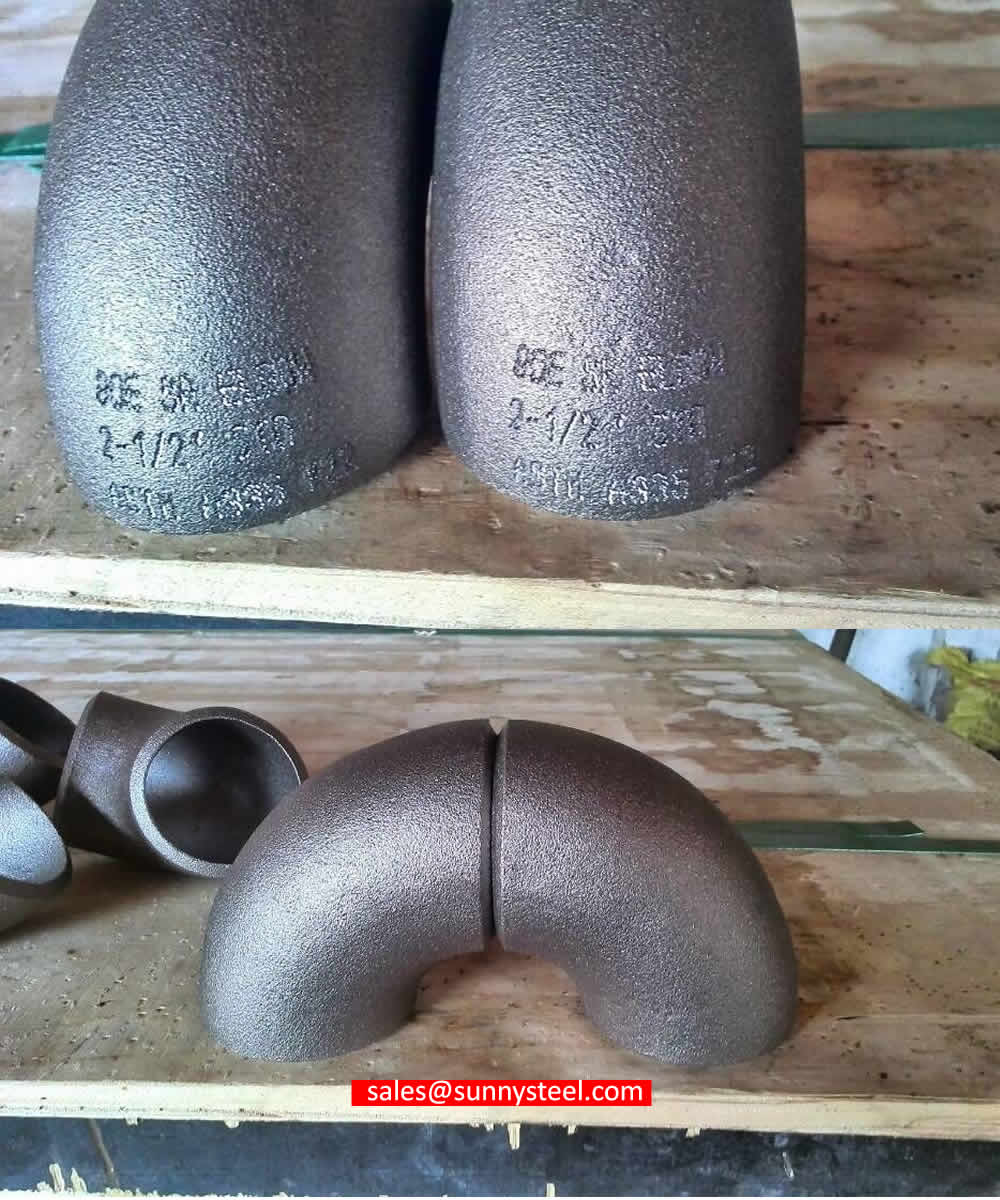

出口到韩国的ASTM A335 P22弯头

2.5”标准ASTM A335 P22 90度。

短半径弯头

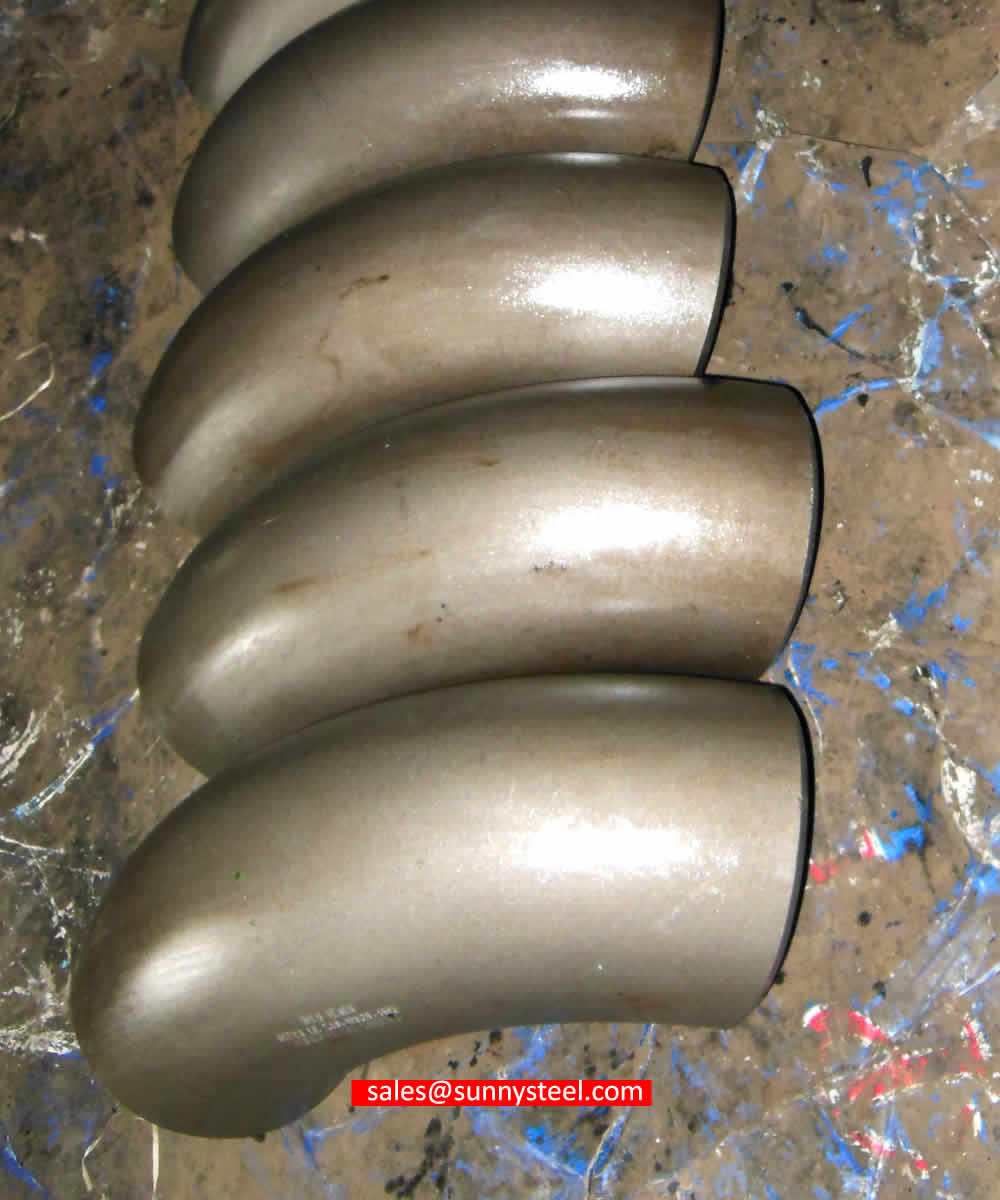

出口新加坡的A234 WP11弯头

无缝的手肘LR90

A234 WP11

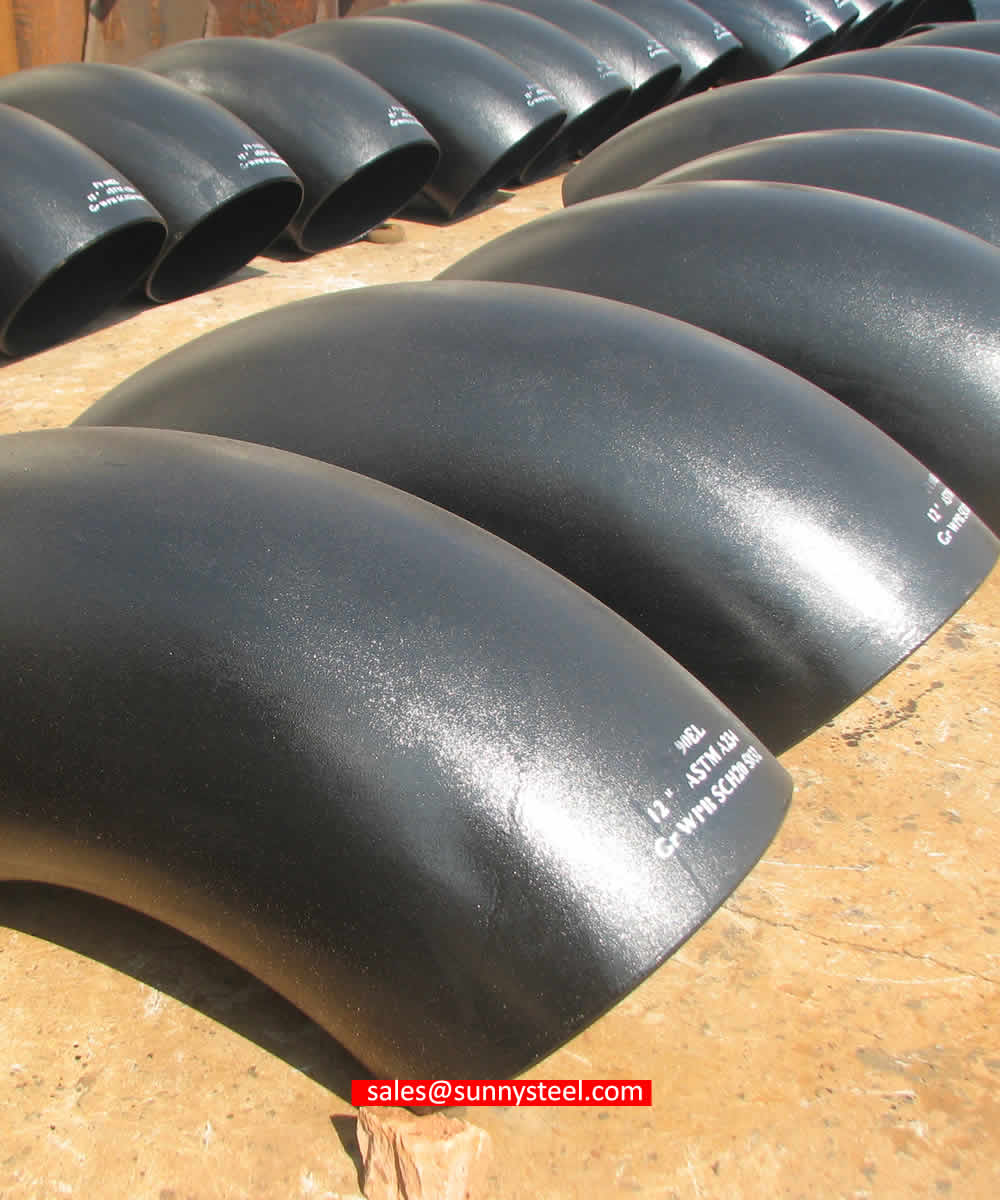

无缝钢弯头出口克罗地亚

无缝钢弯头,R=10D,采用API 5L prema /制,符合6002 000 JSS-1330-001 i 6002 000 MR-1330-002

  • 406,4 x 9,5 90°API 5L x 60
  • 406,4 x 9,5 45°API 5L x 60
  • 406,4 x 9,5 30°API 5L x 60
  • 219,1 x 6,4 90°API 5L x 52
  • 219,1 x 6,4 45°API 5L x 52

90e d dn250 sch30 gb12459

90e 1.5d dn60 sus304

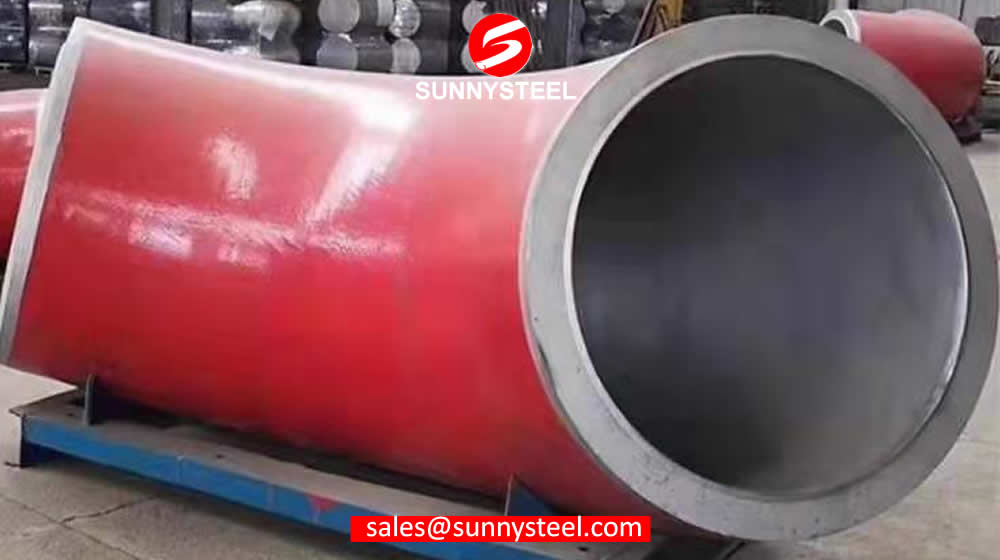

高压弯头

标准和减压型高压弯头可提供任何尺寸和程度,半径可选


各种各样的应用领域

喧嚣
  • 圣35.8我
  • 圣35.8三世
  • 15莫3
  • 13 CrMo 4 4
  • 10 CrMo 9 10
  • 圣35 N
  • 圣52.0
  • 圣52.4
  • P235GH-TC1
  • P235GH-TC2
  • 16 mo3
  • 13 crmo4-5
  • 10 crmo9-10
  • X10CrMoVNb9-1
  • P215NL
  • P265NL
  • L360NB
  • L360NE
  • P355N
  • P355NL1
  • P355NH
ASME
  • WPL6
  • WPL3
  • WPHY 52
  • WP11
  • WP22
  • WP5
  • WP9
  • WP91
  • WP92

如何购买管弯头?

弯头后弧检测:无缝弯头后弧厚度检测是一项重要任务。许多大型管道弯头生产厂家或严格的工程检验对背弧是必须的。它关系到管道运行的安全和稳定。

A324 WP22肘

端壁厚度检查

A324 WP22肘

马克

包装

包装

弯曲

曲线壁厚检验

测量壁厚

测量壁厚

保护弯曲的末端

保护弯曲的末端

大家都知道管道和无缝弯头都是有压力的,即运行时压力很大。一般情况下,设计安装的无缝弯头厚度的安全系数约为6倍。比如219*8的无缝弯头,管道介质为普通水,温度通常不高于100摄氏度,而爆破这样的无缝弯头所需的压力在300公斤左右,即管道内部的压力需要达到PN30,才会爆破无缝弯头,这种弯头的操作压力大概就是这样。据估计,最大强度不会超过PN6.4,当然,一般在PN4.0左右。随着管道的腐蚀,无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行,检修的必要性很大。

目前制作无缝弯头的工艺会导致后弧变薄的现象。一般情况下,口壁厚度会比背弧薄两毫米左右。即使后弧变薄,普通厚度和压力也不会变薄。安全隐患太多,因为肘部一直没有更换,直到肘部发生危险事故。但作为一个严谨的工程,什么都不一样,而管道内部的介质也要负责,不仅仅是水。可能有油或其他杂质,温度高压力高,作为弱项的后弧厚度决定了无缝弯头的寿命。因此,检测回弧的重要性自然是很大的。用测厚仪直接读出肘部某一点的厚度。

检测弯头内外径:如检测弯头外径尺寸D:参考上下限数据,实际测量的产品外径在上下限之间合格,不合格产品在上下限范围之外。

检测弯头壁厚:用测厚仪直接读出弯头最薄部位的厚度。

检测肘部中心高度:首先测量肘部外圆的长度。用这个长度值/1.57,减去肘关节直径的一半得到的值就是肘关节的中心高度。

检测弯头重量:弯头为钢管材质。我们只知道肘部被切时的重量,以及肘部的大小和肘部的后弧度。尺寸基本相同。我们来计算一下肘关节后弧长:肘关节直径为D,曲率半径为1.5D,肘关节后弧长为(1.5+0.5)*D*2*3.14/4化简我们可以得到,1.5乘以肘关节后弧长L = D* 3.14。这只是一个估计。中国标准的值略小于此值。后弧长度为L后,根据钢管的计算公式计算出钢管的重量:(Da)*a*0.02466*L/1000, (a为弯头壁厚),此重量单位为KG,就可以得到碳钢弯头的重量。如果是不锈钢弯头,只需将0.02466替换为0.02491即可。然后将计算出的理论权重与实际权重进行比较。

弯头的射线检查:射线检查检测弯头的体积缺陷,如气孔、夹渣、缩孔和疏松。

弯头壁厚

肘部最弱的地方是内侧半径。ASME B16.9只对中心面尺寸和一些“方形”尺寸公差进行了标准化。焊缝位置的壁厚甚至是标准化的,但弯管的其余部分却没有。该标准规定,最小公差应在管道最小订购壁厚的12.5%以内。最大公差只在连接件的末端指定。

许多对接弯头(和三通)的供应商提供一个更大的厚度表,以便在成型后保留足够的壁厚。

钢管弯头涂层

除了建造质量外,钢管弯头的寿命和可靠性在很大程度上取决于所使用的涂层的类型和质量。然而,在管道弯头上涂涂层不仅是为了防止腐蚀,还会影响管道流动的均匀性,并需要防止管道内容物(如食品或饮用水)的污染。我们为钢管弯头提供耐腐蚀涂层服务,我们的涂层服务包括轻涂油,黑漆,FBE涂层,2层或3层PE涂层,热镀锌。

狗万登录注册耐磨弯头和弯头

狗万登录注册耐磨管道系统广泛用于燃煤发电厂的各种用途,包括将煤灰浆输送到附近的沉降池,将石灰石浆输送到吸收塔喷雾塔,以去除烟气中的二氧化硫(SO2)和氯化氢(HCl),以及输送烟气脱硫过程的副产物硫酸钙。

氧化铝陶瓷内衬弯头的特点:
氧化铝是工程陶瓷家族中一种具有成本效益和广泛应用的材料。

氧化铝陶瓷已经开发和优化了最大的耐磨性和耐腐蚀性。

下载标准

焊接均匀,焊缝光滑,可代替拉丝和冷轧后的无缝管。

ASME B16.9

本标准涵盖NPS 1 / 2到48 (dn15到1200)尺寸的锻制工厂制对接焊接配件的总体尺寸、公差、额定、测试和标记。

通过制造商和购买者之间的协议,配件可以按特殊尺寸、尺寸、形状和公差制造。

ASTM A234 / SA234M

ASTM A234/ SA234M中高温用锻碳钢和合金钢管件标准规范。

这些配件适用于压力管道和压力容器制造,适用于中等和高温环境。

管肘部常见问题

弯头是安装在两段管道或油管之间的管件,以允许方向的改变,通常是90°或45°的角度,但也有22.5°的弯头。

弯头端部可加工对接焊、螺纹或套接,因此弯头有对接焊、螺纹弯头、套接弯头等系列。

用左肘还是左肘?

L/R -长半径,S/R -短半径

肘的设计特点如下

魔法和咒语

典型的有肘角的肘部
典型的有肘角的肘部

“所有的弯道都是弯道,但所有的弯道都不是弯道。”

事实上,管子是弯成弯的。

弯头是预制的,设计牢固。

弯管有问题,因为当我们弯管时,弯管半径处的挠性减小了。

弯管的最小弯曲半径是管径R的1.5倍,小于1.5R的称为弯管。需要追溯任何国际/行业标准。1.5, 3和4.5 R是工业上最常见的弯曲半径。
肘部也通常是尖锐的90度,通常是一个单独的部分。

急转弯通常称为弯头。

肘部也通常是尖锐的90度,通常是一个单独的部分。

弯曲通常是相同的材料,通常是更温和的弯曲,以防止扭结。

由于管道内部没有不规则的表面,流体也不必突然改变方向,弯管通常流动得更顺畅。

它们最基本的区别是肘关节相对短于弯曲,R = 1D到2D是肘关节比2D多是弯曲。在生产过程中,冷弯可以用折弯机对现成的直弯进行折弯。一次性完成也不需要二次腐蚀。但是弯头需要厂家定做,要做防腐,定做周期长。弯头价格比弯头高。但性价比远高于弯管。众所周知,弯管没有防腐处理容易损坏,但价格便宜,所以在一些要求不很高的工程中被大量使用。

当然,在西气东输中,冷弯成本较低。弯头需要厂家定做,需要防腐,订货周期长,但冷弯可以用现成的直弯经折弯机折弯。一次性完成也不需要二次腐蚀。冷弯施工技术需遵循石油标准,西气东输有企业标准,但在开阔区域可采用弯管或弯管。阳光钢铁企业提醒广大客户,中间弯头与弯头性能价格不同,请慎重选择后考虑。

用简单的数学几何方法可以很容易地计算出弯头角。

弯半径:

弯头或弯头可在不同的半径内平滑地改变方向,这些方向以英寸表示的管道公称尺寸表示。弯头或弯头可在三个半径,

a.长半径弯头(半径为1.5D):最常用于需要将摩擦流体压力损失降至最低,有足够的空间和体积,以允许更大的转弯和产生更小的压降。

b.长半径弯头(半径> 1.5D):有时用于输送高粘性流体,如泥浆、低聚合物等。对于半径大于1.5D的弯管,通常采用弯管,弯管可以弯成任何半径。然而,3D和5D弯管是最常用的

b.短半径弯头(半径= 1.0D):仅在空间不允许使用长半径弯头且需要降低弯头成本的地方使用。在夹套管道中,短半径弯头用于核心管。

这里D是公称管道尺寸,单位为英寸。

有三个主要参数决定了弯头的半径选择。空间可用性,成本和压降。

当压降是主要考虑因素时,管道弯曲是首选。

应尽量避免使用短半径弯头,因为方向突变会引起高压降。

最小厚度要求:

最小厚度要求计算的编码方程
最小厚度编码方程
要求计算

无论使用弯管还是弯管,都必须满足规范的最小厚度要求。ASME B 31.3提供了计算给定内部设计压力(P)下成品形式所需最小厚度(t)的公式,如下图所示:

在这里,
R1 =焊接弯头或管弯头的弯曲半径
D =管外径
W =焊缝强度折减系数
Y =系数来自规范表304.1.1
S =表A-1中材料在最高温度下的应力值
E =表A-1A或A-1B中的质量因子

将任何腐蚀、侵蚀、机械余量与此计算值相加,得到所需的厚度。

典型的对接焊接肘
典型的对接焊接肘

连接端口:

对于管道弯头/弯头的连接,可采用以下类型的端连接

  • 对接焊接:与大口径(>=2英寸)管道一起使用
  • 套筒焊接:与管道尺寸一起使用
  • 完蛋了
  • 凸缘

对接焊接的手肘:

  • 管道通过对焊接头与图4所示的对接焊弯头连接。
  • 对接焊配件提供适合焊接到管道的斜角端。在订购时标明连接的管道厚度/时间表是很重要的。对接焊的所有边缘准备工作应符合ASME B16.25的要求。
  • 对接焊接弯头的尺寸符合ASME B16.9的要求。本标准适用于nps1 /2 "到48 "的碳钢和合金钢对焊接头。
  • 不锈钢对接焊配件尺寸按MSS-SP-43要求。配件的物理尺寸符合ASME B16.9和MSS-SP-43的要求。这意味着ASME B16.9的范围主要涉及碳和低合金钢管道的共同壁厚,而MSS-SP-43具体涉及不锈钢管道的5S和10S表。
  • 对于碳钢和低合金钢,短半径弯头的尺寸按照ASME B16.28,对于不锈钢,按照MSS-SP-59。
  • 对接焊接配件通常用于尺寸2”及以上。然而,对于小于1-1/2英寸的关键管线,在禁止使用承插焊接接头的情况下,通常使用弯管。这些弯曲通常半径为5D,由管道冷弯在现场完成。或者,对接焊接弯头可以用来代替弯管,但通常较小的直径线是现场布线的,不可能在项目的初始阶段就知道采购的需求。所以最好采用弯管。然而,管弯确实占用更多的空间,特别是在制药厂,管道的主要部分是小直径。且布局拥挤,首选对接焊接弯头。
  • 对接焊接接头可以进行x射线照相,因此优先用于所有关键服务。

以三维弯头为例,计算公式为:
3(D) x 2(NPS) x 25.4

肘部分为两组,这两组决定了肘部改变方向的距离;端面:一端到对面的中心线

这被称为“中心到面”的距离,相当于肘关节弯曲的半径。

例如,在下面这里,你会发现NPS 2肘的中心到面距离(图像上的A距离)

  • 90°-LR: = 1½x 2(NPS) x 25.4一个= 76.2毫米
  • 180°-LR: = 2乘以90°LR弯头一个= 152.4毫米
  • 90°-SR: = 2(NPS) x 25.4一个= 50.8毫米
  • 180°-SR: = 2乘以90°SR弯头一个= 101.6毫米

“长”半径弯头的中心到表面的距离,缩写LR总是“1½x公称管径(NPS)(1½D)”,而“短”半径弯头的中心到表面的距离,缩写SR甚至是公称管径。

材料的选择符合应用用途,如高温使用,卫生配件,常规工业使用等。

  • 碳钢:ASTM A234由wpc, astm a420 wpl1, wpl3, wpl6, wphy-42/46/52/56/60/65/70
  • 不锈钢ASTM A403 WP304/304L, WP316/316/L, WP321, WP347和WPS31254
  • 合金钢:ASTM A234 WP1 / WP12 / WP11 / WP22 / WP5 WP7 / WP9 / WP91
  • 狗万登录注册耐磨的材料:陶瓷内衬,瓷砖内衬,双金属管,
  • 制造标准:ANSI, ISO, JIS和DIN。
