对接焊管件

对接焊管件允许改变流动方向,减少管道尺寸和附加辅助设备。

使用焊接管件的一个常见的例子是用同心减速器减径的管道,焊接到焊接颈法兰上并连接到设备上。下图是对接焊管件的完整集合

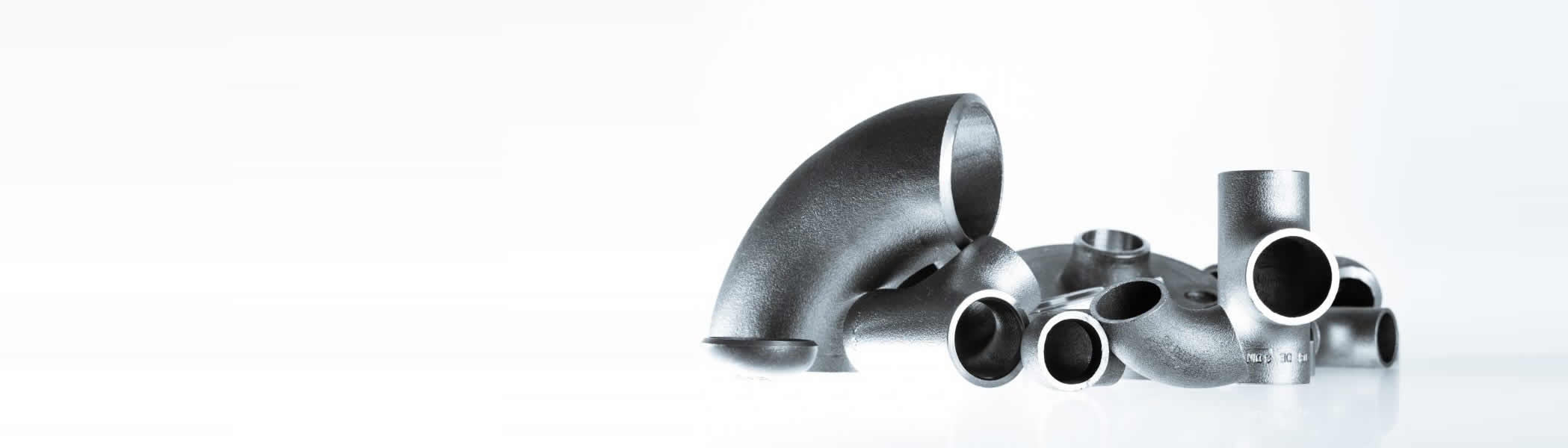

对焊管件的好处

使用对接焊配件的好处是它不会泄漏。因为对接焊缝是直接焊接到管道上,而不是简单地用螺栓连接在一起,所以它不仅比典型的管件结实得多,而且可以更好地通过系统,减少摩擦阻力。焊接配件还允许更好的布局设计通过关键功能,如更紧凑和更大的强度。

所有对接焊配件均符合ASME B16.25标准的斜角端部。这有助于创造全熔透焊缝,无需任何额外的准备,需要对接焊接头。

对接焊管件最常用的是碳钢、不锈钢、镍合金、铝和高屈服率材料。高当量对焊碳钢管件有A234-WPB、A234-WPC、A420-WPL6、Y-52、Y-60、Y-65、Y-70。所有WPL6管件都经过退火处理,符合NACE MR0157和NACE MR0103的要求。

材料与规格
材料 年级
碳钢 由,WPC WPL6
Chrome魔草 Wp5, wp9, wp11, wp12, wp22
不锈钢 304/304l, 316/316l, 304h, 316h, 309, 310s, 317l, 321/321h, 347/347h, 904l,双工2205 /超级双工2507
高得率碳钢 WPHY42、WPHY52 WPHY65
镍合金 合金20、200、201、400、600、625、800H/HT、825、254SMO、AL6XN、C276、C22、B3、ast - x

锻造钢对焊配件按照ANSI / ASME B16.9生产。

焊接配件制造标准
标准 年级
ASME: ANSI b16.9, ANSI b16.28, mss-sp-43

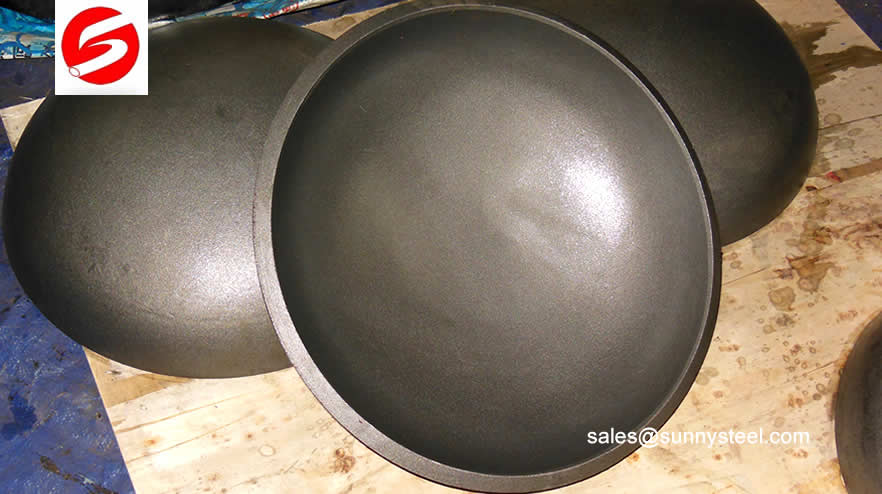

喧嚣: Din2605, din2615, din2616, din2617, din28011
EN: EN10253-1, EN10253-2
Astm a403 - asme sa403 锻奥氏体不锈钢管道配件标准规范
ASME B16.9 工厂制锻连接件焊接
ASME B16.25 对接焊的结束
ASME B16.28 锻钢短半径弯头和对焊回环
MSS SP-43 用于低压,耐腐蚀应用的锻制和装配式对接焊配件

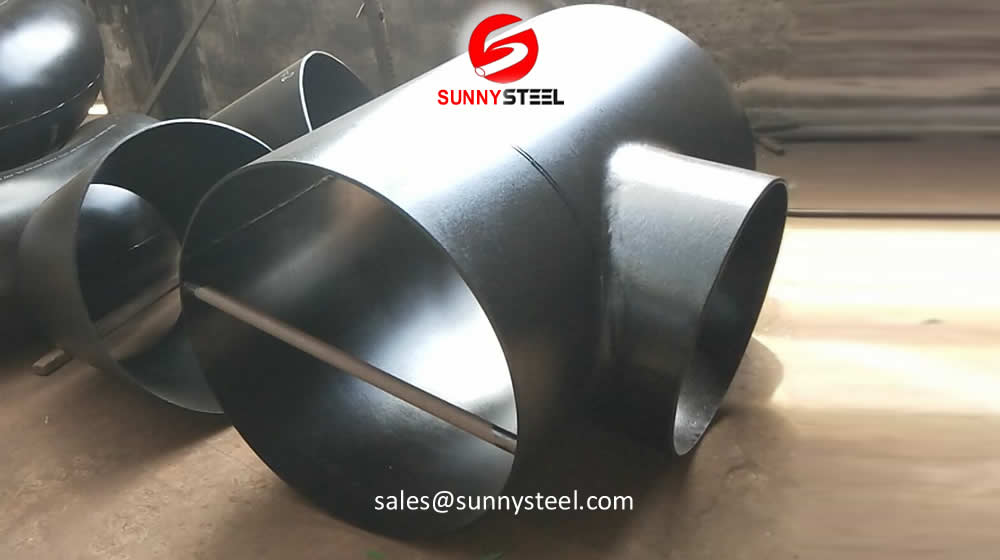

推荐的管件

我们将帮助你把你的整个项目,并把它运到你最近的港口。

常见问题

这些配件是焊接管件中最常见的一种,由公称管道尺寸和管道进度规定。对焊管件以无缝管或焊接管为起始材料,经多道工序锻造而成弯头、三通、减速器等形状。

管件端坡口
管弯头

通过制造商和购买者之间的协议,配件可以按特殊尺寸、尺寸、形状和公差制造。

焊接坡口acc。来
斜切的结束

所有对焊连接件的两端都是斜角的,奥氏体不锈钢的壁厚超过4毫米,铁素体不锈钢的壁厚超过5毫米。斜角的形状取决于实际壁厚。这种斜角端需要能够使“对接焊”。

焊接坡口acc。来一个年代ME / ANSI B16.9 and ASME / ANSI B16.28

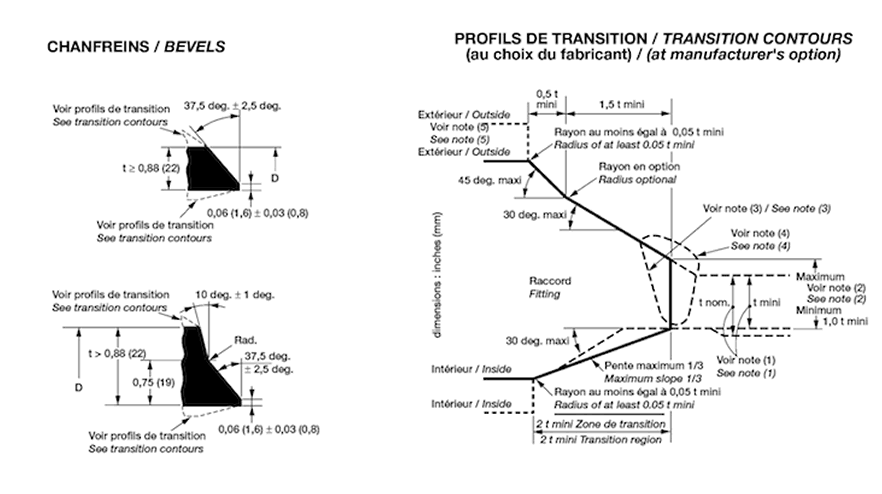

ASME B16.25规定了通过焊接连接到管道系统的管道组件的对接焊接端准备。它包括对焊接斜角的要求,对厚壁构件的外部和内部成型的要求,以及对内部端部的准备(包括尺寸和尺寸公差)的要求。

本公司研发团队开发的斜端头设备适用于2mm至20mm厚度管件,保证了高效率和高质量。

坡口

把你们的技术图纸寄给我们

这些焊缝边缘准备要求也被纳入ASME标准(如B16.9, B16.5, B16.34)。

Asme b16.25(对接焊端)

ASME B16.25为需要焊接在一起的部件的末端的制备制定了标准。

ASME B16.25

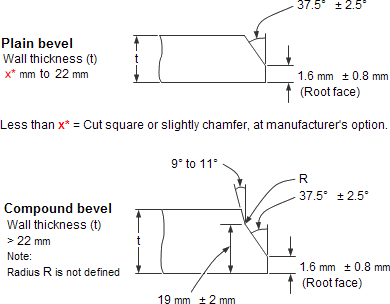

切成正方形或轻微倒角,由制造商选择:

  • T≤0.19 "碳钢或铁素体合金钢
  • T≤0.12 "奥氏体合金钢
焊接配件的好处

根据ASME B 16.9-1993标准设计的管件的许用压力额定值,可根据ASME B 31压力管道规范适用章节中建立的规则计算为直无缝管。

  • 是否坚固、防漏
  • 尽量减少沿管道的压降和湍流
  • 使用寿命长吗
对接焊缝配件一般

管件被定义为管道系统中用于改变方向、分支或改变管径的部件,并通过机械连接到系统中。

有许多不同类型的配件,它们在所有尺寸和时间表是相同的管道。

下载标准

焊接均匀,焊缝光滑,可代替拉丝和冷轧后的无缝管。

ASME B16.9

本标准涵盖NPS 1 / 2到48 (dn15到1200)尺寸的锻制工厂制对接焊接配件的总体尺寸、公差、额定、测试和标记。

通过制造商和购买者之间的协议,配件可以按特殊尺寸、尺寸、形状和公差制造。

ASTM A234 / SA234M

ASTM A234/ SA234M中高温用锻碳钢和合金钢管件标准规范。

这些配件适用于压力管道和压力容器制造,适用于中等和高温环境。

对接焊管件规范与标准

焊接管件按照ASME规范B16.9制造。ASME B16.9涵盖工厂制造的锻钢但焊接配件的尺寸1/2”到48”。然而,本标准不包括低压耐腐蚀对焊配件。参见MSS SP-43,锻不锈钢对焊配件。

A234 WPB是最常用的碳钢对焊配件材料。

ASTM A234 WPB是中高温服务用锻碳钢和合金钢管道配件的标准规范。

规范

化学成分%

年级 C P 年代 如果 Cr 其他人
- - - - - - - - - - - - - - - - - - 马克斯 马克斯 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
0.3 0.29 - -1.06 0.05 0.058 0.1 0.4 0.15 0.4 0.4 V 0.08
(1、2、3、4、5) 马克斯 - - - - - - - - - - - - - - - - - - 最小值 马克斯 马克斯 马克斯 马克斯 马克斯
  1. 用棒或板制成的配件最大碳含量可达0.35。
  2. 由锻件制成的配件可能有0.35的最大碳和0.35的最大硅,没有最小。
  3. 每低于规定的碳最大值0.01%,锰的增加量就可高于规定的最大值0.06%,最高可达1.35%。
  4. 铜、镍、铌、钼的总和不得超过1.00%。
  5. 铌、钼的含量总和不得超过0.32%。
不锈钢对接焊配件:

不锈钢对焊接头有316和304等级可供选择。

304/304L(爹妈S30400 / S30403)

化学成分%

C Cr P 年代 如果
马克斯 - - - - - - 马克斯 - - - - - - 马克斯 马克斯 马克斯
0.035 18.0 - 20.0 2.00 8.0 - -13.0 0.045 0.030 1.00

抗拉要求

抗拉强度:(KSI) = 60

屈服强度:(KSI) = 35

(KSI通过乘以6.895转换为MPA {Megapascals})

316/316L(爹妈S31600 / S31603)

化学成分%

C Cr P 年代 如果
马克斯 - - - - - - 马克斯 - - - - - - 马克斯 马克斯 马克斯
0.035 16.0 - 18.0 2.00 2.0 - -3.0 10.0 - -14.0 0.045 0.030 1.00

抗拉要求

ASTM A420 WPL6管件

ASTM A420 WPL6钢管管件是指材料为ASTM A420级WPL6的对接焊接管件。一个年代TM A420 is standard specification for piping fittings of wrought carbon steel and alloy steel for low-temperature service.So A420 WPL6 fittings are specially used in low temperature conditions.

A420 WPL6材料的化学成分:

年级 C P 年代 如果
WPL6 (1) (2) 0.3 0.60 - -1.35 0.035 0.04 0.15 - -0.30

A420 WPL6材料力学性能:

抗拉要求 WPL6
抗拉强度
分钟,ksi (MPa)
60 - 85 (415 - 585)
屈服强度
分钟,ksi (MPa)
35 [240]

ASTM A420 WPL6管件是一种对焊管件,常用ASTM A333 6级钢管生产。该材料应安排在-46℃的温度下进行夏比V冲击试验,以确保它能在较低的温度下工作,例如在寒冷的天气,冬季或深海海洋工程。

碳钢和不锈钢焊接管件是连接部件,使阀门、管道和设备能够装配到管道系统上。焊接配件补充管法兰在任何管道系统,并允许;

  1. 改变管道系统中的流动方向
  2. 连接或连接管道和设备
  3. 为辅助设备提供分支、入口和起飞

配件尺寸和尺寸

管件是根据其直径、壁厚(称为“表”)和形状或配置来测量的。

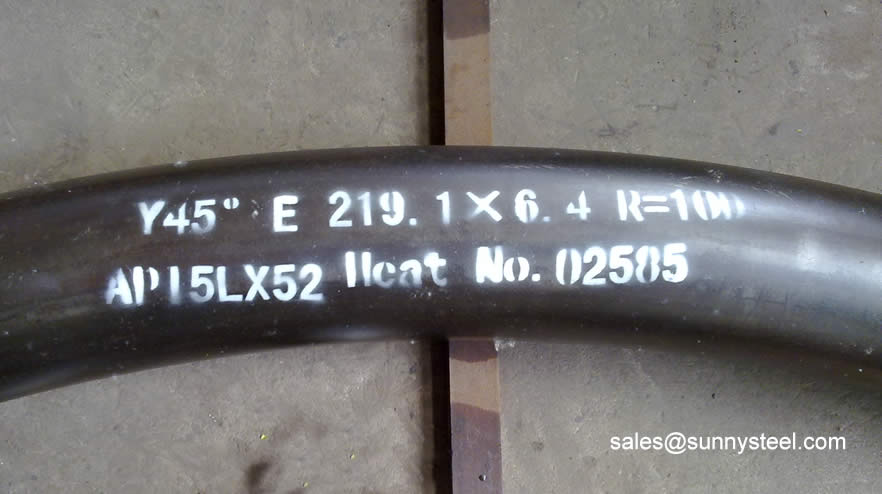

弯曲
测试

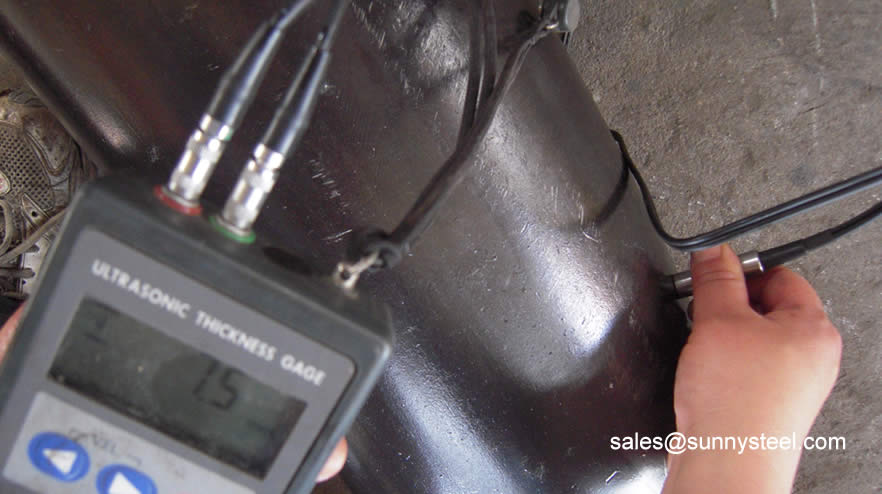

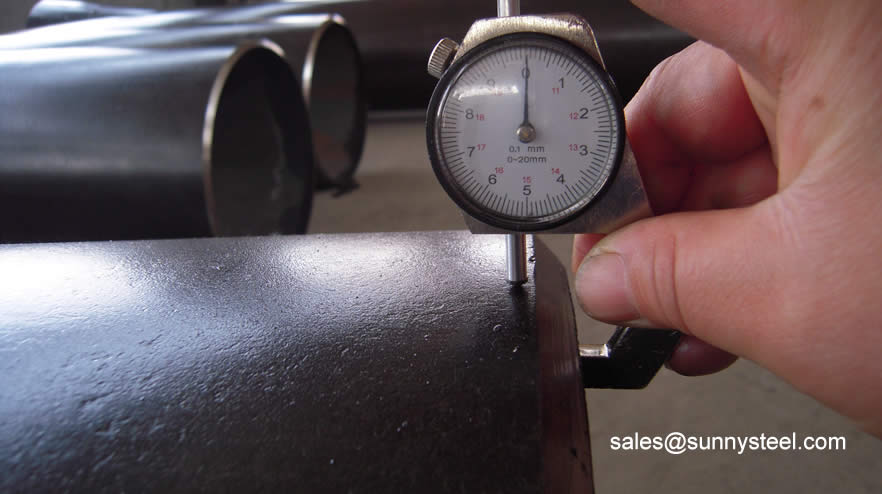

测量壁厚
测量壁厚

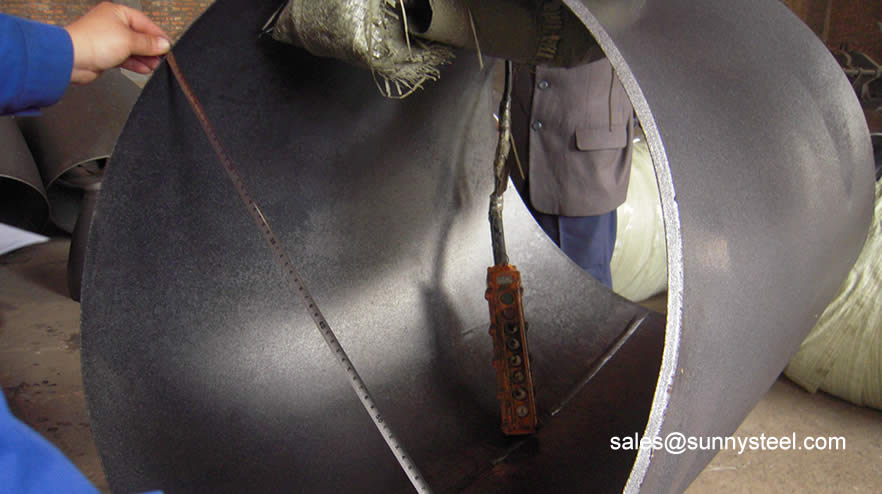

状态出直径
状态出直径

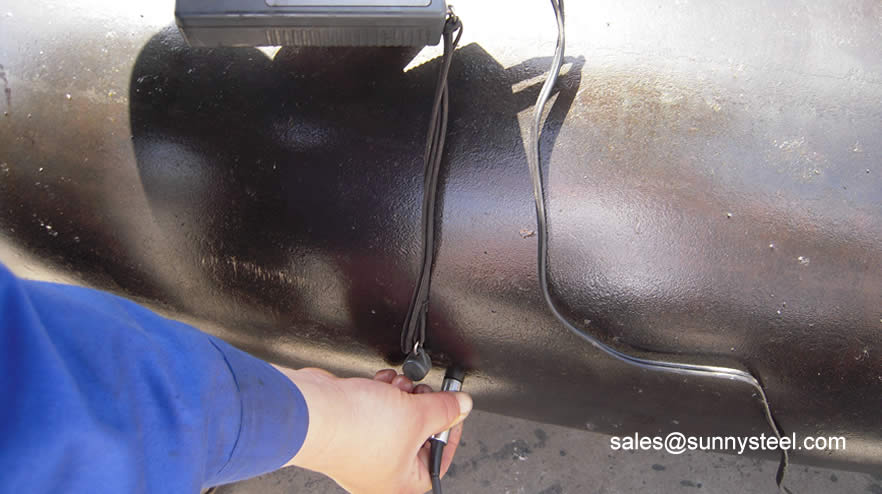

保证外墙的厚度
保证外墙的厚度

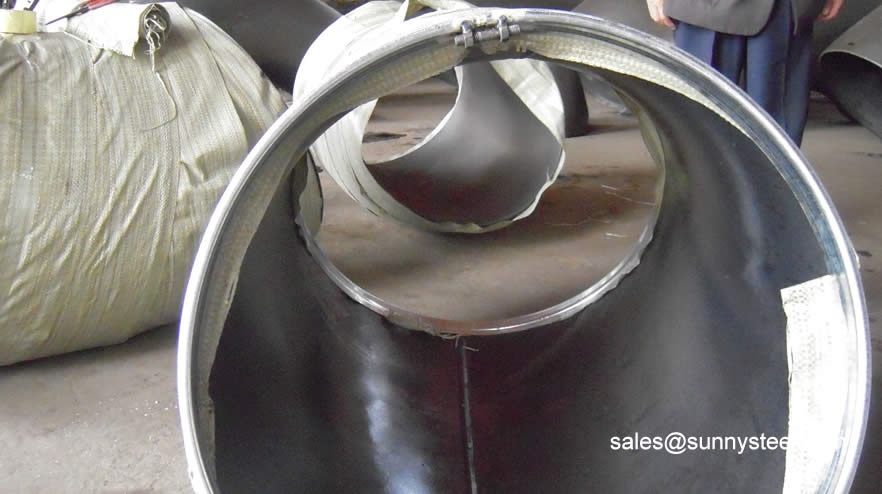

保护弯曲的末端
保护弯曲的末端

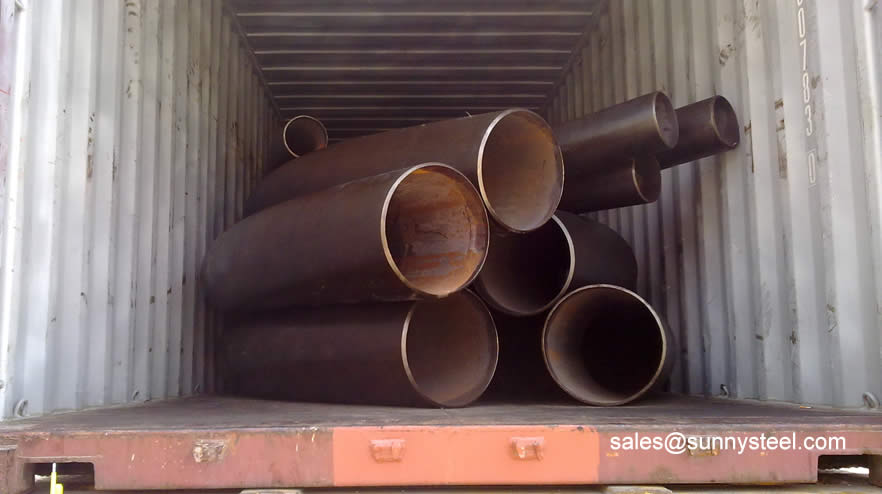

大尺寸弯曲件应装在集装箱中
大尺寸弯曲件应装在集装箱中
如何测量管件?
  • (配件也根据其材料等级以及是焊接的还是无缝的来定义。)
  • 直径是指管道或管件的外径。
  • 北美标准被称为公称管道尺寸(NPS)。国际标准被称为直径公称(DN)。实际上,世界各地的管道和配件的尺寸都差不多:只是标签不同。
  • 从½英寸到12英寸的“公称管道尺寸”,外径略大于指示尺寸;内径随着时间表的增长而变小。
  • 从14英寸及更大的“公称管径”,外径与指示尺寸完全一致;内径随着时间表的增长而变小。
  • 与其他北美标准(英寸,英尺,码,英里,…)一样,许多管道标准(直径达12英寸和壁厚)是基于历史先例(美国内战期间一个工具制造商的模具),而不是“科学”方法。

“时间表”对管件是什么意思?
什么是计划40,计划80 ?
由于管道的主要功能是在压力下输送流体,因此其内径是其关键尺寸。这个临界尺寸称为公称通径(NB)。显然,对于含有加压流体的管道,壁厚,也就是管道的强度,是很重要的。壁厚用“表”表示,称为管道表。管道进度表简称SCH。

公称管道尺寸(NPS)是北美一套用于高压或低压和低温环境的管道标准尺寸。

  • 附表,通常简称为sch,是一种北美标准,指的是管道或管件的壁厚。更高的时间表意味着更厚的墙壁可以抵抗更高的压力。
  • 管道标准定义了这些壁厚:sch5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS和XXS。(数字后面的S表示不锈钢。不带S的尺寸代表碳钢。)
  • 更高的时间表更重,需要更多的材料,因此更昂贵的制造和安装。
为什么配件有时比所连接的管道更厚更重?

为了满足性能要求或由于制造原因,配件有时比连接管更厚。

  • 由于接头的几何形状,与管道相比,应力是非常不同的。
  • 通常需要使用额外的材料来补偿这种额外的应力,特别是对于三通和紧弯弯头。
  • 配件制造商可能并不总是备有适合所有金属等级或尺寸的板材或管道。
  • 在响应订单时,制造商总是使用正确的金属或合金,但有时使用更高的可用板或管尺寸,同时仍然尊重指定的内径。
45 SR或90 LR对管件意味着什么?

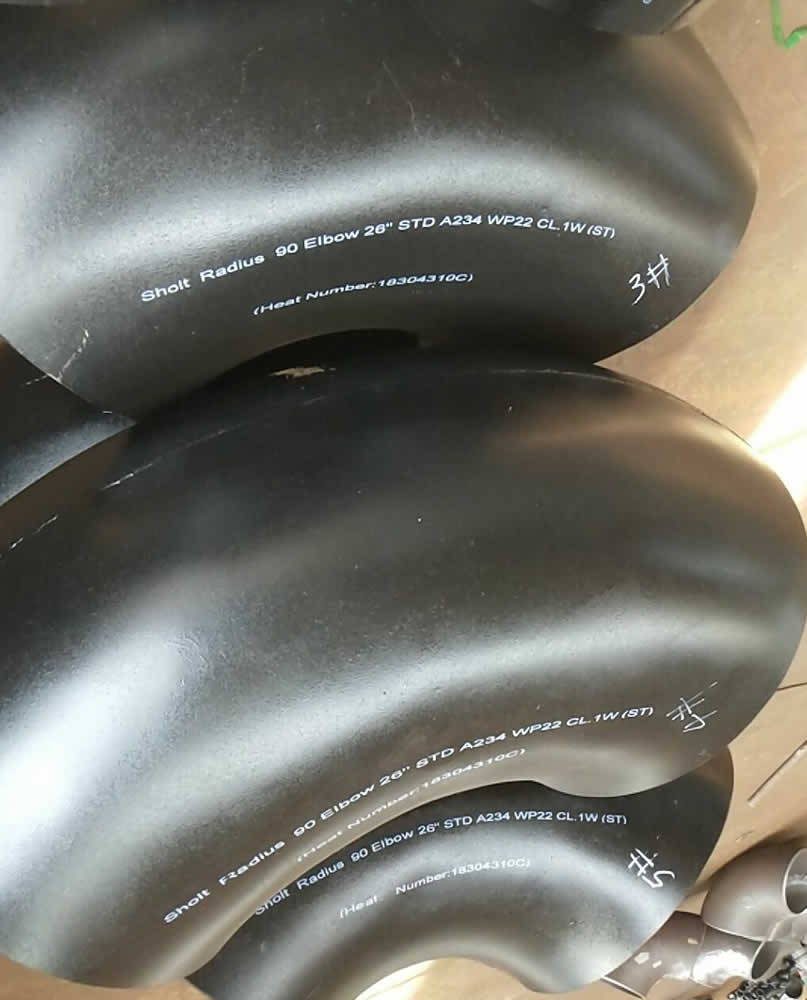

默认情况下,有5个机会,45°、90°和180°弯头,这3个都是“长半径”版本,另外90°和180°弯头都是“短半径”版本。

  • 45、90为管道流动改变方向的角度:45度或90度。大多数弯头是45°或90°。
  • SR表示短半径;LR表示长半径。长半径弯头中心线半径比短半径弯头中心线半径平滑。
  • 在SR接头中,半径等于公称直径尺寸。一根6英寸的管子从中心到末端的半径是6英寸,因此它有一个尖锐的曲线。
  • 在LR接头中,半径等于1.5倍公称直径尺寸。一个6英寸的管道将有9英寸的中心线半径,为一个光滑的曲线比SR。
3R和3D肘的区别是什么?

3R和3D之间没有区别。

  • 两者的中心线半径都是公称直径尺寸的三倍。
  • 两者都有比SR或LR更平滑的曲线。
  • (在配件中,3D指的不是建模软件或屏幕。)
3D或6D对管件意味着什么?

数字越大,曲线越平滑。

  • 中心线半径是根据直径和它前面的数字计算的。
  • 例如,10″6D的中心线半径为60″。
  • 更光滑的曲线通常用于更高压力、磨损或腐蚀的应用。
两者的区别是什么同心而且偏心异径接头

一个减速机是管道中使管道尺寸从较大的内径(内径)减小到较小的部件。

什么是侧管接头?

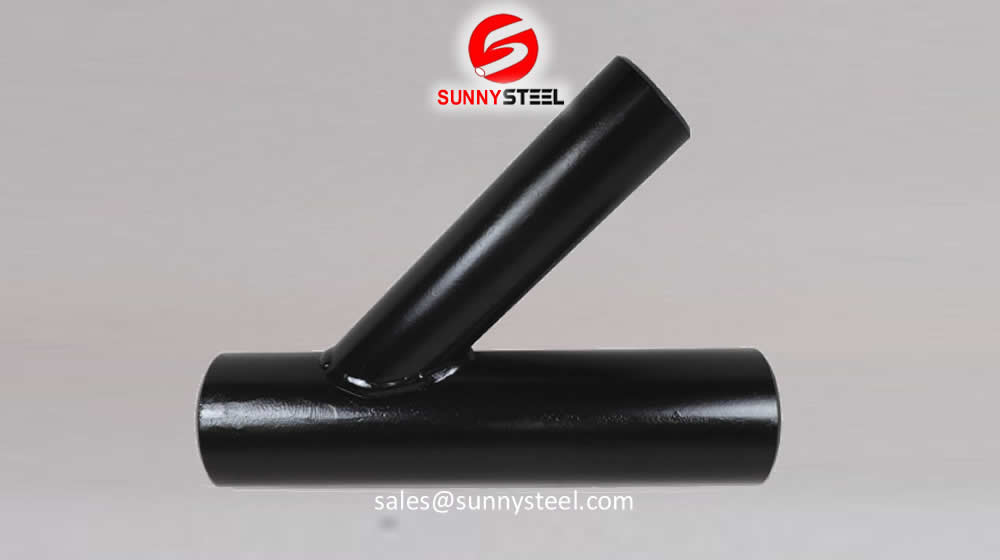

横向一个横向将一行分隔成两行;第二条线以45°角分叉。

WYE有两支支管,支管之间成45度角,两支管与进流管中心线对称,即两个出流方向与进流方向均为22.5度。

什么是无缝对接焊配件?

无缝对接焊管件直接由一段无缝管材制成,通过加热和加压使管材直接变成弯头或其他形状。

无缝连接件本身没有焊接部件,这是一些关键应用要求的特性。
相比之下,根据尺寸、形状和制造方法的不同,普通的对接焊接头有一个、两个或多个焊缝。

不焊接意味着更少的风险焊缝屈服和气孔。

聚乙烯醇缩甲醛是什么?

PVF意为管道、阀门和配件,被广泛用来描述这个行业。

pvf可以用各种金属或塑料制成。

制造商通常专门生产特殊类型的材料;分销商可以经营狭窄的或非常广泛的产品线。

区分SCH 40和真正的附表40

12英寸或更大的管件要求明确是标准管件(通常指sch 40)还是真正的附表40。

这是必要的,因为附表40不对应12”及更大尺寸管道的标准壁。真正的sch40将比标准管件壁厚12英寸或更大。

区分SCH 80和真实附表80:
对于管道尺寸10英寸及以上,sch80不对应XH。客户必须指定他们是想要sch80还是XH墙。

对焊配件及其应用

管件有多种形式,最常见的有螺纹管件、承插焊管件和对焊管件。本博客将探讨所有三种类型的优点,特别是对焊配件的优点及其应用。

  • 化工/石化
  • 市政
  • 食品,饮料和乳制品
  • 石油和天然气
  • 权力
  • 过程仪表
  • 纸浆和纸张
  • 半导体
  • 海洋&疏浚
  • 环境卫生

管件是管道的重要部件,因为它们可作以下用途:

  • 液体流经管道的方向改变
  • 管子的分支,使液体向两个不同的方向流动
  • 管径的减小
  • 辅助设备的附加
  • 管道的末端

所有由特殊管道材料提供的对接接头都是按照ASME标准设计的。

优点:

对接接头可以在非常恶劣的环境中承受压力和温度。它们通常被认为是最坚固的焊接夹具,无论什么行业都需要它。然而,它们确实需要相当长的时间来安装,并需要一个高度熟练的安装人员在现场正确焊接它们。

  • 焊接连接提供了更坚固、更牢固和更防漏的管道连接。
  • 连续金属结构的性质为整个管道系统提供了额外的强度。
  • 光滑的内表面和渐进的方向变化提供了无缝流动,从而将管道内的压降和湍流降至最低。
  • 由于制造短半径配件,长半径配件和3R弯头,提供各种不同的转弯半径的选择。
  • 与螺纹或承插焊接的同类配件相比,它们具有成本效益。
  • 它们使用寿命长,购买和部署都具有成本效益。
  • 对接焊接接头比套筒焊和螺纹接头更能有效地抵御腐蚀和侵蚀。
  • 焊接系统使用的空间相对较少,其他替代方案。
