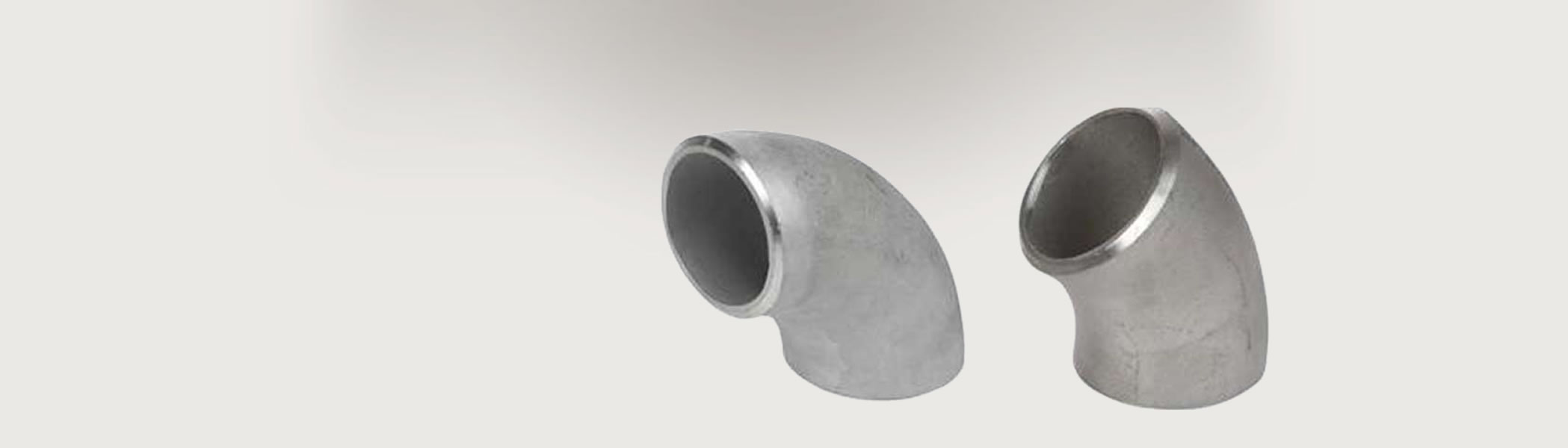

管弯头

管道弯头用于安装在允许改变方向的两段管道或管道之间,通常这些弯头由连接端区分。

默认情况下,有5个机会,45°,90°和180°弯头,这三个弯头都在“长半径”版本中,此外,90°和180°弯头都在“短半径”版本中。

如何购买管弯?

如何区分管弯头和管弯?

弯头后弧的检测:无缝弯头后弧厚度的检测是一项重要的任务。许多大型管弯管厂家或严格的工程检验后弧是必须的。它关系到管道运行的安全稳定。

大家都知道无论是管道还是无缝弯管都是承受压力的,即运行时压力非常大。一般情况下,设计安装的无缝弯头厚度的安全系数约为6倍。例如219*8无缝弯头,管道介质为普通水,温度通常不高于百摄氏度,而爆破这样的无缝弯头所需的压力在300公斤左右,即管道内部的压力需要达到PN30,才会进行无缝弯头的爆破,这种弯头的操作压力大概就在这个左右。据估计,最高气温不会超过PN6.4,当然,一般都在PN4.0左右。随着管道的腐蚀,无缝弯头也会受到不同程度的腐蚀。为了保证其安全运行,大修的必要性很大。

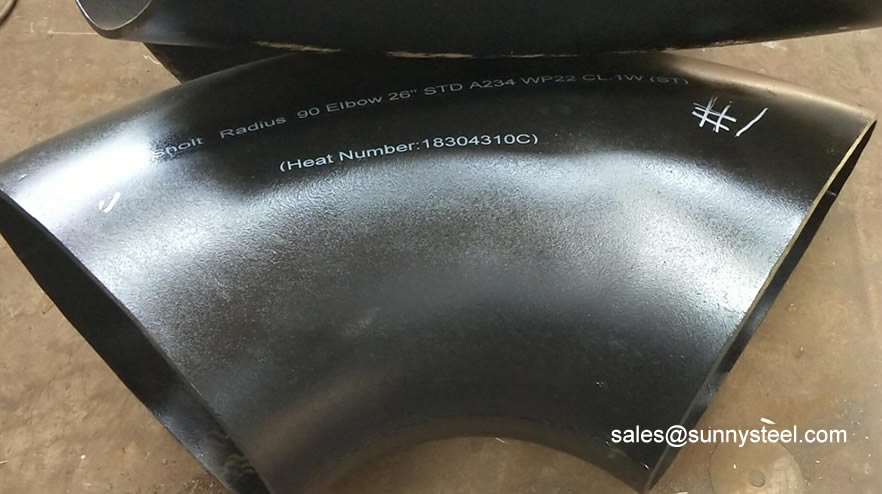

A324 WP22弯头
检查
A324 WP22弯头
马克
包装
包装
弯曲
检查
测量壁厚
测量壁厚
保护弯曲的末端
保护弯曲的末端

目前制作无缝弯头的工艺会导致弧后变薄的现象。一般情况下,口部壁厚会比背弧薄两毫米左右。普通的厚度和压力即使背弧变薄也不会变薄。安全隐患太多,因为直到肘部发生危险事故才更换肘部。但作为一个严谨的工程,什么都不一样,而且管道里面的介质也有责任,不仅仅是水。可能有油或其他杂质,温度高压力大,弧背厚度作为薄弱之处,决定了无缝弯头的寿命。因此,检测背弧的重要性自然是很大的。用测厚仪直接读取弯头处某一点的厚度。

检测弯头内径和外径:例如检测弯头外径尺寸D:参照上下限的数据,实际测量的产品外径在上下限之间是合格的,不合格产品在上下限范围之外。

检测弯头壁厚:用测厚仪直接读出弯头最薄部分的厚度。

检测肘部中心高度:首先测量肘部外圆的长度。用这个长度值/1.57,减去弯头直径的一半得到的值就是弯头的中心高度。

检测弯头重量:弯头为钢管材质。我们只知道切手肘时手肘的重量,手肘的大小和手肘的后弧度。尺寸基本相同。我们来计算一下肘关节的后弧长度:肘关节的直径为D,曲率半径为1.5D,肘关节的后弧长度为(1.5+0.5)*D*2*3.14/4化简我们可以得到,1.5倍肘关节后弧长度L = D* 3.14。这只是一个估计。国标值略小于此值。后弧长度为L后,按钢管的计算公式计算钢管的重量:(Da)*a*0.02466*L/1000, (a为弯头的壁厚),这个重量的单位为KG,这样我们就可以得到碳钢弯头的重量。如果是不锈钢弯头,只需将0.02466替换为0.02491即可。然后将计算出的理论重量与实际重量进行比较。

弯头的射线检查:射线检查可以检测弯头的体积缺陷,如气孔、夹杂渣、缩孔和松动。

狗万登录注册耐磨弯头和弯头

狗万登录注册耐磨管道系统广泛用于燃煤发电厂的各种用途,包括将煤灰泥浆输送到附近的沉淀池,将石灰石泥浆输送到吸收塔喷雾塔,以去除烟气中的二氧化硫(SO2)和氯化氢(HCl),并运输烟气脱硫过程中的硫酸钙副产物。

氧化铝陶瓷衬里弯头特点:
氧化铝是工程陶瓷家族中具有成本效益和广泛应用的材料。

开发和优化了氧化铝陶瓷的最大耐磨性和耐腐蚀性。

ASTM A234

本规范涵盖无缝和焊接结构的锻碳钢和合金钢配件。除非订单中明确规定了无缝或焊接结构,供应商可以选择提供这两种结构。根据本标准提供的所有焊接建筑配件均采用100%射线照相。根据ASTM A234,根据化学成分,有几个等级可供选择。选择将取决于连接到这些配件的管道材料。

抗拉要求 女警官,WP11CL2 WP11CL1  WP11CL3
抗拉强度,min, ksi[MPa] 60 - 85 70 - 95 60 - 85  75-100
(0.2%偏移或0.5%扩展-负载不足) (415 - 585) (485 - 655) (415 - 585)  [520-690]
屈服强度,min, ksi[MPa] 32 40 30. 45
[240] [275] [205] [310]

以下列出了本规范下可用的一些等级和相应的连接管道材料规范:

ASTM A403

本规范涵盖两大类,WP和CR,无缝和焊接结构的锻奥氏体不锈钢配件。
WP类配件按ASME B16.9和ASME B16.28的要求制造,并细分为以下三个子类:

  • WP - s由无缝产品通过无缝制造方法制造而成。
  • WP - W这些管件包含焊缝,所有由管件制造商焊接的焊缝,包括启动管焊缝(如果管道焊接时添加了填充材料),都进行了射线照相。然而,如果管道是在没有添加填充材料的情况下焊接的,则没有对开始管道焊缝进行x射线照相。
  • 这些接头包含焊缝,所有焊缝无论是由接头制造商制造的还是由起始材料制造商制造的都进行了x光照相。

CR级配件是按照MSS-SP-43的要求制造的,不需要进行无损检测。

根据ASTM A403的规定,根据化学成分的不同,有几个等级可供选择。选择将取决于连接到这些配件的管道材料。以下列出了本规范下可用的一些等级和相应的连接管道材料规范:

ASTM A420

本规范涵盖用于低温下的无缝和焊接结构的锻碳钢和合金钢配件。它根据化学成分分为WPL6, WPL9, WPL3和WPL8四个等级。配件WPL6在温度- 50°C下进行冲击测试,WPL9在-75°C下进行冲击测试,WPL3在-100°C下进行冲击测试,WPL8在-195°C温度下进行冲击测试。

管件的许用压力额定值可以按照ASME B31.3适用章节中规定的规则计算。

管壁厚度和材料类型应与管件订购使用时相同,管件上的标识应代替压力等级标记。

钢。 类型 化学成分
C 如果 年代 P Cr 其他 ob 操作系统 δ5 乙肝
WPL6 0.3 0.15 - -0.3 0.04 0.035 0.6 - -1.35 0.3 0.4 0.12 答:0.02;V: 0.08 415 - 585 240 22
WPL9 0.2 0.03 0.03 0.4 - -1.06 1.6 - -2.24 435 - 610 315 20.
WPL3 0.2 0.13 - -0.37 0.05 0.05 0.31 - -0.64 3.2 - -3.8 450 - 620 240 22
WPL8 0.13 0.13 - -0.37 0.03 0.03 0.9 8.4 - -9.6 690 - 865 515 16

下载标准

焊接均匀,焊缝光滑,可替代无缝管后拉拔和冷轧。

ASME B16.9

本标准涵盖了NPS 1 / 2至48 (dn15至1200)尺寸的工厂制造的焊接接头的总体尺寸、公差、额定值、测试和标记。

通过制造商和买方之间的协议,配件可以制造特殊尺寸、尺寸、形状和公差。

Astm a234 / sa234m

ASTM A234/ SA234M中高温用锻碳钢和合金钢管件的标准规范。

这些配件用于压力管道和在中等和高温下使用的压力容器制造。

管弯faq

弯头是安装在两段管道或油管之间的管件,可以改变方向,通常是90°或45°角,但也有22.5°弯头。

管道弯头末端可加工对接焊、螺纹或套接,因此弯头由对接焊、螺纹弯头、套接弯头等系列组成。

用左肘还是右肘?

L/R -长半径,S/R -短半径

弯头的设计特点如下

Ell & ells

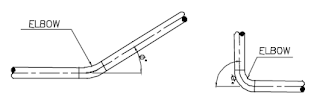

典型的有肘角的肘部
典型的有肘角的肘部

“所有的弯路都是弯路,但并非所有的弯路都是弯路。”

事实上,管子是弯成弯头的。

弯头是预制的,设计牢固。

有问题与弯曲,因为在弯曲半径的tick减少,因为我们弯曲管道。

弯头的最小弯曲半径通常为1.5倍管径(R),如果该弯曲半径小于1.5R,则称为弯头。参考任何国际/行业标准需要追踪。1.5、3和4.5 R是工业上最常见的弯曲半径。
肘部也通常呈90度角,通常是一个单独的部件。

急转弯通常被称为弯头。

肘部也通常呈90度角,通常是一个单独的部件。

弯曲通常是相同的材料,通常是更温和的弯曲,以防止扭结。

弯道通常流动得更顺畅,因为管道内部没有不规则的表面,流体也不必突然改变方向。

它们最基本的区别是弯头相对较短,R = 1D到2D是弯头,2D比2D是弯头。在生产过程中,冷弯可以使用折弯机通过现成的直弯进行折弯。一次性完成也不需要第二次腐蚀。但弯头需要厂家定做,要做防腐,订货周期长。弯头价格比弯头高。但性价比远高于弯曲。众所周知,弯管不进行防腐处理容易损坏,但价格便宜,因此在一些要求不高的工程中被大量使用。

当然,在西气东输中,冷弯管道的成本较低。弯头需要厂家定做,需要防腐,订货周期长,但冷弯弯头可以用现成的直弯弯头由折弯机来折弯。一次性完成也不需要第二次腐蚀。冷弯施工工艺按石油标准施工,西气东输按企业标准施工,但在露天区域可采用弯管施工,也可采用弯管施工。桑尼钢铁企业提醒广大客户,中间弯头和弯头性能价格不同,请慎重选择后考虑。

利用简单的数学几何技术可以很容易地计算出弯头角。

弯半径:

弯头或弯头可在各种半径的方向平滑变化,这是在管道的公称尺寸表示英寸。弯头或弯头可在三个半径,

a.长半径弯头(半径= 1.5D):最常用于需要将摩擦流体压力损失降至最低的地方,有足够的空间和体积来允许更大的转弯和产生更小的压降。

b.长半径弯头(半径> 1.5D):有时用于输送浆液、低聚合物等高粘性流体的特定应用。对于大于1.5D的半径,通常使用弯管,这些可以做成任何半径。然而,3D和5D管弯是最常用的

b.短半径弯头(半径= 1.0D):仅用于空间不允许使用长半径弯头且需要降低弯头成本的场所。在夹套管道中,短半径弯头用于核心管。

这里D是标称管道尺寸,单位为英寸。

有三个主要参数决定了弯头半径的选择。空间可用性,成本和压降。

在主要考虑压降的情况下,管道弯曲是首选。

应尽量避免使用短半径弯头,因为方向突变会引起高压降。

最小厚度要求:

最小厚度要求计算的代码方程
最小厚度的代码方程
要求计算

无论使用弯管还是弯头,都必须满足规范中的最小厚度要求。代码ASME b31.3提供了计算给定内部设计压力(P)的成品形式的最小厚度(t)的公式,如下所示:

在这里,
R1 =焊接弯头或管弯头弯曲半径
D =管道外径
W =焊接接头强度折减因子
Y =表304.1.1中的系数
S =表A-1中材料在最高温度下的应力值
E =质量因子,参见表A-1A或A-1B

将任何腐蚀、侵蚀、机械余量与此计算值相加,得到所需厚度。

典型的对接焊接肘
典型的对接焊接肘

连接端口:

对于弯头/弯管与管道的连接,可采用以下类型的末端连接

  • 对接焊接:用于大口径(>=2英寸)管道
  • 承插焊接:与管道尺寸一起使用
  • 完蛋了
  • 凸缘

对接焊接弯头:

  • 管道与对焊弯头通过对焊接头连接,如图4所示。
  • 对焊接头提供适合焊接到管道的斜角端。在订购时注明连接管道的厚度/进度是很重要的。所有对接焊边缘准备工作应符合ASME B16.25的要求。
  • 对接焊弯头尺寸按ASME B16.9要求。本标准适用于NPS 1/2 "至48 "的碳钢和合金钢对接焊接头。
  • 不锈钢对焊接头尺寸按MSS-SP-43标准。配件的物理尺寸符合ASME B16.9和MSS-SP-43的要求。这意味着ASME B16.9的范围主要涉及碳和低合金钢管的共同壁厚,而MSS-SP-43具体涉及不锈钢管道的附表5S和10S。
  • 对于碳钢和低合金钢,短半径弯头的尺寸符合ASME B16.28,对于不锈钢,尺寸符合MSS-SP-59。
  • 对接焊接接头通常用于尺寸2”及以上。然而,对于1-1/2英寸以下的关键管线,禁止使用承插焊接接头,通常使用弯管。这些弯头通常为5D半径,由管道现场冷弯而成。另外,可以使用对接焊接弯头来代替管道弯头,但通常较小直径的管线是在现场布线的,因此不可能在项目的初始阶段就知道该要求以供采购。所以管道弯曲是首选。然而,管道弯曲确实占用更多的空间,特别是在制药厂,管道的主要部分是小直径的。且布局拥挤,宜采用对接焊弯头。
  • 对接焊接接头可以照相,因此是所有关键服务的首选。

以三维弯头为例,计算公式为:
3(D) x 2(NPS) x 25.4

肘部分为两组,这两组定义了它们改变方向的距离;一端到另一端的中心线。

这就是所谓的“中心到面”距离,相当于肘关节弯曲的半径。

例如,在下面这里,你会发现NPS 2肘部的中心到正面的距离(图像上的A距离)

  • 90°-LR: = 1½x 2(NPS) x 25.4一个= 76.2毫米
  • 180°-LR: = 2倍90°LR弯头一个= 152.4毫米
  • 90°-SR: = 2(NPS) x 25.4一个= 50.8毫米
  • 180°-SR: = 2倍90°SR弯头一个= 101.6毫米

“长”半径弯头的中心到表面的距离,缩写LR总是“1½x公称管道尺寸(NPS)(1½D)”,而“短”半径弯头的中心到表面的距离,缩写SR甚至是公称管道尺寸。

根据高温使用、卫生洁具、常规工业使用等应用用途选用材料。

  • 碳钢:Astm a234 WPB, wpc, astm a420 wpl1, wpl3, wpl6, wphy-42/46/52/56/60/65/70
  • 不锈钢ASTM A403 WP304/304L, WP316/316/L, WP321, WP347和WPS31254
  • 合金钢:Astm a234 wp1 / wp12 / wp11 / wp22 / wp5 / wp7 / wp9 / wp91
  • 狗万登录注册耐磨材料:陶瓷内衬,瓷砖内衬,双金属包覆管,
  • 制造标准:ANSI, ISO, JIS和DIN。

配件规格、标准及标识

管件有各种不同的品种,由各种材料制成,有各种形状和尺寸。
